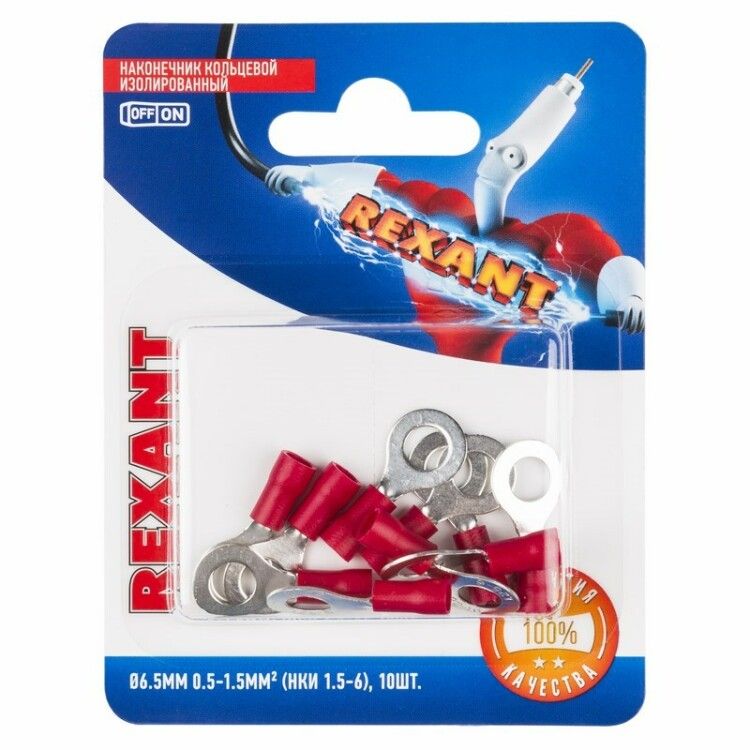

Наконечник кольцевой изолированный ø6.5мм 0.5-1.5мм2 (НКи 1.5-6 / НКи 1.25-6 / RV1.25-6) красный, 10 шт от Rexant - это готовый обжимной соединитель для медных проводов, обеспечивающий надёжное и многократно используемое подключение к винтовым зажимам. Применяется в силовой и управляемой электронике там, где требуется частая перестановка или обслуживание проводов.

Назначение и область применения

Наконечник кольцевой изолированный ø6.5мм 0.5-1.5мм2 (НКи 1.5-6 / НКи 1.25-6 / RV1.25-6) красный, 10 шт предназначен для оконцевания многожильных медных проводов сечением 0,5–1,5 мм2 перед подключением к винтовым клеммам. Удобен там, где нужна быстрая сборка, демонтаж или частая замена оборудования - например, на пультах управления, распределительных щитах, станках, конвейерах, транспорте и в мобильных системах.

Технические характеристики

• Материал контакта: медь с лужёным покрытием - повышает долговечность и снижает окисление;
• Диаметр отверстия: 6,5 мм - совместим с винтами M3–M4;
• Сечение провода: 0,5–1,5 мм2 - оптимизировано для гибких многожильных проводов;
• Изоляция: ПВХ, красная - защищает от случайного касания и короткого замыкания;
• Максимальный ток: 19 А - рассчитан на нагрузки до этого значения при нормальных условиях;
• Конструкция втулки: короткая - экономит место в плотных клеммных колодках;
• Способ монтажа: обжим - требует специальные клещи, не допускает пайки.

Совместимость и монтаж

Наконечник кольцевой изолированный ø6.5мм 0.5-1.5мм2 (НКи 1.5-6 / НКи 1.25-6 / RV1.25-6) красный, 10 шт совместим с любыми винтовыми клеммами с диаметром отверстия 6,5 мм. Для монтажа необходимы обжимные клещи, подходящие под тип изолированных наконечников:

• HT-301 H (арт. 12-3014, 12-3014-4);
• HT-301 N (арт. 12-3116);
• HT-301 W (арт. 12-3021, 12-3021-4).

Не применяйте обычные плоскогубцы - они не обеспечат герметичного обжима и рискуют повредить изоляцию. Обжим выполняется **по изоляции**, а не по металлу - так сохраняется защита и прочность соединения.

Безопасность и стандарты

Изолирующая оболочка из ПВХ соответствует требованиям к электробезопасности при работе с напряжением до 1000 В переменного тока. Лужёная медь предотвращает коррозию, что важно в условиях повышенной влажности. Соответствие международному обозначению RV1.25-6 указывает на соответствие европейским стандартам для изолированных наконечников.

Преимущества

• Ускоряет монтаж - не нужно зачищать и формировать провод вручную;
• Позволяет многократно отключать/подключать провод без потери качества контакта;
• Красная изоляция легко отличается от других цветов - упрощает маркировку цепей;
• Лужёный контакт устойчив к влаге и окислению - подходит для промышленных условий;
• Короткая втулка занимает мало места - удобен для плотных клеммных блоков.

Ограничения применения

• Не предназначены для одножильных жёстких проводов - возможен обрыв внутри наконечника;
• Максимальный ток 19 А - не использовать в цепях выше этой мощности;
• Работают только при правильном обжиме - некачественный обжим вызывает нагрев и выход из строя;
• Не рекомендованы для постоянного погружения в воду - IP-класс не указан, ПВХ не является герметичной средой;
• Запрещено применять с винтами больше М4 - диаметр отверстия 6,5 мм не позволяет затянуть крупнее.

Примеры использования

• Подключение кнопок и индикаторов на пультах управления станков;
• Соединение датчиков и исполнительных механизмов в автоматических линиях;
• Монтаж освещения и вентиляции в щитовых помещениях с частым техобслуживанием;
• Электрооборудование железнодорожного подвижного состава - благодаря устойчивости к вибрации и влаге.

Практические советы

• Перед обжимом проверьте, чтобы провод полностью вошёл в трубку - не должно быть выступающих жил;
• Выбирайте клещи, которые точно соответствуют типу наконечника - не все модели работают с короткими втулками;
• После обжима слегка потяните провод - если он выскальзывает, замените наконечник или попробуйте другой набор клещей;
• Храните в сухом месте - хотя есть лужение, длительная влага всё равно снижает срок службы;
• Каждый наконечник можно использовать один раз - после нескольких разборок контакт теряет давление и надёжность.
