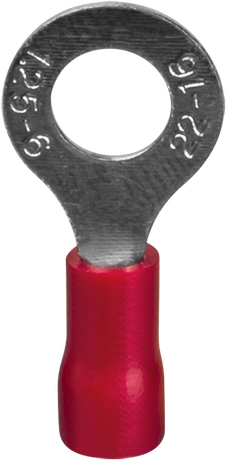

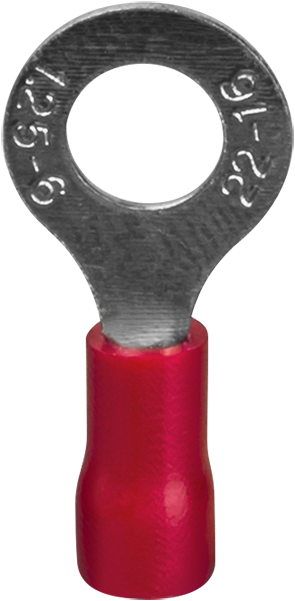

Наконечник кабельный кольцевой изолированный (НКИ) 61 047 NET-RTI-1.5-6-B50 (уп.50шт) Navigator 61047 20250

Наконечник кабельный кольцевой изолированный НКИ 1.5-6, красный (50 шт/упак) от бренда Navigator предназначен для надёжного соединения многожильных медных проводов сечением 0,5–1,5 мм2 через опрессовку. Артикулы 61047 и 20250 относятся к серии NET-RTI и подходят для работы в распределительных щитах, пультах управления и других устройствах с напряжением до 380 В.

Назначение и область применения

Этот наконечник используется для оконцевания медных многожильных проводов перед подключением к болтовым зажимам, клеммным колодкам и другим контактным элементам. Применяется в электромонтаже оборудования: автоматических выключателях, контакторах, частотных преобразователях, панелях управления, бытовых и промышленных щитах. Подходит для условий с постоянными нагрузками до 19 А и напряжением до 380 В.

Технические характеристики

• Номинальное сечение кабеля: 0,5 – 1,5 кв.мм
• Диаметр отверстия: 6,5 мм - соответствует болтам M6
• Наружный диаметр: 4,3 мм
• Материал контакта: медь никелированная - улучшает проводимость и снижает окисление
• Изоляция: да, из ПВХ-пластиката самозатухающего
• Цвет изоляции: красный - стандартизирован для фазного провода
• Рабочая температура: от -55C до +105C
• Степень защиты IP20 - противостояние пальцам и крупным предметам, но не защищён от воды и пыли
• Номинальный ток: 19 А
• Гарантия: 3 года

Совместимость и монтаж

Устанавливается исключительно методом опрессовки специальным инструментом - клещами с матрицей под сечение 0,5–1,5 мм2. Не допускается использование паяльника или механического закручивания. Кабель предварительно зачищают на длину, равную глубине гильзы наконечника. После опрессовки изоляция должна плотно прилегать к жиле, не оставляя зазора. Диаметр отверстия 6,5 мм совместим с болтами M6, что делает его универсальным для большинства стандартных клемм.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, что снижает риск распространения пламени при перегреве. Соответствует требованиям безопасности для электрооборудования до 1000 В переменного тока. Сертифицирована серия NET-RTI в соответствии с ГОСТ Р 50030.5.5 и IEC 60947-7-1. Условия эксплуатации учитывают класс защиты IP20 - применение возможно только внутри закрытых корпусов, где нет доступа влаги и пыли.

Преимущества

• Никелирование поверхности меди повышает антикоррозийную стойкость и долговечность контакта
• ПВХ-изоляция предотвращает случайные замыкания между соседними выводами
• Ярко-красный цвет позволяет легко идентифицировать фазный провод в схеме
• Высокая термостойкость (-55…+105 C) обеспечивает работу в суровых условиях
• Упаковка по 50 штук удобна для массового монтажа и хранения

Ограничения применения

• Не применяется для одножильных проводов - рассчитан только на многожильные
• Запрещено использовать вне закрытых корпусов - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для циклических вибраций и ударных нагрузок - возможен выход из строя изоляции
• Подходит только для медных проводов; несовместим с алюминием
• Максимальное сечение - 1,5 мм2; для больших сечений требуется другой тип наконечника

Примеры использования

• Подключение входных фазных проводов к автоматическим выключателям в щите освещения
• Присоединение проводов к клеммам частотного преобразователя
• Обжим проводов в пульте управления станком с ЧПУ
• Сборка силовой части панели управления лифтом
• Монтаж в распределительных ящиках промышленных холодильных установок

Практические советы

• Выбирайте инструмент для опрессовки с точной матрицей под 0,5–1,5 мм2 - некорректное давление вызывает плохой контакт или разрыв изоляции
• Перед монтажом проверьте соответствие диаметра отверстия (6,5 мм) и болта - не используйте более толстый болт, чтобы не деформировать наконечник
• При работе в высокой влажности или на улице - выбирайте наконечники с повышенной защитой (например, IP67); этот модель не подходит
• Хранить в сухом месте, избегать воздействия прямого солнца - ПВХ со временем становится хрупким
• Артикулы 61047 и 20250 - один и тот же продукт, различаются лишь номерами поставщиков; заказывать можно любой
