Наконечник кольцевой изолированный 4.3мм 1.5-2.5мм (НКи 2.5-4 / НКи2-4 RVS2-4) синий (в упак. 10шт.) | 06-0418-A REXANT MEET

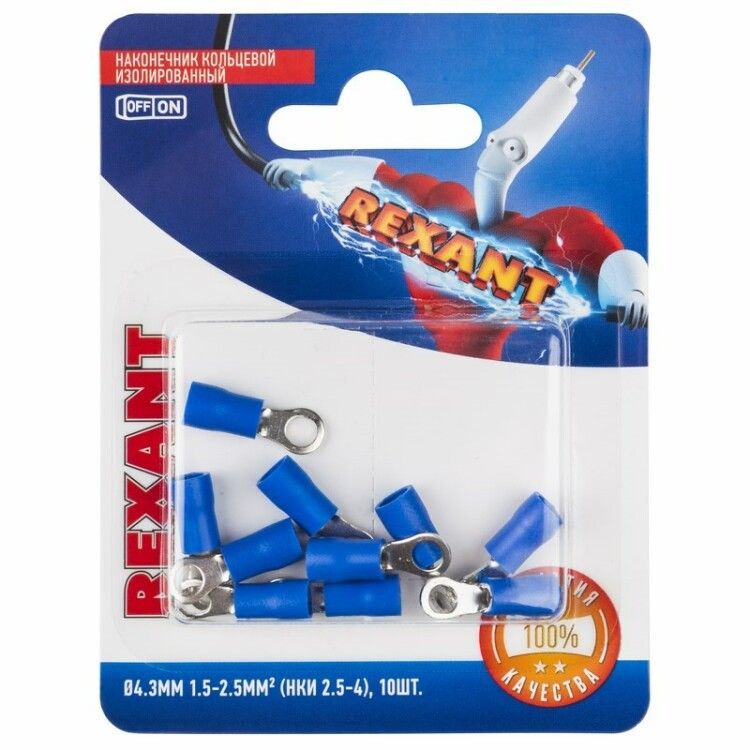

Наконечник кольцевой изолированный ø4.3мм 1.5–2.5мм2 (НКи 2.5-4 / НКи2-4 / RVS2-4) синий - это обжимной наконечник для надёжного подключения медных проводов к винтовым зажимам. Бренд Rexant предлагает этот продукт в упаковке из 10 штук (артикулы 06-0418-a и etm06-0418-a), он идеально подходит для частых переподключений и условий с высокой влажностью.

Назначение и область применения

Наконечник кольцевой изолированный применяется для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2 перед подключением к винтовым клеммам. Он обеспечивает прочное и долговечное соединение, особенно там, где требуется частое отключение - например, на подвижном составе, в распределительных щитах, на станках, конвейерах и испытательных стендах. За счёт изоляции исключается случайное замыкание между соседними клеммами.

Технические характеристики

• Материал контакта: медь с лужёным покрытием
• Диаметр отверстия: 4,3 мм - совместим с винтами M3–M4
• Сечение провода: 1,5–2,5 мм2
• Максимальный допустимый ток: 27 А
• Изоляция: поливинилхлорид (ПВХ), цвет - синий
• Конструкция втулки: короткая - снижает габариты и повышает жесткость
• Способ монтажа: обжим пресс-клещами
• Упаковка: 10 штук в блистере

Совместимость и монтаж

Наконечник кольцевой изолированный совместим с любыми проводами из мягкой меди, соответствующими указанному сечению. Обжим выполняется только после вставки провода в втулку - изоляция должна оставаться целой до самого основания контакта. Для обжима рекомендуются клещи: HT-301 H (арт. 12-3014, 12-3014-4), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021, 12-3021-4). Убедитесь, что матрица клещей рассчитана именно на диаметр 4,3 мм и сечение 1,5–2,5 мм2 - использование неверного инструмента приведёт к плохому контакту или повреждению изоляции.

Безопасность и стандарты

Лужёная поверхность защищает медь от окисления, что важно при работе во влажной среде. Изоляция из ПВХ соответствует требованиям к электробезопасности и не поддерживает горение. Продукт не имеет сертификации по ГОСТ/IEC, однако соответствует общепринятым практикам промышленного монтажа. Не используйте в цепях переменного тока выше 1000 В.

Преимущества

• Изолированная конструкция предотвращает КЗ при плотной укладке клемм
• Лужение увеличивает срок службы в агрессивной среде
• Короткая втулка даёт меньше выступающих элементов - удобно в ограниченном пространстве
• Синяя изоляция легко отличается от других цветов - упрощает идентификацию
• Подходит для многократных подключений без потери качества контакта

Ограничения применения

• Не предназначены для одножильных жёстких проводов - возможен разрыв внутри втулки
• Не подходят для токов выше 27 А - риск перегрева
• Не использовать в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Изоляция ПВХ теряет эластичность при минусовых температурах ниже –25 C - не применять в холодных открытом воздухе без защиты

Примеры использования

• Подключение двигателей и датчиков на конвейерных линиях
• Работа с клеммными колодками в щитах управления транспортом
• Электрооборудование судов, тепловозов, автобусов
• Частично демонтируемые участки в промышленных установках
• Тестовые стенды и ремонтные мастерские

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода полностью вошли в втулку - ни одна не должна торчать
• Не снимайте изоляцию с провода длиннее, чем глубина втулки - это снижает механическую прочность
• Проверяйте качество обжима: наконечник не должен болтаться на проводе, а изоляция не должна треснуть
• При замене старого наконечника - всегда выбирайте тот же тип: НКи 2.5-4, RVS2-4 или аналог с диаметром 4,3 мм
• Храните в сухом месте - даже лужёная медь может окисляться при длительном контакте с влагой
