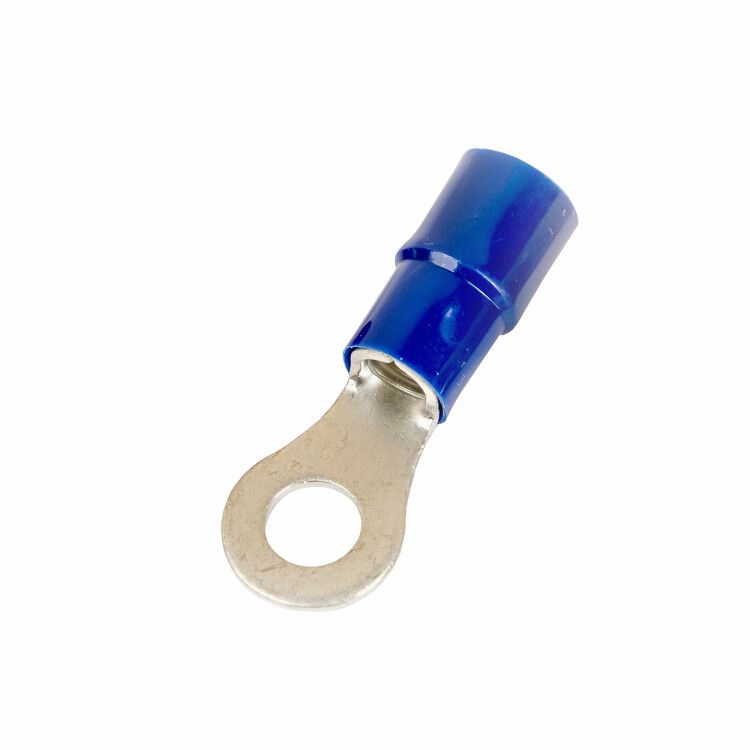

Наконечник с отверстием под винт и изолир.фaланцем ПА легкий ввод жилы 1.5-2.5кв.мм М5 d5.3мм (НКИ) (уп.100шт) DKC 2B5P-EE-PA ДКС

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 1,5–2,5 кв.мм, М5 (д.5,3 мм) (НКИ) от бренда DKC (ДКС) - это изолированный кабельный наконечник с луженой медной контактной частью и прочным полиамидным фланцем, подходящий для надёжного соединения проводов сечением 1,5–2,5 мм2 в распределительных щитах, оборудовании и автоматике.

Назначение и область применения

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 1,5–2,5 кв.мм, М5 (д.5,3 мм) (НКИ) предназначен для оконцевания многожильных медных проводов перед подключением к винтовым клеммам, шпилькам или болтам. Подходит для работы в электрических цепях переменного и постоянного тока до 600 В. Применяется в промышленном оборудовании, панелях управления, станках, конвейерах, системах автоматизации и других устройствах, где требуется надёжное, безопасное и долговечное соединение.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2
• Диаметр отверстия: 5,3 мм (соответствует метрической резьбе M5)
• Материал контакта: медь М1, лужённая поверхность
• Материал изоляции: полиамид PA 6.6
• Цвет изоляции: серый
• Номинальный ток: 27 А
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Соответствует стандарту DIN
• Классификация по AWG: 14
• Размер шпильки (имперский): 3/16 дюйма
• Устойчивость к лаковой изоляции: да
• Проклеенный фланец: да

Совместимость и монтаж

Наконечник с отвердием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 1,5–2,5 кв.мм, М5 (д.5,3 мм) (НКИ) совместим с любыми винтами, шпильками и клеммами с резьбой M5 или соответствующими имперскими размерами (3/16"). Для установки используется специальный пресс-клещи для опрессовки. Кабель зачищается на длину, указанную в инструкции к наконечнику - обычно 8–10 мм. Удобная раструбная форма EasyEnter позволяет легко ввести многопроволочную жилу без её перелома. После опрессовки фланец плотно прилегает к изоляции кабеля, предотвращая её сдвиг.

Безопасность и стандарты

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 1,5–2,5 кв.мм, М5 (д.5,3 мм) (НКИ) соответствует требованиям стандарта DIN, что гарантирует соответствие механической прочности, электрической безопасности и размерной точности. Полиамидный фланец обеспечивает электроизоляцию, исключающую случайное замыкание на корпус оборудования. Лужёное покрытие снижает риск окисления и улучшает контакт при длительной эксплуатации. Наконечник рассчитан на работу в условиях повышенной влажности и запылённости, рекомендован для защищённых соединений.

Преимущества

• Уникальная форма раструба EasyEnter - облегчает ввод многопроволочных жил, снижает риск повреждения проводников
• Зазубрины внутри гильзы обеспечивают высокую плотность контакта после опрессовки
• Лужёная медь - устойчива к коррозии, продлевает срок службы соединения
• Проклеенный полиамидный фланец - фиксирует изоляцию кабеля, предотвращает её проскальзывание
• Электроизоляция фланца - исключает риск прикосновения к токоведущим частям
• Совместим с лакированной изоляцией - можно использовать даже на проводах с тонким лаковым покрытием

Ограничения применения

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 1,5–2,5 кв.мм, М5 (д.5,3 мм) (НКИ) не предназначен для одножильных жил большего сечения - использование с проводами свыше 2,5 мм2 может привести к плохому контакту или деформации. Также не следует применять в условиях постоянного воздействия открытого пламени, агрессивных химических сред или температур выше +105 C. Не подходит для монтажа методом пайки - только опрессовка.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Соединение проводов с клеммами контроллеров PLC в промышленной автоматике
• Присоединение силовых проводов к двигателям, терморегуляторам, преобразователям частоты
• Обустройство соединений в пультах управления, конвейерных линиях, насосных станциях

Практические советы

• Выбирайте пресс-клещи с матрицей, соответствующей сечению 1,5–2,5 мм2 - некорректный инструмент испортит наконечник
• Перед опрессовкой проверьте, чтобы жила полностью вошла в гильзу - не допускайте выступающих проволочек
• При использовании на шпильке 3/16" убедитесь, что она не имеет острых кромок, которые могут повредить изоляционный фланец
• Не используйте этот наконечник для алюминиевых проводов - он рассчитан только на медь
• При сборке щита следите, чтобы фланец плотно прилегал к поверхности клеммы - это обеспечивает максимальную изоляцию
• Артикул 2b5p-ee-pa - это единственный номер для заказа этого конкретного типа; другие цвета или размеры не являются аналогами
