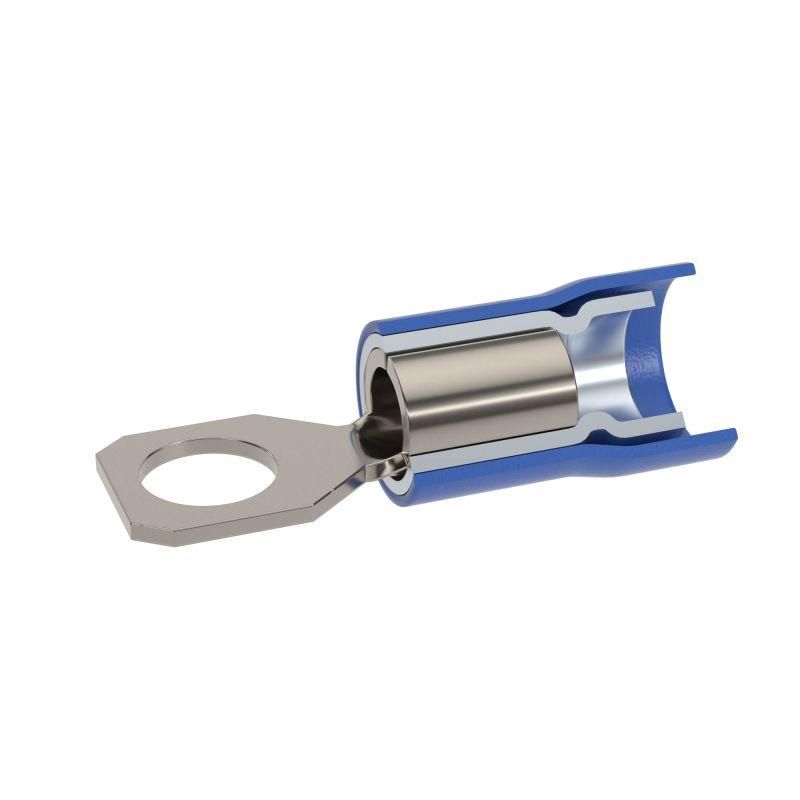

Наконечник с отверстием под винт и изолир.фaланцем ПВХ, двойная гильза, 1,5-2,5 кв.мм М4 (д.4,3 мм) (НКИ) | 2B4P-DS-PVC DKC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, двойная гильза, 1,5-2,5 кв.мм М4 (д.4,3мм) (НКИ) от DKC предназначен для надёжного оконцевания проводов в распределительных щитах, пультах управления и силовых цепях. Благодаря изолирующему фланцу и лужению, он снижает риск замыканий и коррозии - особенно важен для условий с вибрацией и влажностью.

Назначение и область применения

Наконечник НКИ используется для оконцевания многожильных медных и алюминиевых проводов сечением 1,5–2,5 мм2. Применяется там, где требуется безопасное и долговечное соединение под винтовые зажимы: в электрощитах, панелях автоматики, станках, конвейерах, системах освещения и управления. Подходит для цепей постоянного и переменного тока до 600 В. Особенно рекомендован для объектов с вибрационными нагрузками и в регионах с высокой сейсмичностью.

Технические характеристики

• Номинальное сечение кабеля: 1,5 – 2,5 мм2 (соответствует AWG 14)
• Диаметр отверстия: 4,3 мм (под болт М4)
• Номинальный ток: 27 А
• Материал контактной части: медь марки М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Рабочая температура изоляции: до +85 C
• Форма контактной площадки: кольцевая
• Тип гильзы: двойная, с внутренними радиальными насечками
• Способ монтажа: опрессовка специальным инструментом
• Цвет изоляции: серый
• Соответствует стандарту DIN

Совместимость и монтаж

Наконечник совместим с любыми винтовыми клеммами с диаметром отверстия 4,3 мм и метрической резьбой M4. Для установки используйте пресс-клещи с матрицей, подходящей под сечение 1,5–2,5 мм2. Убедитесь, что обжим выполнен полностью - гильза должна равномерно деформироваться вокруг жилы, без видимых трещин или перекосов. Изолирующий фланец не требует дополнительной изоляции после монтажа. Обязательно проверьте соответствие диаметра шпильки: указано 1/8 дюйма - это соответствует стандартному M4.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V0 по UL 94 - материал не распространяет пламя. Лужение предотвращает окисление меди и образование гальванической пары при контакте с другими металлами. Соответствует требованиям DIN, что гарантирует точность геометрии и механическую прочность. Рекомендован для использования в защищённых соединениях, в том числе в условиях повышенной влажности.

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает виброустойчивость - снижает вероятность ослабления соединения
• Изолирующий фланец предотвращает случайные замыкания на корпус или соседние элементы
• Лужёная медь устойчива к коррозии, продлевает срок службы в агрессивной среде
• Радиальные насечки внутри гильзы обеспечивают плотный контакт даже с мягкой или слегка окисленной жилой
• Проклеенная изоляция дополнительно герметизирует место перехода от жилы к металлической части
• Подходит для проводов с лаковой изоляцией - не требует предварительного удаления покрытия

Ограничения применения

• Не предназначены для однопроволочных (монолитных) жил - возможен плохой обжим и разрыв
• Работают только при температуре ниже +85 C; при более высоких значениях изоляция теряет форму и прочность
• Запрещено использовать с болтами большего диаметра - отверстие 4,3 мм рассчитано строго на M4
• Не подходят для открытых внешних установок без защиты от прямого UV-излучения и атмосферных осадков
• Не следует применять в цепях с импульсным током выше 27 А - возможен перегрев

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Соединение двигателей и частотников на производстве с вибрационными нагрузками
• Обжим проводов в пультах управления станков с ЧПУ
• Электрооборудование в пищевой промышленности - благодаря изоляции ПВХ легко моется
• Аксессуары для систем безопасности и сигнализации в сейсмически активных районах

Практические советы

• Перед обжимом обязательно зачистите жилу на длину, соответствующую глубине гильзы - слишком длинная зачистка снижает эффективность изоляции
• Выбирайте инструмент с правильной матрицей: для 1,5–2,5 мм2 нужна маркировка “1.5–2.5” или “AWG 14”
• Проверяйте качество обжима: после сжатия гильза должна плотно прилегать к жиле, без люфта
• Если используется алюминиевый провод - убедитесь, что он многопроволочный, и соблюдайте усилие обжима, чтобы не повредить жилы
• При сборке щита располагайте наконечники так, чтобы изолирующий фланец не задевал другие детали - это сохранит целостность изоляции
• Наконечник НКИ от DKC совместим с серией Quadro - можно использовать в комплекте с другими элементами этой линейки для единых решений
