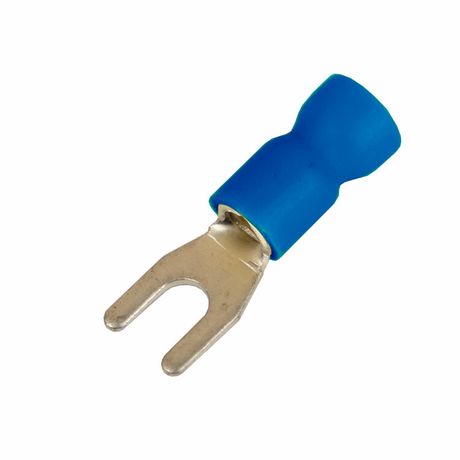

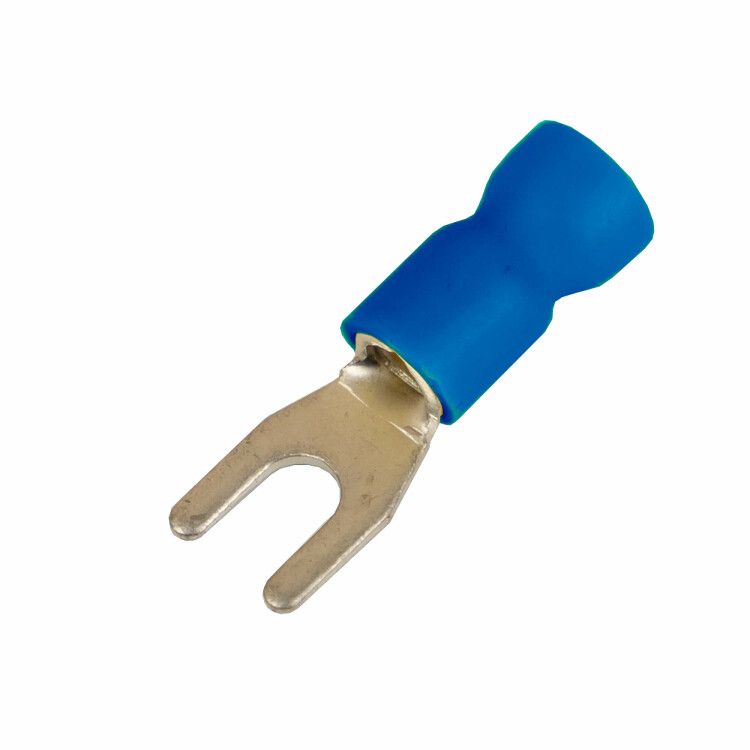

Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 1,5-2,5 кв.мм М4 (д.4,3 мм) (НВИ) | 2B14P-DS-PVC DKC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 1,5–2,5 кв.мм М4 (длина 4,3 мм) (НВИ) от DKC предназначен для надёжного соединения проводов в электрических цепях до 600 В. Благодаря лужённой медной контактной части и прочной ПВХ-изоляции, этот наконечник особенно эффективен в условиях вибраций и перепадов температур. Артикул 2b14p-ds-pvc входит в серию Quadro.

Назначение и область применения

Наконечник вилочный НВИ используется для оконцевания многожильных медных и алюминиевых проводов сечением 1,5–2,5 мм2. Подходит для подключения к болтовым зажимам с метрической резьбой M4. Применяется в распределительных щитах, пультах управления, силовых установках и оборудовании, где важна устойчивость к механическим нагрузкам. Особенно рекомендован для объектов с высокой вибрацией - станков, конвейеров, транспортеров, а также в регионах с сейсмической активностью.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Сечение провода: 1,5 – 2,5 мм2
• Диаметр отверстия: 4,3 мм (соответствует резьбе M4)
• Материал контакта: медь марки М1, лужёная поверхность
• Материал изоляции: ПВХ пластикат, цвет - серый
• Номинальный ток: 27 А
• Температура эксплуатации: до +85 C
• Класс горючести: V0 (UL 94)
• Способ монтажа: опрессовка
• Стандарт: соответствует DIN
• AWG: 14
• Длина контактной части: 4,3 мм
• Количество гильз: двойная
• Проклеенный фланец: да
• Подходит для лаковой изоляции: да

Совместимость и монтаж

Наконечник НВИ совместим с болтами и шпильками диаметром 4 мм (M4) и 1/8 дюйма. Для монтажа требуется специальный пресс-клещи с матрицей под сечение 1,5–2,5 мм2. Перед опрессовкой необходимо зачистить жилу на длину, равную глубине гильзы. Двойная гильза позволяет добиться более равномерного давления на провод, снижая риск перелома жил. Проклеенный фланец предотвращает проскальзывание изоляции при затяжке. Убедитесь, что диаметр отверстия в клемме точно соответствует 4,3 мм - меньшее отверстие не позволит установить наконечник, большее - снизит надёжность контакта.

Безопасность и стандарты

Изоляция из ПВХ соответствует классу горючести V0 по UL 94 - материал самозатухающий, не распространяет пламя. Лужёная медь исключает образование гальванической пары при контакте с другими металлами, снижая риск коррозии. Соответствие стандарту DIN гарантирует точность геометрии и совместимость с европейскими комплектующими. Наконечник рассчитан на работу в сетях постоянного и переменного тока до 600 В.

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает виброустойчивость - снижается вероятность ослабления соединения
• Лужение медной части защищает от окисления и продлевает срок службы
• Проклеенный фланец фиксирует изоляцию, предотвращая её сдвиг при затяжке
• ПВХ-изоляция устойчива к воздействию масла, бензина и влаги
• Серый цвет изоляции обеспечивает хорошую визуальную идентификацию
• Подходит для жил с лаковым покрытием - не требует удаления лака перед монтажом

Ограничения применения

• Не предназначены для однопроволочных (монолитных) жил - возможен разрыв внутри гильзы
• Максимальная рабочая температура +85 C - не использовать в местах с нагревом выше этого значения
• Запрещено применять с резьбами больше M4 - фланец не сможет плотно прилегать
• Не подходят для открытых внешних установок без защиты от УФ-излучения - ПВХ со временем хрупчеет под солнцем
• Не следует использовать в средах с постоянным воздействием растворителей (например, ацетона, спирта)

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение двигателей с частотными преобразователями
• Установка в системах автоматизации - контроллеры, реле, датчики
• Электрооборудование в пищевой и фармацевтической промышленности - благодаря устойчивости к чистящим средствам
• Железнодорожные системы, лифты, эскалаторы - там, где важна вибростойкость

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - слишком толстый провод не войдёт, слишком тонкий - будет люфт
• Используйте только качественные клещи с правильной матрицей - плохая опрессовка вызывает перегрев и выход из строя
• После монтажа потяните за провод - он не должен свободно двигаться в наконечнике
• При замене старого наконечника - всегда проверяйте состояние клеммы: следы окисления, трещины, деформация
• Артикул 2b14p-ds-pvc можно комбинировать с аналогичными изделиями серии Quadro - единая система маркировки и совместимости
