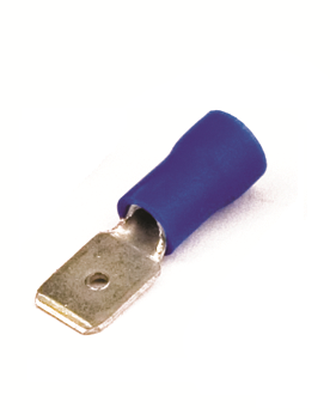

Наконечник плоский РпИп 2.5-7-0.8 синий QUADRO (100шт) с изолированным фланцем (вилка) - 2B22P ДКС

Наконечник плоский с изолированным фланцем (вилка) 1.5–2.5 кв.мм 6.3×0.8 мм, РпИп 2.5–7–0.8, QUADRO, DKC предназначен для надёжного соединения медных проводов с разъёмами типа «папа». Применяется в силовых и управляющих цепях оборудования с напряжением до 600 В. Бренд DKC и серия QUADRO обеспечивают соответствие промышленным требованиям к качеству и долговечности.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением 1,5–2,5 мм2. Он позволяет быстро и безопасно подключить провод к разъёму типа «папа» - например, на клеммах автоматических выключателей, реле, контакторов или распределительных щитах. Подходит для стационарной установки в условиях нормальной влажности и температур.

Технические характеристики

• Тип: штекер (папа) - плоский наконечник с защёлкивающимся фланцем
• Сечение провода: 1,5–2,5 мм2 - совместим с большинством стандартных медных проводов в слаботочных и силовых цепях
• Размер контакта: 6,3 × 0,8 мм - соответствует стандартному шагу разъёмов типа Faston®
• Материал контакта: электротехническая медь с лужёным покрытием - снижает сопротивление и предотвращает окисление
• Изоляция: ПВХ - гибкая, термостойкая, не поддерживающая горение
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Максимальный ток: 15 А - допустимый рабочий ток при температуре +40 C
• Напряжение: до 600 В переменного и постоянного тока

Совместимость и монтаж

Наконечник совместим с любыми разъёмами, имеющими размер 6,3×0,8 мм - типичными для промышленных реле, контакторов, клеммных колодок и блоков управления. Для монтажа используйте специальный обжимной инструмент с матрицей для 6,3 мм. Обжим должен плотно охватывать жилу без повреждений изоляции. Убедитесь, что провод полностью вошёл в трубку наконечника перед обжимом - недостаточный вход снижает механическую прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электрооборудования до 600 В. Изоляция выполнена из самозагасающего ПВХ, что исключает распространение пламени. Лужёное покрытие контактов увеличивает срок службы в средах с повышенной влажностью. Серия QUADRO от DKC прошла внутренние испытания на надёжность соединений и термическую стойкость.

Преимущества

• Изолированный фланец предотвращает случайное замыкание между соседними контактами
• Лужёная медь снижает риск окисления и сохраняет хорошую проводимость даже после длительной эксплуатации
• Ярко-синяя изоляция легко отличается от других цветов - ускоряет диагностику и обслуживание
• Удобная форма позволяет легко вставлять и извлекать наконечник из разъёма без усилий

Ограничения применения

• Не предназначен для многократных подключений/отключений - рассчитан на стационарную установку
• Не использовать в условиях постоянного воздействия масла, растворителей или высоких температур выше +85 C - изоляция ПВХ может деформироваться
• Не подходят для алюминиевых проводов - требуются специальные наконечники
• Не рекомендован для открытых площадок без защиты от осадков и прямого UV-излучения

Примеры использования

• Подключение клемм реле управления в системах автоматизации
• Присоединение проводов к клеммам автоматических выключателей в щитах
• Соединение двигателей, насосов и конвейеров с контроллерами
• Обустройство цепей питания световой сигнализации и кнопок управления

Практические советы

• Выбирайте наконечник точно по сечению провода - перегрузка или недогрузка вызывают нагрев или плохой контакт
• Перед обжимом удалите изоляцию на длину, равную глубине трубки наконечника - не более того
• Проверьте качество обжима: провод не должен свободно двигаться внутри наконечника
• Для группового монтажа используйте цветовую маркировку: синий - часто применяется для нулевых или управляемых цепей
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повредить лужёный слой
