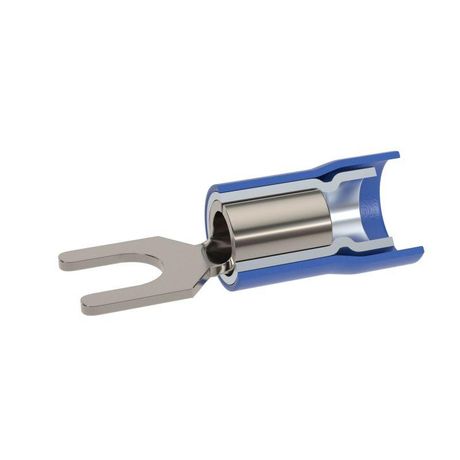

Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 1,5-2,5 кв.мм М3,5 (д.3,7 мм) (НВИ) | 2B135P-DS-PVC DKC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 1,5–2,5 кв.мм М3,5 (д.3,7 мм) (НВИ) от DKC предназначен для надёжного и безопасного соединения проводов в электрических цепях до 600 В. Благодаря изолированному фланцу и двойной гильзе, этот наконечник особенно эффективен в условиях вибраций и требует минимального обслуживания. Артикул 2b135p-ds-pvc входит в серию Quadro.

Назначение и область применения

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 1,5–2,5 кв.мм М3,5 (д.3,7 мм) (НВИ) используется для оконцевания многопроволочных медных и алюминиевых жил в системах переменного и постоянного тока. Подходит для подключения к болтовым зажимам, клеммным колодкам и другим контактным элементам с метрической резьбой M3,5. Применяется в распределительных щитах, пультах управления, станках, конвейерах, системах автоматизации и других устройствах, где важна устойчивость к механическим нагрузкам и вибрациям.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 мм2
• Диаметр отверстия: 3,7 мм (соответствует M3,5)
• Номинальный ток: 27 А
• Максимальное рабочее напряжение: 600 В
• Материал контакта: медь марки М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Температурный режим: до +85 C
• Способ монтажа: опрессовка специальным инструментом
• Цвет изоляции: серый
• Соответствие стандарту DIN: да
• Классификация по AWG: 14
• Имперский размер шпильки: 1/8 дюйма
• Тип жил: универсальный (подходит для многожильных проводов)
• Гильза: двойная, с радиальными насечками
• Проклеенная изоляция: да (обеспечивает герметичность)

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 1,5–2,5 кв.мм М3,5 (д.3,7 мм) (НВИ) совместим с любыми клеммами и болтами с резьбой M3,5 и диаметром отверстия 3,7 мм. Для установки требуется инструмент для опрессовки с матрицей, соответствующей сечению 1,5–2,5 мм2. Убедитесь, что жила полностью вошла в гильзу - после опрессовки изоляция должна плотно прилегать к проводу, а металлическая часть - не деформироваться. Проклеенный фланец предотвращает попадание влаги внутрь соединения. Не используйте плоскогубцы или другие нештатные инструменты - это снижает надёжность контакта.

Безопасность и стандарты

Изоляция из ПВХ соответствует требованиям стандарта UL 94, класс V0 - материал самозагасаемый, не распространяет пламя. Лужёная медь исключает образование гальванической пары при контакте с другими металлами, снижая риск коррозии. Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 1,5–2,5 кв.мм М3,5 (д.3,7 мм) (НВИ) прошёл проверку по DIN и рекомендован для использования в промышленных условиях. Соответствует нормам безопасности для электроустановок до 1000 В.

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает передачу тока, снижает нагрев
• Радиальные насечки внутри гильзы обеспечивают прочную фиксацию жилы даже при вибрациях
• Изолированный фланец защищает от случайного замыкания на корпус или соседние элементы
• Проклеенная изоляция предотвращает проникновение влаги, пыли и химических веществ
• Лужение медной части продлевает срок службы в агрессивных средах
• Серый цвет изоляции позволяет легко отличить наконечники от других в комплекте
• Подходит для лаковой изоляции - не повреждает покрытие при монтаже

Ограничения применения

• Не предназначены для однопроволочных (монолитных) жил - возможен плохой контакт
• Не использовать при температурах выше +85 C - изоляция теряет форму и прочность
• Запрещено применять в условиях постоянного механического натяжения - только для защищённых от него соединений
• Не подходят для силовых цепей свыше 27 А - перегрузка вызывает перегрев
• Не рекомендуются для открытых внешних установок без дополнительной защиты от УФ-излучения и осадков

Примеры использования

• Подключение двигателей и частотных преобразователей в промышленном оборудовании
• Электрооборудование в пищевой и фармацевтической промышленности - благодаря герметичности и легкости очистки
• Щитовые помещения в сейсмически активных регионах - двойная гильза снижает риск разъединения при тряске
• Автоматические линии сборки, конвейеры, робототехника - устойчивость к вибрациям критична
• Аксессуары для систем освещения и управления в зонах с повышенной влажностью

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - слишком длинная жила выступает и мешает затяжке
• Выбирайте инструмент с регулировкой усилия - переопрессовка деформирует гильзу, недостаточное давление - слабый контакт
• Проверьте соответствие диаметра отверстия (3,7 мм) и резьбы (M3,5) на вашей клемме - не все аналоги совпадают
• При использовании в холодных условиях (ниже −20 C) изоляция становится более хрупкой - обращайтесь осторожно
• Для удобства монтажа в tight-пространствах можно использовать наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 1,5–2,5 кв.мм М3,5 (д.3,7 мм) (НВИ) вместо обычных вилочных - он не требует дополнительной изоляции
• Храните в сухом месте - хотя изоляция проклеена, длительное воздействие влаги может снизить адгезию
