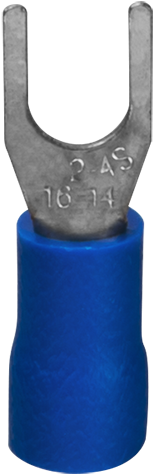

Наконечник кабельный вилочный изолированный (НВИ) 61 059 NET-PTI-2.5-4-B50 (уп.50шт) Navigator 61059 20261

Наконечник кабельный вилочный изолированный НВИ 1.5-2.5 (50 шт/упак) от бренда Navigator предназначен для надёжного соединения многожильных медных проводов сечением 1,5–2,5 мм2 через опрессовку. Артикулы 20261 и 61059 входят в серию NET-PTI и подходят для монтажа в распределительных щитах, пультах управления и силовых цепях до 380 В.

Назначение и область применения

Этот наконечник используется для оконцевания медных многожильных проводов перед подключением к клеммам, болтовым зажимам или разъёмам. Применяется в электромонтаже оборудования: автоматических выключателях, контакторах, частотных преобразователях, панелях управления, станках и системах автоматизации. Подходит для работы в условиях постоянной вибрации и частых подключений/отключений.

Технические характеристики

• Номинальное сечение кабеля: 1,5 – 2,5 мм2
• Номинальный ток: 27 А
• Рабочее напряжение: до 380 В
• Материал контакта: медь никелированная - улучшает проводимость и снижает окисление
• Материал изоляции: ПВХ пластикат самозатухающий - предотвращает распространение пламени
• Диаметр отверстия: 4,3 мм - совместим с винтами M4–M5
• Наружный диаметр: 4,9 мм
• Цвет изоляции: синий - стандартизирован для обозначения нулевых или фазных жил в зависимости от схемы
• Диапазон рабочих температур: от -55 C до +105 C
• Степень защиты IP20 - защита от доступа пальцами и твёрдых предметов >12,5 мм; не защищён от воды
• Количество в упаковке: 50 штук
• Гарантийный срок: 3 года

Совместимость и монтаж

Устанавливается исключительно методом опрессовки специальным инструментом - клещами с матрицей для вилочных наконечников. Не допускается использование паяльника или обычных плоскогубцев. Перед опрессовкой необходимо зачистить изоляцию кабеля на длину, соответствующую длине гильзы наконечника. После монтажа проверьте прочность соединения легким растяжением. Убедитесь, что диаметр отверстия 4,3 мм соответствует размеру крепёжного элемента (обычно M4 или M5).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Самозатухающая изоляция ПВХ снижает риск возгорания при перегреве. Сертифицировано для использования в промышленных и бытовых сетях переменного тока. Гарантия покрывает дефекты материала и изготовления при соблюдении условий монтажа.

Преимущества

• Никелирование меди повышает долговечность контакта и препятствует коррозии даже в условиях повышенной влажности
• ПВХ-изоляция плотно охватывает жилу, предотвращая её перелом при изгибе
• Синий цвет позволяет легко идентифицировать тип провода в сложных схемах
• Высокая термостойкость (-55…+105 C) делает наконечник пригодным для экстремальных условий
• Упаковка по 50 шт. удобна для крупных проектов и минимизирует расходы на доставку

Ограничения применения

• Не применяется для одножильных проводов - возможен разрыв жилы при опрессовке
• Не подходит для внешней установки или мест с воздействием воды, масла, химикатов - степень защиты IP20 не обеспечивает герметичность
• Запрещено использовать с кабелями сечением менее 1,5 мм2 или более 2,5 мм2 - это вызовет плохой контакт, нагрев и выход из строя
• Не рекомендован для высокочастотных цепей - из-за поверхностного эффекта в никелированном слое

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения
• Присоединение проводов к клеммам частотного преобразователя на конвейере
• Монтаж нулевой жилы в распределительной коробке промышленного оборудования
• Соединение проводов с клеммами контакторов в системах управления насосами

Практические советы

• Выбирайте наконечник строго по сечению кабеля - 1,5–2,5 мм2. Для 1 мм2 используйте другой тип, для 4 мм2 - НВИ 4–6.
• Перед опрессовкой убедитесь, что все жилы полностью вошли в гильзу - не должно быть торчащих концов.
• Проверяйте качество опрессовки: после сжатия изоляция должна быть целой, а металл - равномерно деформирован без трещин.
• При замене старого наконечника - всегда снимайте его полностью, не пытайтесь “допрессовать” поверх существующего.
• Храните в сухом месте - хотя изоляция самозатухающая, длительное воздействие влаги может снизить адгезию между медью и ПВХ.
