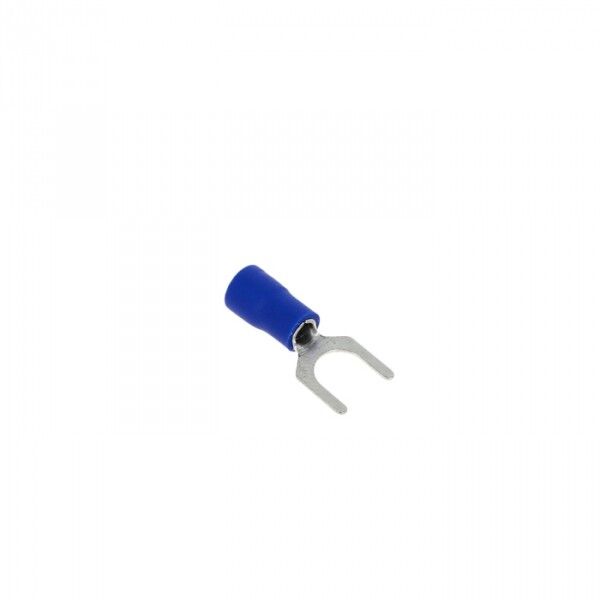

Наконечник вилочный изолированный НВИ 2-6 (50шт.) EKF PROxima | nvi-2-6n

Наконечник вилочный изолированный НВИ 2.5-6 (50 штук) от EKF PROxima предназначен для надёжного оконцевания гибких медных проводов сечением 1,5–2,5 мм2 и обеспечивает быстрый и безопасный монтаж в винтовых клеммах. Этот тип наконечника особенно удобен там, где требуется частая замена или переключение соединений.

Назначение и область применения

Наконечник вилочный изолированный НВИ 2.5-6 (50 штук) используется для оконцевания многожильных медных проводов в местах подключения к винтовым зажимам. Подходит для установки в распределительных щитах, пультах управления, силовых ящиках, станках и другом оборудовании, где необходимо часто отсоединять и подключать провода. Благодаря изоляции и вилочной форме, он исключает случайные контакты между фазами и позволяет работать без полного демонтажа крепления.

Технические характеристики

• Номинальное сечение провода: 1,5–2,5 мм2
• Диаметр отверстия: 6 мм - совместим с винтами M3–M4
• Максимальный ток: 27 А
• Рабочее напряжение: до 690 В
• Материал проводника: медь лужённая - повышает corrosion resistance и улучшает контакт
• Изоляция: ПВХ, синего цвета - визуально отличает цепи, защищает от прикосновений
• Длина втулки: короткая - компактный профиль, подходит для плотных клеммных колодок
• Наружный диаметр изоляции: 4,5 мм
• Диапазон температур: от –40 C до +80 C
• Срок гарантии: 84 месяца

Совместимость и монтаж

Наконечник вилочный изолированный НВИ 2.5-6 (50 штук) монтируется методом опрессовки специальным инструментом - клещами для наконечников. Убедитесь, что матрица клещей соответствует размеру 2,5 мм2. После опрессовки проверьте прочность соединения: провод не должен выскальзывать из втулки. Изоляция не требует удаления перед установкой - её можно вставлять прямо в клемму. Совместим с большинством винтовых клемм, в том числе с клеммными колодками EKF, Schneider, ABB, Legrand. Применяется только с медными многожильными проводами; не подходит для одножильных или алюминиевых.

Безопасность и стандарты

Изоляция выполнена из ПВХ, устойчивого к механическим воздействиям и химическим средам. Цвет изоляции - синий - соответствует принятой цветовой маркировке для нулевых проводников (N) в соответствии с ГОСТ Р 50462. Защита IP20 обеспечивается конструкцией - изоляция предотвращает доступ к токоведущим элементам при нормальном монтаже. Лужёное покрытие снижает риск окисления и увеличивает долговечность контакта.

Преимущества

• Удобство обслуживания: не нужна полная разборка клеммы - достаточно ослабить винт
• Электробезопасность: изоляция исключает риск короткого замыкания при близком расположении клемм
• Стабильность контакта: лужёная медь сохраняет хорошую проводимость даже при длительной эксплуатации
• Заметность: синяя изоляция упрощает идентификацию нулевой жилы
• Совместимость с лаковой изоляцией: позволяет использовать с проводами, имеющими лаковое покрытие, без предварительной зачистки

Ограничения применения

• Не применяется для одножильных проводов - возможен обрыв жил при опрессовке
• Не рекомендован для постоянных стационарных соединений, где не требуется частое отключение - лучше выбрать кольцевой наконечник
• Не подходит для алюминиевых проводов - материал втулки рассчитан только на медь
• Максимальный ток 27 А - не используйте в цепях выше этого значения, даже при меньшем сечении
• Не предназначен для открытого монтажа вне корпуса - изоляция не защищает от внешних механических повреждений

Примеры использования

• Подключение к клеммам автоматических выключателей в щите освещения
• Соединение нулевых проводов в пультах управления станков
• Переключаемые цепи в испытательных стендах
• Обвязка двигателей, насосов, конвейеров с частым сервисным обслуживанием
• Монтаж в системах автоматизации, где нужны быстрые изменения схемы

Практические советы

• Выбирайте наконечник вилочный изолированный НВИ 2.5-6 (50 штук) именно тогда, когда планируете менять подключения чаще одного раза в год
• Проверяйте соответствие диаметра винта (6 мм) и глубины клеммы - слишком длинный винт может задеть внутреннюю часть наконечника
• При использовании с проводами с лаковым покрытием - опрессовка должна полностью разрушить слой лака внутри втулки
• Храните в сухом месте - хотя изоляция устойчива, высокая влажность может вызвать коррозию лужёного контакта
• Пакет из 50 штук экономичен для мастерских и команд - закупайте партиями, чтобы избежать перебоев в работе
