Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 1,5-2,5 кв.мм М3 (д.3,2 мм) (НВИ) | 2B13P-DS-PVC DKC ДКС

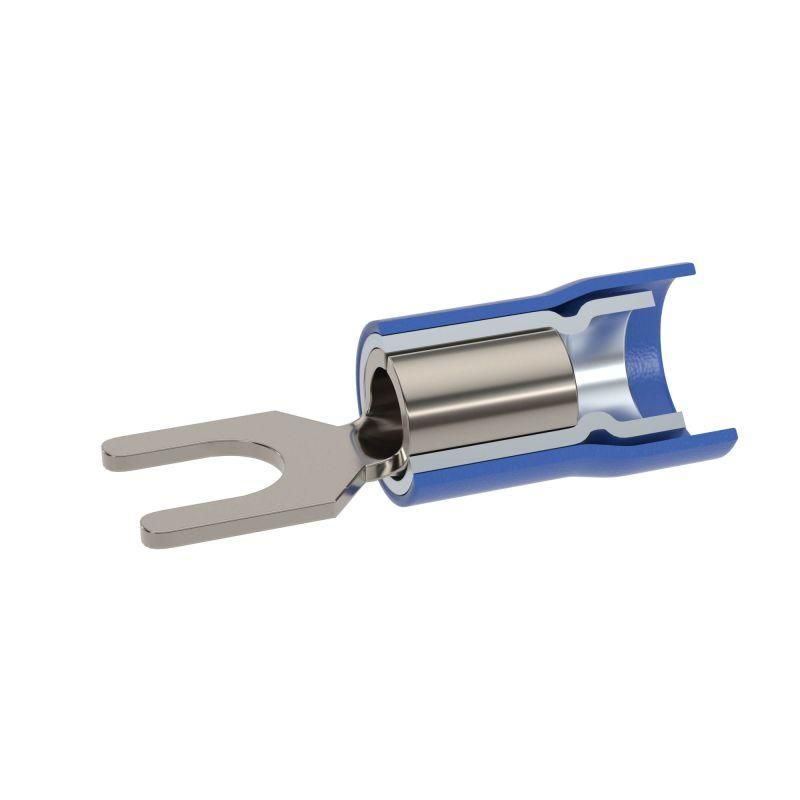

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 1,5–2,5 кв.мм М3 (диаметр 3,2 мм) (НВИ) от DKC предназначен для надёжного соединения проводов с болтовыми зажимами в распределительных щитах, оборудовании и автоматических системах. Благодаря лужению, двойной гильзе и прочной изоляции НВИ обеспечивает устойчивую передачу тока даже в условиях вибраций и перепадов температур.

Назначение и область применения

Наконечник вилочный НВИ используется для оконцевания многожильных медных и алюминиевых проводов сечением 1,5–2,5 мм2. Применяется там, где требуется быстрое и безопасное подключение к клеммным колодкам с метрической резьбой M3. Подходит для установки в силовых шкафах, панелях управления, станках, конвейерах, системах освещения и других устройствах, работающих при напряжении до 600 В постоянного или переменного тока.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 мм2
• Диаметр отверстия под болт: 3,2 мм
• Размер резьбы: M3
• Номинальный ток: 27 А
• Материал контакта: медь марки М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, цвет серый
• Температура эксплуатации: до +85 C
• Класс горючести: V0 (UL 94)
• Способ монтажа: опрессовка
• Стандарт: соответствует DIN
• Классификация по AWG: 14
• Гильза: двойная, с радиальными насечками внутри
• Изоляция: проклеенная, с фланцем

Совместимость и монтаж

Наконечник вилочный НВИ совместим с любыми клеммами, имеющими отверстие диаметром 3,2 мм и резьбу M3. Для монтажа используйте специальный пресс-клещи с матрицей, подходящей под сечение 1,5–2,5 мм2. Убедитесь, что жила полностью вошла в гильзу - после опрессовки изоляция должна плотно прилегать к проводу, а металлическая часть - не деформироваться. Проклеенный фланец предотвращает смещение изоляции при затяжке болта.

Безопасность и стандарты

Изоляция из ПВХ соответствует классу горючести V0 по UL 94 - материал самозатухающий, не распространяет пламя. Лужение контакта исключает электрохимическую коррозию при контакте с другими металлами. Соответствие стандарту DIN гарантирует точность геометрии и совместимость с европейскими комплектующими. Наконечник НВИ рекомендован для использования в средах с повышенной вибрацией и сейсмической активностью.

Преимущества

• Двойная гильза увеличивает механическую прочность и снижает риск ослабления контакта при вибрациях
• Лужёная медь предотвращает окисление и улучшает проводимость
• Радиальные насечки внутри гильзы обеспечивают надёжную фиксацию жилы
• Проклеенная изоляция не сползает при затяжке болта
• Фланец из ПВХ защищает от случайного касания токоведущих частей
• Серый цвет позволяет легко отличить от других типов наконечников

Ограничения применения

• Не предназначены для однопроволочных (монолитных) жил - возможна плохая опрессовка
• Не использовать при температурах выше +85 C - изоляция теряет форму
• Запрещено применять с резьбами больше M3 - отверстие 3,2 мм не подходит для болтов большего диаметра
• Не рекомендуется для открытых внешних установок без защиты от прямого UV-излучения - ПВХ со временем хрупнеет

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение двигателей и датчиков на конвейерных линиях
• Монтаж в панелях управления промышленных роботов
• Электрооборудование в сейсмически активных регионах (например, на Дальнем Востоке)
• Аппараты с частыми включениями/выключениями, где важна вибростойкость

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - слишком длинная жила может выступать и вызывать замыкание
• Выбирайте клещи с правильной матрицей: для 1,5–2,5 мм2 нужна маркировка “1.5–2.5” или “AWG 14”
• Проверьте, чтобы изоляция НВИ плотно прилегала к проводу - если есть люфт, возможно, использована неверная модель
• Для работы с лакированной изоляцией - НВИ подходит идеально: лак не препятствует контакту, а изоляция не повреждается
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может снизить долговечность
