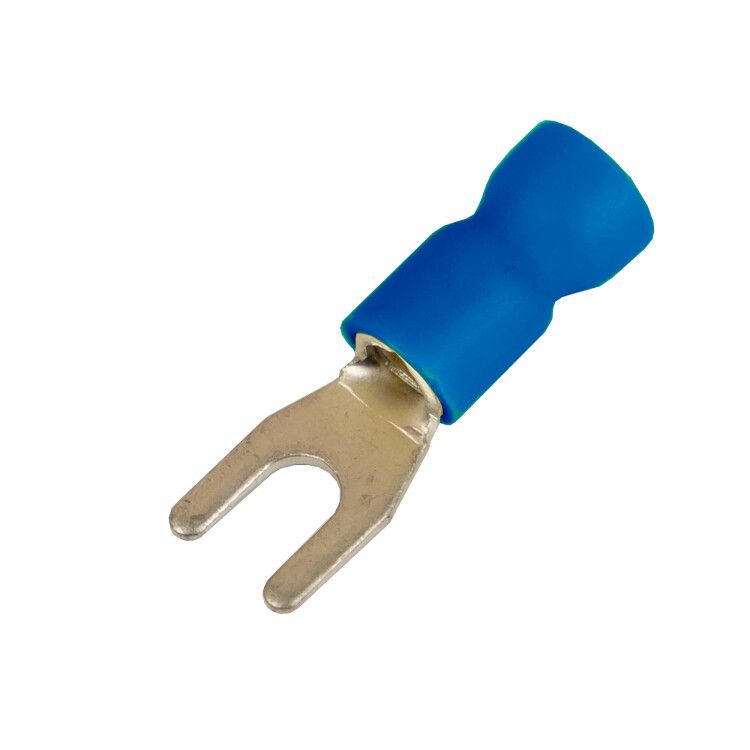

Наконечник вилочный с изолир.фланцем ПВХ легкий ввод жилы 1.5-2.5кв.мм М4 d4.3мм (НВИ) (уп.100шт) DKC 2B14P-EE-PVC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 1,5–2,5 кв.мм М4 (д.4,3 мм) (НВИ) от DKC предназначен для надёжного и безопасного оконцевания медных жил в электрических соединениях. Артикул 2b14p-ee-pvc входит в серию Quadro и сочетает удобство монтажа, защиту от коррозии и изоляцию фланца для предотвращения случайных замыканий.

Назначение и область применения

Наконечник вилочный НВИ используется для оконцевания одножильных и многопроволочных медных проводов сечением 1,5–2,5 мм2. Применяется в распределительных щитах, пультах управления, силовых цепях и на оборудовании с частой необходимостью подключения/отключения - например, на станках, конвейерах, системах автоматизации. Подходит для работы в цепях переменного и постоянного тока до 600 В.

Технические характеристики

• Поперечное сечение жилы: 1,5–2,5 мм2
• Диаметр отверстия: 4,3 мм (соответствует метрической резьбе M4)
• Номинальный ток: 27 А
• Материал контакта: медь М1 с луженым покрытием
• Материал изоляции: ПВХ пластикат, цвет - серый
• Способ монтажа: опрессовка специальным инструментом
• Соответствие стандарту: DIN
• Классификация по AWG: 14
• Размер шпильки: 1/8 дюйма (совместим с большинством европейских и отечественных клемм)

Совместимость и монтаж

Наконечник вилочный НВИ совместим с любыми клеммами и болтовыми соединениями с резьбой M4. Для установки требуется пресс-клещи с матрицей для вилочных наконечников. Обжим выполняется на участке гильзы, не затрагивая изоляционный фланец. Удобная форма раструба EasyEnter позволяет легко ввести многопроволочные жилы без перелома или повреждения проводников. Проклеенный фланец дополнительно удерживает изоляцию и исключает её смещение при обжиме.

Безопасность и стандарты

Изоляция выполнена из ПВХ, что соответствует требованиям безопасности для рабочих напряжений до 600 В. Фланец полностью изолирует металлическую часть от окружающих элементов, снижая риск короткого замыкания. Соответствие стандарту DIN гарантирует точность геометрии и механическую прочность. Луженое покрытие препятствует окислению меди, сохраняя низкое переходное сопротивление даже в условиях повышенной влажности.

Преимущества

• Уникальная форма раструба EasyEnter - облегчает ввод жилы, особенно многопроволочной, без повреждения
• Зазубрины внутри гильзы обеспечивают высокую плотность контакта после обжима
• Изолированный фланец предотвращает случайные касания к другим деталям
• Луженое покрытие продлевает срок службы в агрессивных средах
• Проклеенная изоляция не сползает при монтаже
• Совместим с лаковой изоляцией проводов - можно использовать на эмалированных жилах

Ограничения применения

Не применяется для алюминиевых жил - только для медных. Не рассчитан на работу при температуре выше +85 C. Не рекомендуется для внешней установки без защиты от прямых осадков и УФ-излучения - ПВХ не устойчив к длительному воздействию солнечного света. Не подходит для соединений с постоянным механическим натяжением - хотя указано «для защищённых от натяжения соединений», это значит, что нагрузка должна быть исключительно на контакт, а не на сам наконечник.

Примеры использования

• Подключение терморегуляторов к нагревательным элементам
• Обжим проводов в клеммных колодках промышленных контроллеров
• Соединение провода питания с клеммой двигателя
• Монтаж в распределительных щитах с частым обслуживанием
• Электрооборудование с требованием быстрого отключения - например, аварийные выключатели

Практические советы

• Выбирайте пресс-клещи с подходящими матрицами - для вилочных наконечников 1,5–2,5 мм2 обычно используются матрицы с пометкой “M4” или “AWG14”
• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не допускайте выступающих проводников
• Проверяйте посадочный диаметр 4,3 мм перед установкой на болт M4 - он точно соответствует, но возможна деформация при использовании некачественной резьбы
• Для жил с лаковой изоляцией - не снимайте лак, просто проталкивайте жилу через раструб; ПВХ-наконечник пробивается самостоятельно
• Храните в сухом месте - хотя изоляция герметична, длительное попадание воды может вызвать конденсацию внутри
