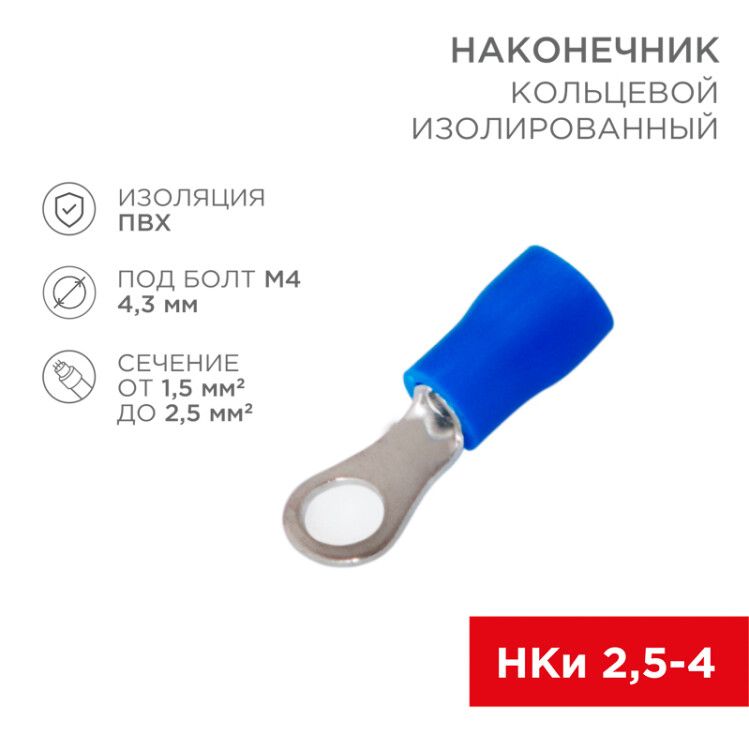

Наконечник кольцевой изолированный 4.3 мм 1.5-2.5 (НКи 2.5-4/НКи2-4) синий | 08-0032 REXANT MEET

Наконечник кольцевой изолированный 4.3 мм 1.5-2.5 мм2 (НКи 2.5-4 / НКи2-4 / VR 2-4) от Rexant - это обжимной контакт для надёжного подключения медных проводов к винтовым зажимам оборудования. Применяется там, где требуется частое отключение и высокая долговечность соединения, например, на подвижном составе или в панелях управления.

Назначение и область применения

Наконечник кольцевой изолированный 4.3 мм 1.5-2.5 мм2 (НКи 2.5-4 / НКи2-4 / VR 2-4) предназначен для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2. Он обеспечивает прочное и безопасное соединение с винтовыми клеммами, особенно в условиях вибраций, частых демонтажей или повышенной влажности. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах, железнодорожном подвижном составе и другом промышленном оборудовании.

Технические характеристики

• Номинальное сечение провода: 1,5–2,5 мм2
• Диаметр отверстия: 4,3 мм - совместим с винтами M4, M4,5
• Материал контакта: латунь с лужёным покрытием
• Изоляция: ПВХ, цвет - синий
• Форма гильзы: короткая - удобна для плотной укладки
• Максимальный допустимый ток: 27 А
• Способ монтажа: обжим пресс-клещами
• Подходит для круглых проводников: да

Совместимость и монтаж

Наконечник кольцевой изолированный 4.3 мм 1.5-2.5 мм2 (НКи 2.5-4 / НКи2-4 / VR 2-4) монтируется исключительно обжимом. Для качественного соединения используйте пресс-клещи, подходящие по матрице:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Обжим выполняется **поверх** изоляции - это защищает жилу и предотвращает перегрев. Убедитесь, что обжим равномерный, без трещин и деформаций. Не применяйте плоскогубцы или другие инструменты - это снижает надёжность соединения.

Безопасность и стандарты

Изоляция из ПВХ соответствует требованиям к электробезопасности и устойчивости к механическим повреждениям. Лужёная поверхность препятствует окислению, что важно при работе во влажной среде. Материалы сертифицированы для промышленного использования, однако явного указания на соответствие ГОСТ или IEC в данных отсутствует - проверьте документацию заказчика при необходимости.

Преимущества

• Удобство быстрого подключения и отключения - идеально для сервисного обслуживания
• Лужёное покрытие защищает от коррозии даже при высокой влажности
• Синяя изоляция легко отличается от других цветов, упрощает идентификацию цепей
• Короткая форма гильзы экономит место в плотных шкафах и панелях
• Стандартный диаметр 4,3 мм - совместим с большинством винтовых клемм в промышленном оборудовании

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жилы при обжиме
• Работает только с медью - несовместима с алюминием
• Максимальный ток 27 А - не подходит для силовых цепей выше этого значения
• Изоляция ПВХ не выдерживает температур выше +80 C длительное время
• Не рекомендуется использовать в открытых наружных установках без защиты от УФ-излучения

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейере
• Зажимы клеммных колодок в пультах управления станков
• Электропроводка в вагонах метро или тепловозах
• Соединение проводов в распределительных щитах с частым доступом
• Аварийные системы освещения и сигнализации

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - не больше, не меньше
• Проверяйте диаметр винта перед установкой: 4,3 мм - оптимально для M4, иногда подходит M4,5
• При замене старого наконечника - всегда проверяйте состояние винтового зажима: ослабление или окисление снижают надёжность
• Храните в сухом месте - хотя есть лужение, изоляция ПВХ чувствительна к перепадам температур
• Для массового монтажа закупайте сразу несколько партий - цветовая маркировка (синяя) помогает избежать путаницы при сборке
