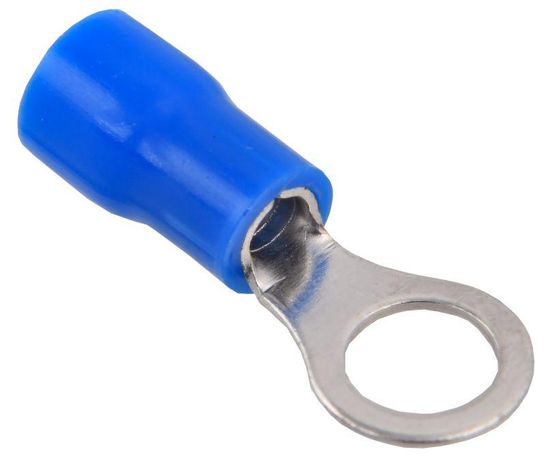

Наконечник НКИ 2-5 кольцо 1,5-2,5мм (100шт/упак) | UNL20-D25-4-5-G GENERICA IEK

Наконечник НКИ 2-5 кольцо 1,5-2,5 мм (100 шт/упак) - это надёжный элемент для оконцевания медных проводов сечением 1,5–2,5 мм2, предназначенный для винтовых соединений. Бренды GENERICA и IEK выпускают этот тип наконечника в стандартизированном исполнении, обеспечивая совместимость с большинством промышленных и бытовых устройств.

Назначение и область применения

Наконечник НКИ 2-5 кольцо 1,5-2,5 мм (100 шт/упак) используется для создания прочного и долговечного контакта между медным проводом и винтовым зажимом. Применяется при сборке электрических щитов, панелей управления, силовых цепей, оборудования автоматизации и других систем, где требуется надёжная фиксация провода через болт или винт.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 мм2 - подходит для однопроволочных и многожильных медных проводов указанного диапазона;
• Размер резьбы: М5 - совместим с винтами и болтами диаметром 5 мм;
• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке винта;
• Изоляция: да - корпус изолирован, исключает случайное замыкание на соседние элементы;
• Материал: латунь - высокая электропроводность, механическая прочность и устойчивость к деформации;
• Покрытие: лужёное - защищает от окисления, снижает переходное сопротивление, продлевает срок службы;
• Срок службы: 5 лет - при соблюдении условий эксплуатации в нормальных температурных режимах и без перегрузок.

Совместимость и монтаж

Наконечник НКИ 2-5 кольцо 1,5-2,5 мм (100 шт/упак) монтируется с помощью специального пресс-клещей для опрессовки. Убедитесь, что матрица клещей соответствует размеру наконечника - для сечения 1,5–2,5 мм2 и диаметра отверстия М5. После опрессовки проверьте качество соединения: провод не должен выскальзывать, а металлическая часть - не иметь трещин или деформаций. Кольцевая форма позволяет легко установить наконечник на винт и закрепить гайкой или шайбой.

Безопасность и стандарты

Наконечник НКИ 2-5 кольцо 1,5-2,5 мм (100 шт/упак) соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-1 для комплектующих электроустановок. Лужёное покрытие предотвращает образование оксидов, снижая риск нагрева в месте контакта. Изолированный дизайн минимизирует вероятность поражения током при обслуживании.

Преимущества

• Улучшенная проводимость благодаря латуни и лужению - меньше потерь энергии и тепла;
• Изолированный корпус повышает безопасность при работе в плотных панелях;
• Стандартная кольцевая форма обеспечивает надёжную фиксацию даже при частых вибрациях;
• Высокая механическая прочность материала - не деформируется при затяжке до момента среза винта;
• Упаковка по 100 штук - удобна для массового монтажа и хранения.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен химический контакт и коррозия;
• Не рекомендован для постоянного погружения в жидкости или работы во взрывоопасных средах - отсутствует защита IP;
• Запрещается использовать с винтами меньшего диаметра (менее М5) - есть риск повреждения резьбы или плохого контакта;
• Не следует применять при температурах выше +85 C - может произойти размягчение изоляции и потеря герметичности.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах;
• Фиксация проводов к клеммам термореле, контакторов и пускателей;
• Сборка цепей управления на станках, конвейерах и насосных станциях;
• Монтаж заземляющих и нулевых проводников в промышленных объектах.

Практические советы

• Перед монтажом удалите изоляцию точно на длину втулки наконечника - слишком длинная жила может выступать и вызвать замыкание;
• Выбирайте пресс-клещи с регулировкой усилия - переобжатие разрушает латунь, недостаточное давление - слабый контакт;
• Проверяйте посадочный диаметр отверстия - он должен свободно проходить на винт М5 без люфта;
• Храните в сухом месте - хотя покрытие лужёное, длительная влажность может вызвать помутнение поверхности;
• При использовании в условиях вибраций дополнительно применяйте пружинные шайбы - это увеличит срок службы контакта.
