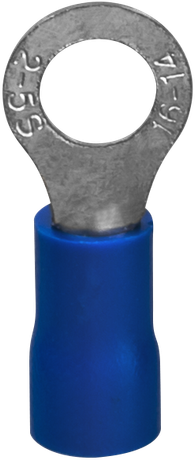

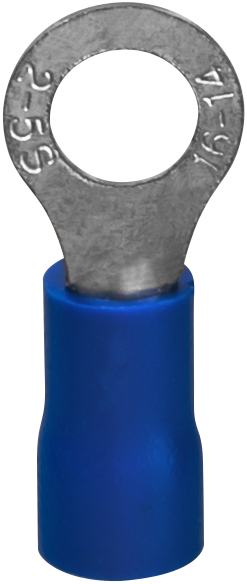

Наконечник кабельный кольцевой изолированный (НКИ) 61 050 NET-RTI-2.5-5-B50 (уп.50шт) Navigator 61050 20252

Наконечник кабельный кольцевой изолированный НКИ 2.5-5, синий (50 шт/упак) от бренда Navigator предназначен для надёжного оконцевания медных проводов сечением 1,5–2,5 мм2 методом опрессовки. Артикулы 20252 и 61050 относятся к серии NET-RTI и подходят для монтажа в распределительных щитах, пультах управления и других устройствах с напряжением до 380 В.

Назначение и область применения

Этот наконечник используется для создания прочного и безопасного соединения между многожильным медным проводом и зажимом болтового контакта. Применяется в электромонтажных работах: подключение автоматических выключателей, клеммных колодок, контакторов, реле, оборудования управления и силовой аппаратуры. Подходит для установки в щитах, панелях, станках и системах автоматизации.

Технические характеристики

• Номинальное сечение кабеля: 1,5 – 2,5 мм2
• Диаметр отверстия: 5,3 мм - соответствует болтам M5
• Наружный диаметр: 4,9 мм - позволяет легко проходить через уплотнители и кабельные вводы
• Материал контакта: медь никелированная - повышает corrosion resistance и снижает переходное сопротивление
• Изоляция: ПВХ пластикат самозатухающий - предотвращает возгорание и механические повреждения жилы
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Рабочее напряжение: до 380 В
• Номинальный ток: 27 А
• Диапазон температур: от -55 C до +105 C - работает в суровых условиях
• Степень защиты IP20 - защита от доступа пальцами и твёрдых предметов >12,5 мм; не предназначена для работы во влажной среде
• Упаковка: 50 штук в одной упаковке
• Гарантия: 3 года

Совместимость и монтаж

Наконечник НКИ 2.5-5 совместим с любым инструментом для опрессовки, поддерживающим матрицы для кольцевых наконечников сечением 2,5 мм2. Для качественного соединения используйте специальные клещи с регулировкой усилия - недостаточно или избыточное давление снижают долговечность контакта. После опрессовки проверьте герметичность соединения: провод не должен свободно двигаться внутри гильзы. Убедитесь, что изоляция не задавлена и полностью покрывает место соединения.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к материалам для электроустановок. Самозатухающая ПВХ-изоляция соответствует нормам пожаробезопасности. Никелированная медь обеспечивает стабильную проводимость и устойчивость к окислению. Степень защиты IP20 допускает использование только в закрытых помещениях, где исключён контакт с влагой и пылью.

Преимущества

• Никелированная медь снижает риск коррозии и увеличивает срок службы контакта
• ПВХ-изоляция защищает жилу от перегиба и случайного замыкания
• Чёткая цветовая маркировка (синий) ускоряет идентификацию фазы или цепи при обслуживании
• Высокая термостойкость (-55…+105 C) позволяет применять в холодных и нагреваемых зонах
• Оптимальный диаметр отверстия 5,3 мм - идеально подходит для стандартных болтов M5

Ограничения применения

• Не применяйте в открытых, влажных или пыльных местах - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не использовать для одножильных проводов - наконечник рассчитан на многожильные медные жилы
• Запрещено использовать с алюминиевыми проводами - материал контакта несовместим
• Не рекомендовано для частых демонтажей - после нескольких разборок контакт может потерять плотность

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Присоединение проводов к клеммам контакторов в системах управления конвейерами
• Монтаж сигнальных линий в пультах управления станков
• Соединение провода с зажимом заземления в оборудовании класса I

Практические советы

• Перед монтажом убедитесь, что сечение кабеля попадает в диапазон 1,5–2,5 мм2 - меньшее сечение может вызвать проскальзывание, большее - повредить гильзу
• При использовании в высоковибрационных средах (например, на станках) дополнительно проверяйте затяжку болта каждые 6 месяцев
• Для быстрой идентификации в сложных схемах используйте цветную маркировку: синий - часто соответствует фазе L1 или нулевой линии, согласно внутренним стандартам объекта
• Храните в сухом месте - даже с изоляцией ПВХ длительное воздействие влаги может снизить качество контакта
• При комплектации запаса всегда берите с запасом - один наконечник может потребовать переопрессовки при ошибке монтажа
