Наконечник с отверстием под винт и изолир.фaланцем ПВХ, двойная гильза, 1,5-2,5 кв.мм М5 (д.5,3 мм) (НКИ) | 2B5P-DS-PVC DKC ДКС

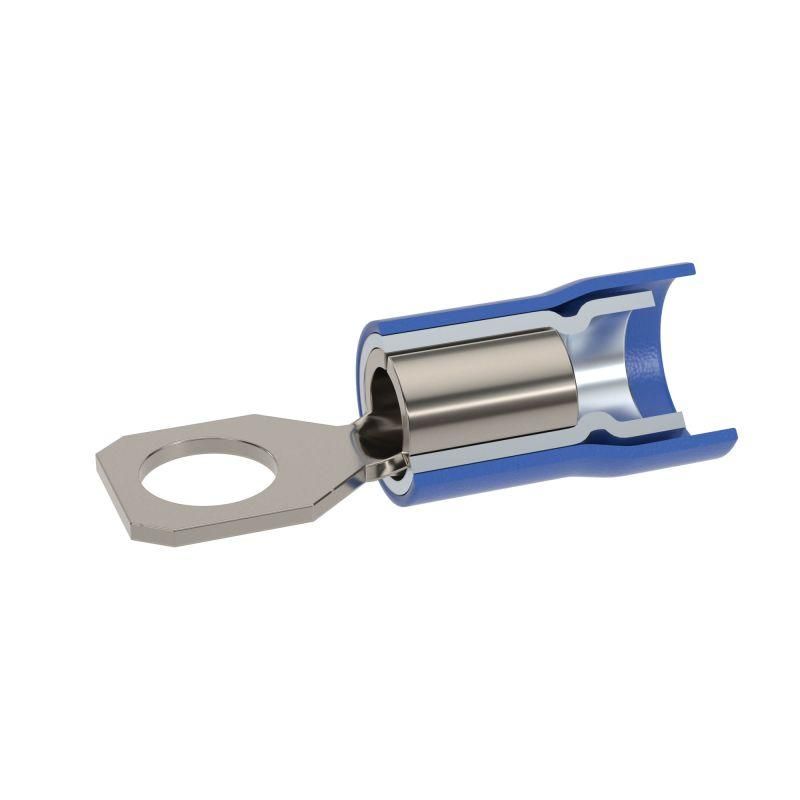

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, двойная гильза, 1,5-2,5 кв.мм М5 (д.5,3мм) (НКИ) от DKC предназначен для надёжного оконцевания проводов в распределительных щитах, пультах управления и силовых цепях. Благодаря изолирующему фланцу и лужению, НКИ снижает риск замыканий и коррозии, особенно в условиях вибраций и повышенной влажности.

Назначение и область применения

Наконечник НКИ используется для оконцевания многожильных медных и алюминиевых проводов сечением 1,5–2,5 мм2. Подходит для подключения к болтовым зажимам с метрической резьбой М5. Применяется в электрических цепях постоянного и переменного тока до 600 В. Особенно рекомендован для установки на оборудовании, подверженном вибрациям - станках, конвейерах, панелях автоматики, а также в регионах с высокой сейсмической активностью.

Технические характеристики

• Номинальное сечение кабеля: 1,5 – 2,5 мм2 (соответствует AWG 14)
• Диаметр отверстия: 5,3 мм (подходит для винтов М5 / 3/16 дюйма)
• Номинальный ток: 27 А
• Материал контактной части: медь марки М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Рабочая температура изоляции: до +85 C
• Способ монтажа: опрессовка специальным инструментом
• Форма контактной площадки: кольцевая
• Стандарт: соответствует DIN
• Цвет изоляции: серый

Совместимость и монтаж

Наконечник НКИ совместим с любыми клеммами и винтами, имеющими диаметр отверстия 5,3 мм. Для монтажа требуется опрессовочный инструмент с матрицей под сечение 1,5–2,5 мм2. Убедитесь, что инструмент правильно отрегулирован - недостаточное давление снижает надёжность контакта, избыточное - повреждает гильзу. Двойная гильза требует равномерного обжатия по всей длине. Изолирующий фланец не снимается - он остаётся на месте после монтажа и предотвращает случайное касание винта к токоведущим частям.

Безопасность и стандарты

• Соответствует требованиям DIN
• Класс горючести изоляции - V0 по UL 94 (материал самозагасаемый)
• Лужение предотвращает образование гальванической пары между медью и другими металлами
• Защита от короткого замыкания благодаря изолирующему фланцу
• Рекомендован для защищённых соединений в электроустановках

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает механическую прочность соединения
• Изолирующий фланец из ПВХ исключает риск прикосновения к винту во время обслуживания
• Лужёная медь устойчива к окислению, продлевает срок службы контакта
• Радиальные насечки внутри гильзы обеспечивают плотное сцепление с жилой даже при слабом обжатии
• Подходит для проводов с лаковой изоляцией - не требует предварительного удаления покрытия

Ограничения применения

• Не предназначены для однопроволочных (монолитных) жил - возможен перелом провода при обжатии
• Работают только при температуре окружающей среды до +85 C; выше - изоляция теряет прочность
• Не подходят для открытых внешних установок - ПВХ не рассчитан на УФ-излучение и осадки
• Запрещено использовать с винтами большего диаметра - отверстие 5,3 мм не допускает адаптацию под М6

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Присоединение проводов к клеммным колодкам в панелях ЧПУ
• Обжим проводов питания двигателей на конвейерных линиях
• Сборка систем автоматизации в пищевой и химической промышленности
• Электрооборудование в сейсмически активных районах - например, на заводах в Сибири или на Дальнем Востоке

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 1,5–2,5 мм2. Большие сечения не войдут, меньшие - будут люфтить
• При использовании с алюминиевыми жилами - обязательно примените антиоксидантную пасту перед опрессовкой
• Не срезайте изолирующий фланец - он является частью системы безопасности
• Проверяйте качество обжатия: гильза должна плотно охватывать жилу, без видимых трещин и выпирающих проволочек
• Артикулы 2b5p-ds-pvc от DKC (ДКС) легко отличаются по цвету изоляции - серый, а не синий, как указано в некоторых описаниях. Уточняйте цвет при заказе
