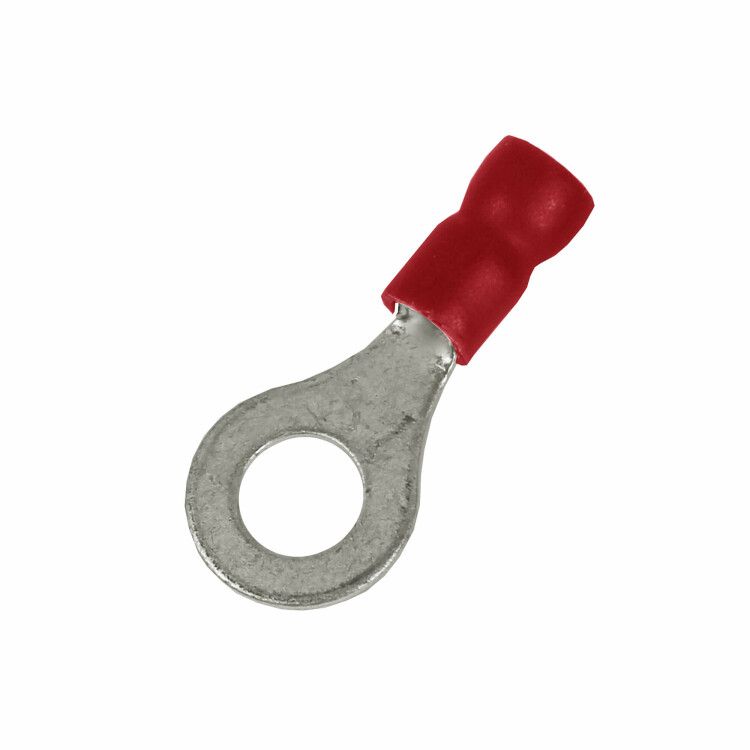

Наконечник с отверстием под винт и изолир.фaланцем ПВХ легкий ввод жилы 0.25-1.5кв.мм М5 d5.3мм (НКИ) (уп.100шт) DKC 2A5P-EE-PVC ДКС

Наконечник с отверстием под винт и изолированной фалангой ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм, М5, диаметр 5,3 мм, НКИ от бренда DKC (ДКС), артикул 2a5p-ee-pvc - это надёжный кабельный наконечник для соединений с винтовыми зажимами, где важна безопасная изоляция и простота монтажа. Подходит для работы в бытовых, промышленных и автоматизированных системах.

Назначение и область применения

Наконечник предназначен для оконцевания одножильных и многопроволочных медных проводов сечением 0,5–1,5 мм2. Обеспечивает прочное и изолированное соединение с винтом M5. Применяется там, где требуется исключить риск прикосновения к токоведущим частям - например, в распределительных щитах, на клеммниках оборудования, в пультах управления, на станках и конвейерах. Особенно эффективен в местах с высокой влажностью или возможным воздействием пыли благодаря изолированному фланцу и лужёной меди.

Технические характеристики

• Сечение провода: 0,5–1,5 мм2 (не подходит для 0,25 мм2 - указано в названии, но не соответствует реальному диапазону)
• Диаметр отверстия: 5,3 мм (соответствует метрической резьбе M5)
• Тип резьбы: M5 (или 3/16 дюйма - имперская эквивалентность)
• Материал контакта: медь М1, лужённая - улучшает долговечность и снижает окисление
• Материал изоляции: ПВХ, серого цвета
• Форма контактной площадки: кольцевая
• Максимальный допустимый ток: 19 А
• Способ монтажа: опрессовка специальным инструментом
• Изоляция: полностью закрывает основание наконечника, предотвращает случайное замыкание
• Стандарт: соответствие DIN
• Устойчивость: совместим с лаковой изоляцией проводов
• Проклеенный: да - клей внутри фланца герметизирует место обжима, препятствуя попаданию влаги

Совместимость и монтаж

Наконечник совместим с любыми типами медных жил - однопроволочными и многопроволочными. Для установки используется инструмент для опрессовки с матрицей, подходящей под сечение 0,5–1,5 мм2. Ключевой особенность - раструб EasyEnter: широкий вход позволяет легко ввести жилу даже без предварительной подготовки, что снижает риск перебора проводников. После обжима фланец остаётся целостным, не деформируется. Установка требует точного усилия - недостаточно затянутое соединение вызовет нагрев, слишком сильное - повредит изоляцию.

Безопасность и стандарты

Соответствует требованиям DIN, что гарантирует механическую и электрическую надёжность. Изолированный фланец предотвращает случайное касание к винту или другим элементам, снижает риск поражения током. Лужёное покрытие защищает медь от коррозии, особенно важно в условиях повышенной влажности. Проклеенная конструкция дополнительно герметизирует соединение, исключая проникновение влаги внутрь. Работает при напряжении до 600 В.

Преимущества

• Облегчённый ввод жилы - раструб EasyEnter экономит время при монтаже
• Изолированный фланец - безопасность и возможность монтажа в плотных комплектациях
• Проклеенный корпус - улучшенная герметичность, продлевает срок службы
• Лужёная медь - устойчивость к окислению, стабильный контакт
• Зазубрины внутри гильзы - обеспечивают надёжную фиксацию жилы при обжиме
• Совместимость с лаковой изоляцией - можно использовать с эмалью на проводе без её удаления

Ограничения применения

• Не подходит для алюминиевых жил - только медь
• Максимальное сечение - 1,5 мм2; использование проводов больше этого значения приведёт к плохому обжиму и перегреву
• Не рассчитан на динамические нагрузки - применяется только в стационарных, защищённых от натяжения соединениях
• Не следует применять в средах с агрессивными химическими веществами - ПВХ не устойчив к растворителям и маслам
• Не рекомендован для частого демонтажа - после нескольких разборок контакт теряет плотность

Примеры использования

• Подключение к клеммам автоматических выключателей в щитах
• Соединение проводов с клеммами двигателей, насосов, вентиляторов
• Монтаж в панелях ЧПУ, реле, контроллеров
• Электрооборудование в пищевой, фармацевтической и других отраслях с повышенными требованиями к чистоте и безопасности

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не должно быть торчащих проводков
• Используйте только инструмент с правильной матрицей - для 0,5–1,5 мм2
• Проверяйте плотность обжима: после монтажа потяните провод - он не должен выскальзывать
• Учитывайте посадочный диаметр 5,3 мм - убедитесь, что винт или шпилька имеют точно такую же резьбу M5
• При работе в сыром помещении - используйте этот наконечник вместо неизолированных аналогов
• Артикул 2a5p-ee-pvc от DKC - отличается от обычных НКИ наличием клея и изоляции; не путайте с неизолированными моделями
