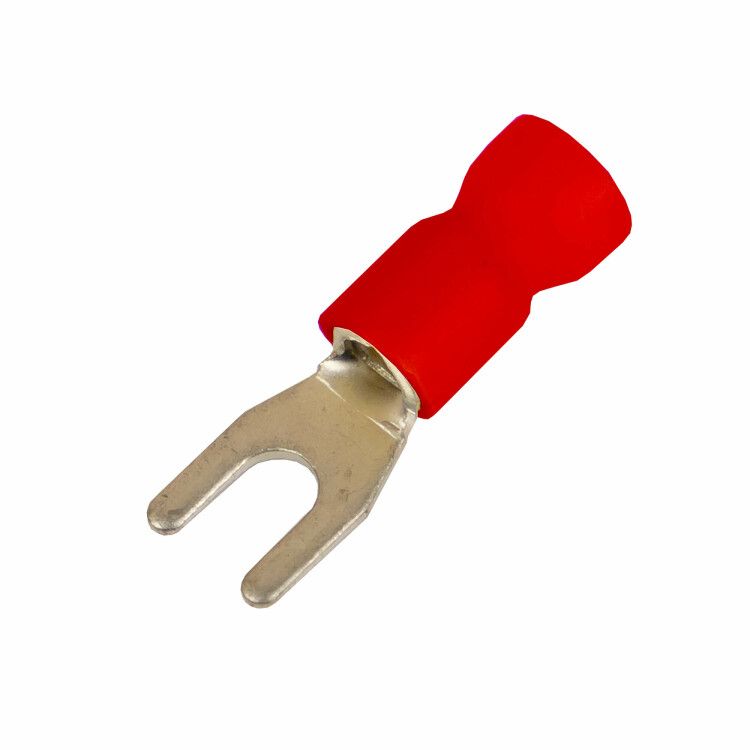

Наконечник вилочный с изолир.фланцем ПВХ легкий ввод жилы 0.25-1.5кв.мм М5 d5.3мм (НВИ) (уп.100шт) DKC 2A15P-EE-PVC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 0,25–1,5 кв.мм М5 (д.5,3 мм) (НВИ) от DKC предназначен для надёжного оконцевания медных проводов в электрических соединениях с напряжением до 600 В. Благодаря изолированному фланцу и улучшенной конструкции, НВИ легко монтировать и безопасно использовать в условиях повышенной влажности или ограниченного доступа.

Назначение и область применения

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 0,25–1,5 кв.мм М5 (д.5,3 мм) (НВИ) используется для оконцевания многожильных и одножильных медных проводов в электрических цепях постоянного и переменного тока. Подходит для быстрого подключения к болтовым соединениям с метрической резьбой М5 (диаметром 5,3 мм). Применяется в распределительных щитах, пультах управления, силовых модулях, станках, конвейерах и других устройствах, где требуется частая замена или обслуживание соединений.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Сечение провода: 0,5–1,5 мм2 (универсальное применение)
• Диаметр отверстия: 5,3 мм (соответствует М5)
• Номинальный ток: 19 А
• Материал контакта: медь М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, серый цвет
• Способ монтажа: опрессовка специальным инструментом
• Стандарт: соответствует DIN
• Классификация по AWG: 16
• Изоляция: полностью закрывает контактную часть и фланец
• Проклеенный фланец: предотвращает попадание влаги и пыли

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 0,25–1,5 кв.мм М5 (д.5,3 мм) (НВИ) совместим с болтами и шпильками диаметром 5,3 мм (3/16 дюйма). Для установки используйте пресс-клещи с матрицей для вилочных наконечников сечением 0,5–1,5 мм2. Обязательно проверьте глубину запрессовки - жила должна полностью войти в гильзу, а изоляция не должна входить в контактную часть. Учитывайте, что изоляция не рассчитана на механическую нагрузку - не допускайте перегибов и растяжений провода после монтажа.

Безопасность и стандарты

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 0,25–1,5 кв.мм М5 (д.5,3 мм) (НВИ) соответствует требованиям стандарта DIN. Изолированный фланец снижает риск случайного контакта с токоведущими элементами. Лужёное покрытие препятствует окислению меди, сохраняя хорошую проводимость даже в условиях высокой влажности. Соответствует нормам безопасности для работы в защищённых от натяжения соединениях.

Преимущества

• Облегчённый ввод жилы благодаря раструбной форме EasyEnter - исключает повреждение многопроволочных жил при заправке
• Зазубрины внутри гильзы обеспечивают прочный и долговечный обжим
• Изолированный фланец защищает от поражения током и короткого замыкания
• Проклеенная изоляция герметизирует место перехода между проводом и наконечником
• Лужёное покрытие продлевает срок службы в агрессивных средах
• Поддерживает работу с лакированной изоляцией проводов - не требует удаления лакового слоя перед монтажом

Ограничения применения

• Не применяется для алюминиевых проводов - только для медных жил
• Не рекомендован для мест с постоянным механическим натяжением - необходимо фиксировать провод дополнительно
• Изоляция ПВХ не выдерживает температур выше +85 C длительно - избегайте установки рядом с нагревательными элементами
• Не предназначен для использования в открытых наружных сетях без дополнительной защиты от УФ-излучения и осадков

Примеры использования

• Подключение термореле в автоматических системах управления
• Монтаж клеммных соединений в панелях питания станков ЧПУ
• Присоединение датчиков и исполнительных механизмов в промышленной автоматизации
• Электрооборудование в пищевой и фармацевтической промышленности - благодаря герметичности и лужёной поверхности

Практические советы

• Перед опрессовкой убедитесь, что жила полностью вошла в гильзу - не должно остаться свободных проволочек
• Выбирайте инструмент с регулировкой усилия - переобжим может повредить изоляцию, недостаточный - вызовет плохой контакт
• Проверяйте посадочный диаметр 5,3 мм на болте - не все М5 имеют точный диаметр; при необходимости используйте шайбу
• При работе с лакированными проводами не зачищайте изоляцию - НВИ специально создан для таких случаев
• Храните наконечники в сухом месте - хотя они герметичны, длительное воздействие влаги может повлиять на клеевой слой
