Наконечник вилочный изолированный НВИ 1.25-5 (50шт.) EKF PROxima | nvi-1.25-5n

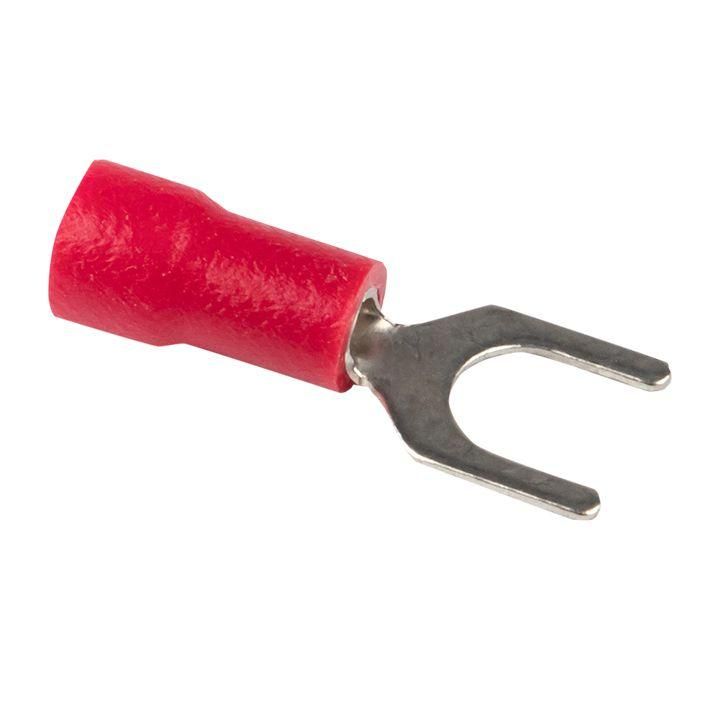

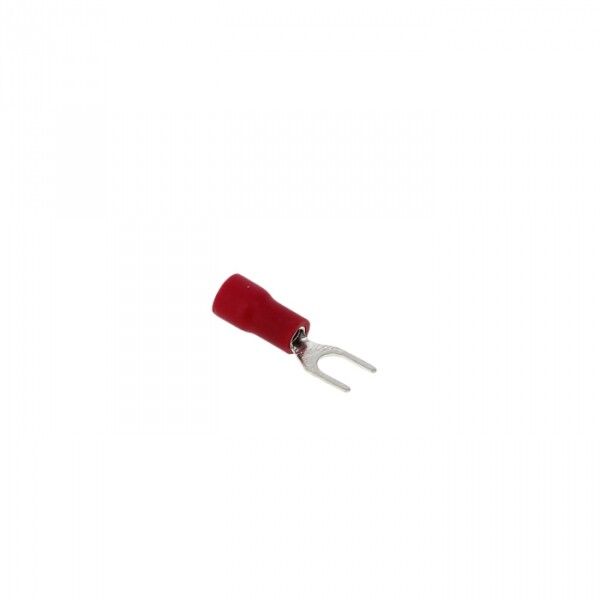

Наконечник вилочный изолированный НВИ 1.25-5 (50 штук) от бренда EKF серии PROxima предназначен для надёжного оконцевания гибких медных проводов с последующим быстрым подключением через винтовые зажимы. Этот тип наконечника особенно удобен там, где требуются частые переключения или обслуживание контактов.

Назначение и область применения

Наконечник вилочный изолированный НВИ 1.25-5 (50 штук) используется для оконцевания многожильных медных проводов сечением от 0,25 до 1,5 мм2. Подходит для установки в устройствах с винтовыми клеммами - например, в автоматических выключателях, реле, клеммных колодках, распределительных щитах и оборудовании управления. Благодаря вилочной форме обеспечивает быстрый доступ к контакту: чтобы отсоединить провод, достаточно просто ослабить винт, не снимая весь модуль.

Технические характеристики

• Номинальное сечение провода: 0,25–1,5 мм2
• Диаметр отверстия: 5 мм - совместим с винтами M3–M4
• Максимальный допустимый ток: 19 А
• Рабочее напряжение: до 690 В
• Материал жилы: медь лужённая - повышает антикоррозийную стойкость и улучшает проводимость
• Изоляция: Поливинилхлорид (ПВХ) красного цвета - защищает от случайного замыкания и легко различима
• Длина втулки: короткая - компактная форма для плотных сборок
• Наружный диаметр изоляции: 4 мм
• Диапазон рабочих температур: от –40 C до +80 C
• Срок гарантии: 84 месяца

Совместимость и монтаж

Наконечник вилочный изолированный НВИ 1.25-5 (50 штук) монтируется методом опрессовки специальным клещами. Для качественного соединения используйте матрицу, подходящую под сечение 0,25–1,5 мм2. Убедитесь, что опрессовка выполнена равномерно - металл жилы должен полностью заполнить цилиндрическую часть наконечника, а изоляция не должна попадать внутрь контактной области. Продукт совместим с проводами с лаковой изоляцией - можно использовать даже без предварительного удаления лакового слоя, так как процесс опрессовки пробивает его.

Безопасность и стандарты

Изоляция из ПВХ соответствует требованиям безопасности при работе под напряжением до 690 В. Цветовая маркировка (красный) указывает на сечение 0,25–1,5 мм2, что снижает риск ошибки при сборке. Лужёное покрытие препятствует окислению меди, сохраняет хорошую проводимость и продлевает срок службы контакта. Гарантия 84 месяца подтверждает соответствие изделий нормам качества EKF PROxima.

Преимущества

• Удобство сервиса: вилочная форма позволяет менять подключение без полного демонтажа оборудования
• Защита от поражения током: изолирующая оболочка исключает случайное прикосновение к токоведущим элементам
• Стабильность контакта: лужёная медь обеспечивает долговременную низкую переходную сопротивление
• Эргономичность: короткая втулка экономит место внутри корпуса устройств
• Совместимость с лакированными проводами: не нужна подготовка жилы перед опрессовкой

Ограничения применения

Не применяйте этот наконечник для однопроволочных (монолитных) проводов - он рассчитан исключительно на многожильные гибкие провода. Также не рекомендуется использовать при температурах ниже –40 C или выше +80 C - возможна потеря эластичности изоляции. Максимальный ток 19 А нельзя превышать, даже при условии хороших . Не подходит для высокочастотных или импульсных нагрузок без дополнительной проверки.

Примеры использования

• Подключение входных/выходных кабелей к автоматическим выключателям в щите
• Монтаж сигнальных цепей в системах управления станков
• Переключаемые участки в тестовых стендах и ремонтных мастерских
• Обвязка реле времени, терморегуляторов, преобразователей частоты
• Сборка панелей управления с часто меняющимися соединениями

Практические советы

• Выбирайте наконечник именно по сечению провода - не ориентируйтесь на внешний вид или цвет изоляции
• Проверьте диаметр винта в вашей клемме: 5 мм отверстие идеально подходит для M3–M4; для других размеров потребуется другой тип
• При использовании в условиях повышенной влажности или агрессивной среды дополнительно контролируйте состояние лужёного слоя
• Храните наконечники в сухом месте - хотя они герметично изолированы, длительное воздействие влаги может повредить изоляцию
• При массовом применении учтите количество в упаковке - 50 штук хватает на несколько десятков точек подключения
