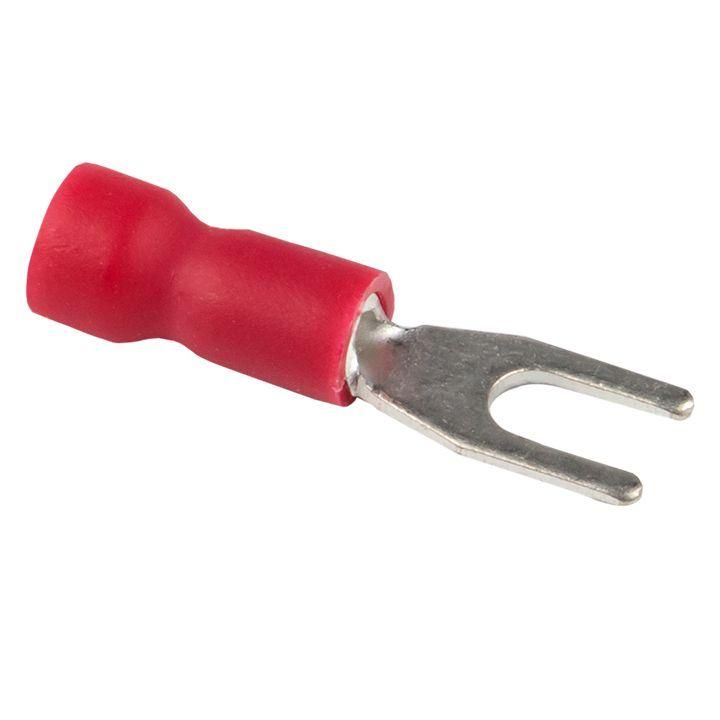

Наконечник вилочный изолированный НВИ 1.25-3 (50шт.) EKF PROxima | nvi-1.25-3n

Наконечник вилочный изолированный НВИ 1.25-3 (50 штук) от EKF PROxima предназначен для надёжного оконцевания гибких медных проводов с последующим подключением через винтовые зажимы. Этот тип наконечника особенно удобен там, где требуется частая замена или переключение проводов - например, в распределительных щитах, пультах управления или на оборудовании с быстродействующими соединениями.

Назначение и область применения

Наконечник вилочный изолированный НВИ 1.25-3 (50 штук) используется для оконцевания многожильных медных проводов сечением от 0,25 до 1,5 мм2. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам, реле и другому оборудованию с винтовыми зажимами. Благодаря вилочной форме и изоляции, он обеспечивает безопасное и быстрое подключение без необходимости полного демонтажа крепления - достаточно ослабить винт, чтобы освободить наконечник. Применяется в промышленной автоматизации, системах управления, силовых щитах и на объектах с высокой частотой обслуживания.

Технические характеристики

• Материал проводника: медь лужёная - повышает corrosion resistance и улучшает контактную проводимость
• Изоляция: поливинилхлорид (ПВХ) красного цвета - защищает от случайного касания, легко различима визуально
• Номинальное сечение провода: 0,25–1,5 мм2 - оптимизировано для гибких многожильных проводов
• Диаметр отверстия: 1,7 мм - совместим с винтами M3
• Наружный диаметр: 4 мм - позволяет установить в компактные клеммы
• Максимальный ток: 19 А - при температуре +30 C
• Рабочее напряжение: до 690 В
• Диапазон температур: от –40 C до +80 C - работает в суровых условиях
• Способ монтажа: опрессовка - требует специальных клещей, обеспечивающих герметичное соединение
• Конструкция втулки: короткая - снижает габариты, подходит для плотных сборок
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник вилочный изолированный НВИ 1.25-3 (50 штук) совместим с винтами диаметром 3 мм (M3). Для монтажа необходимо использовать инструмент для опрессовки с матрицей, подходящей под сечение 0,25–1,5 мм2. Убедитесь, что жила полностью вошла в втулку перед опрессовкой - недостаточно вдавливание приведёт к плохому контакту. После опрессовки проверьте прочность соединения легким растяжением. Изоляция не должна треснуть или сместиться. Лужёная поверхность уменьшает риск окисления, поэтому дополнительная обработка не нужна.

Безопасность и стандарты

Наконечник вилочный изолированный НВИ 1.25-3 (50 штук) соответствует требованиям к безопасности для электротехнических изделий, применяемых в сетях переменного тока до 1000 В. Цвет изоляции (красный) соответствует принятой цветовой маркировке для фазных проводов. Гарантийный срок - 84 месяца, что подтверждает долговечность материалов и качество производства EKF PROxima.

Преимущества

• Изоляция предотвращает короткое замыкание между соседними клеммами
• Вилочная форма позволяет менять подключение без полного снятия провода
• Лужёная медь обеспечивает стабильный контакт даже при длительной эксплуатации
• Короткая втулка экономит место в плотных распределительных коробках
• Подходит для проводов с лаковой изоляцией - не требует удаления лакового слоя перед опрессовкой

Ограничения применения

Не применяйте наконечник вилочный изолированный НВИ 1.25-3 (50 штук) для одножильных жёстких проводов - они плохо фиксируются в втулке и могут выпасть. Также не используйте его в средах с постоянными механическими вибрациями без дополнительной фиксации - возможен самопроизвольный выход из клеммы. Максимальный ток 19 А действителен при нормальной температуре; при повышенной температуре окружающей среды допустимый ток снижается. Не подходит для подключения к клеммам с диаметром винта менее 2,5 мм или более 3,5 мм.

Примеры использования

• Подключение входных цепей к модулям ввода/вывода PLC
• Замена проводов на кнопочных станциях управления
• Обвязка терморегуляторов и реле времени в щитах
• Переключаемые цепи в испытательных стендах
• Монтаж вентиляционных устройств с частым сервисным доступом

Практические советы

• Выбирайте наконечник вилочный изолированный НВИ 1.25-3 (50 штук) только для проводов сечением 0,25–1,5 мм2 - большие сечения не войдут, меньшие будут болтаться
• Учитывайте посадочный диаметр 1,7 мм - он соответствует стандартному винту M3. Перед монтажом сверьтесь с документацией оборудования
• При работе в холодном помещении (+5 C и ниже) нагрейте наконечник до комнатной температуры - ПВХ становится хрупким при низких температурах
• Храните в сухом месте - хотя изоляция защищена, длительное воздействие влаги может снизить её свойства
• Для массового монтажа закупайте сразу 50 штук - так выгоднее, чем брать по одной упаковке
