Наконечник вилочный с изолир.фланцем ПВХ легкий ввод жилы 0.25-1.5кв.мм М4 d4.3мм (НВИ) (уп.100шт) DKC 2A14P-EE-PVC ДКС

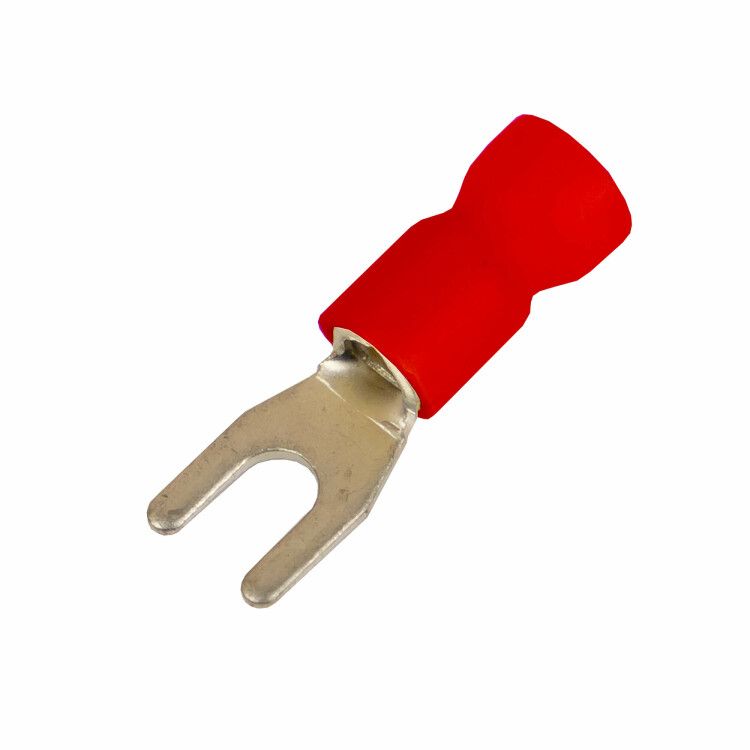

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 0,25–1,5 кв.мм М4 (д.4,3 мм) (НВИ) от DKC предназначен для надёжного и быстрого соединения медных проводов с винтовыми клеммами. Артикул 2a14p-ee-pvc входит в серию Quadro и сочетает удобство монтажа с высокой механической прочностью.

Назначение и область применения

Этот наконечник используется для оконцовки одножильных и многопроволочных медных проводов сечением 0,5–1,5 мм2. Подходит для подключения к болтам и шпилькам диаметром 4,3 мм (метрическая резьба M4). Применяется в распределительных щитах, пультах управления, силовых модулях, автоматических линиях и оборудовании с частым обслуживанием - где требуется быстрая замена или проверка соединений.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Сечение провода: 0,5–1,5 мм2 (соответствует AWG 16)
• Диаметр отверстия: 4,3 мм (M4)
• Номинальный ток: 19 А
• Материал контакта: медь М1, лужённая
• Материал изоляции: ПВХ пластикат, серый цвет
• Способ монтажа: опрессовка
• Изоляция: полностью закрывает контактную часть и фланец
• Соответствие: DIN 46228
• Шпилька: 1/8 дюйма (совместима с большинством европейских и отечественных клемм)
• Проклеенный фланец: да - предотвращает выскальзывание при вибрации

Совместимость и монтаж

Наконечник НВИ совместим с любыми клеммами с метрической резьбой M4 и соответствующим диаметром отверстия. Для установки используйте пресс-клещи с матрицей для вилочных наконечников. Обжим выполняется на участке гильзы - не затрагивайте изоляцию. Убедитесь, что жила полностью вошла в гильзу перед обжимом. Благодаря форме EasyEnter, даже сложные многопроволочные жилы легко вводятся без перегибов и обрывов. После монтажа изоляция остаётся целой, защищая от случайного касания.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46228, что гарантирует соответствие требованиям безопасности Евросоюза и стран СНГ. Изолированный фланец исключает риск поражения током при работе под напряжением. Лужёное покрытие снижает вероятность окисления, особенно в условиях повышенной влажности. Работает при температуре от -40C до +105C. Напряжение до 600 В - безопасно для сетей переменного и постоянного тока.

Преимущества

• Удобный ввод жилы благодаря раструбной форме EasyEnter - уменьшает время монтажа и риск повреждения провода
• Зазубрины внутри гильзы обеспечивают плотный и долговечный контакт при обжиме
• Изолированный фланец защищает от пробоя и случайного прикосновения
• Проклейка фланца предотвращает самопроизвольное отвинчивание при вибрации
• Лужёная медь устойчива к коррозии - подходит для помещений с высокой влажностью
• Совместим с лакированной изоляцией - можно использовать с эмальпроводами

Ограничения применения

Не применяйте для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - возможен перегрев или плохой контакт. Не рекомендован для постоянного воздействия открытых агрессивных сред (например, химические производства без защиты). Не предназначен для работы при температурах выше +105C. Не используйте с алюминиевыми жилами - материал контакта рассчитан только на медь.

Примеры использования

• Подключение термореле в системах HVAC
• Соединение двигателей малой мощности на конвейерах
• Коммутация кнопок и индикаторов в пультах управления
• Обвязка частотных преобразователей и PLC-модулей
• Монтаж в щитах автоматизации пищевых производств - благодаря изоляции и лужению

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - не больше, не меньше
• Проверьте, чтобы все проволочки жилы были равномерно распределены внутри гильзы - не допускайте “выступающих” прядей
• Используйте пресс с регулировкой усилия - слишком слабый обжим вызовет люфт, слишком сильный - повредит гильзу
• При сборке щита помните: фланец изолирован, поэтому он не требует дополнительной изоляции клеммы
• Артикул 2a14p-ee-pvc от DKC хорошо зарекомендовал себя в сервисных работах - идеален для частой замены компонентов
