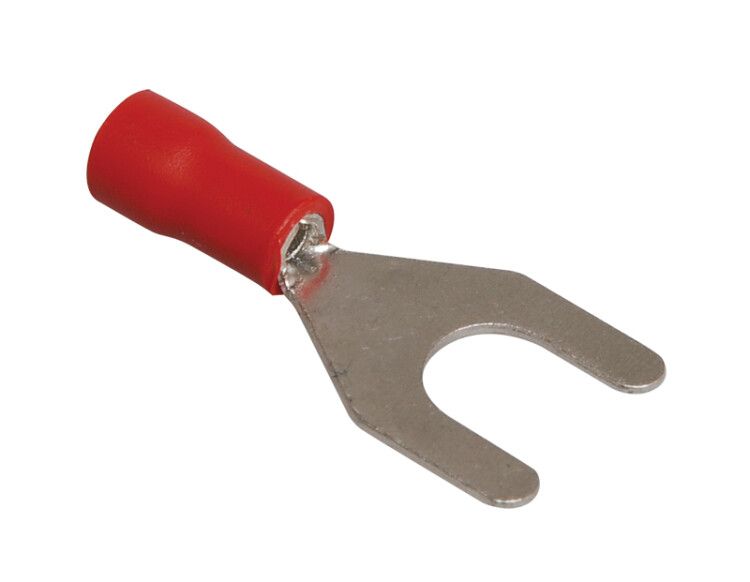

Наконечник кабельный НВИ 1.25-5 красный (100шт) - UNL10-D15-4-5 IEK

Наконечник кабельный НВИ 1,25-5 вилка 0,5-1,5 мм (100 шт) от IEK предназначен для надёжного оконцевания медных проводов сечением 0,5–1,5 мм2 методом опрессовки. Этот тип наконечника применяют там, где требуется быстрый и безопасный доступ к контакту через винтовые зажимы - например, в распределительных щитах, автоматических выключателях или силовой аппаратуре.

Назначение и область применения

Наконечник кабельный НВИ 1,25-5 вилка 0,5-1,5 мм (100 шт) используют для подготовки концов проводов к подключению в винтовых клеммах. Он обеспечивает прочную механическую связь между жилой и зажимом, предотвращает перегрев за счёт равномерного распределения тока и снижает риск ослабления контакта при вибрации или частом обслуживании. Подходит для установки в устройствах управления, панелях автоматики, силовых ящиках, станках и другом оборудовании с винтовыми клеммами.

Технические характеристики

• Форма: вилочная - позволяет легко вставляться в винтовые клеммы с двумя плоскими поверхностями;
• Сечение провода: 0,5–1,5 мм2 - совместим с однопроволочными и многожильными медными проводами указанного диапазона;
• Материал: медь - высокая электропроводность и термостойкость;
• Изоляция: да, красная - цветовая маркировка для удобства идентификации, защита от случайного замыкания;
• Диаметр отверстия: 5 мм - соответствует стандартным винтам M5;
• Наружный диаметр: 4,3 мм - учтён при проектировании габаритов клеммных колодок;
• Способ монтажа: опрессовка - требует специальных клещей, обеспечивающих плотное соединение без пайки;
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном монтаже.

Совместимость и монтаж

Наконечник кабельный НВИ 1,25-5 вилка 0,5-1,5 мм (100 шт) совместим с любыми винтовыми клеммами, рассчитанными на болты М5. Для монтажа необходимо использовать инструмент для опрессовки с матрицей, подходящей под размер 0,5–1,5 мм2. Убедитесь, что жила полностью вошла в трубчатую часть наконечника перед опрессовкой - недостаточно глубокая посадка вызывает повышенное переходное сопротивление. После монтажа проверьте прочность соединения легким потягиванием провода.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50893 и IEC 60947-7-1. Красная изоляция соответствует принятой цветовой системе для обозначения фазных проводов. Применение наконечника исключает выпадение жилы из клеммы и минимизирует риск возгорания при перегрузке. Сертифицирован для работы в условиях температуры от –40C до +80C.

Преимущества

• Увеличивает срок службы клеммного соединения за счёт равномерного давления при опрессовке;
• Защищает жилу от повреждений при затяжке винта - не деформируется сама жила, а только металлическая трубка наконечника;
• Красная изоляция ускоряет диагностику и сборку, особенно в сложных схемах;
• Готовый комплект из 100 штук экономит время при масштабных работах;
• Стандартный размер отверстия 5 мм гарантирует универсальность - подходит ко всем распространённым клеммам IEK, Schneider, ABB, Legrand и аналогичным.

Ограничения применения

• Не для алюминиевых проводов - материал меди несовместим с химическими процессами в алюминии;
• Запрещена пайка - нагрев разрушает изоляцию и изменяет структуру металла, снижая прочность соединения;
• Не рекомендовано использование в цепях переменного тока выше 1000 В - предназначены для низковольтных сетей до 1000 В AC/DC;
• Работают только с винтовыми клеммами; не подходят для push-in или клемм типа “быстрозажим”.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения;
• Монтаж проводов к клеммам тепловых реле и магнитных пускателей;
• Сборка контрольных цепей на заводах и в системах автономного управления;
• Обслуживание оборудования с частым сервисным доступом - наконечники можно многократно отсоединять и подключать без потери качества контакта.

Практические советы

• Выбирайте наконечник именно с таким же сечением, как у вашего провода - переходить на больший размер нельзя даже ради «безопасного запаса»;
• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - лишняя изоляция внутри увеличивает сопротивление;
• Проверяйте соответствие диаметра отверстия (5 мм) и винта - если винт больше, он не войдёт, меньше - будет люфт;
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повредить металл;
• Для массового монтажа используйте набор из нескольких наконечников сразу - так вы сэкономите время и избежите путаницы с цветами.
