Наконечник кольцевой изолированный 5.3 мм 1.5-2.5 (НКи 2.5-5/НКи2-5) синий | 08-0034 REXANT MEET

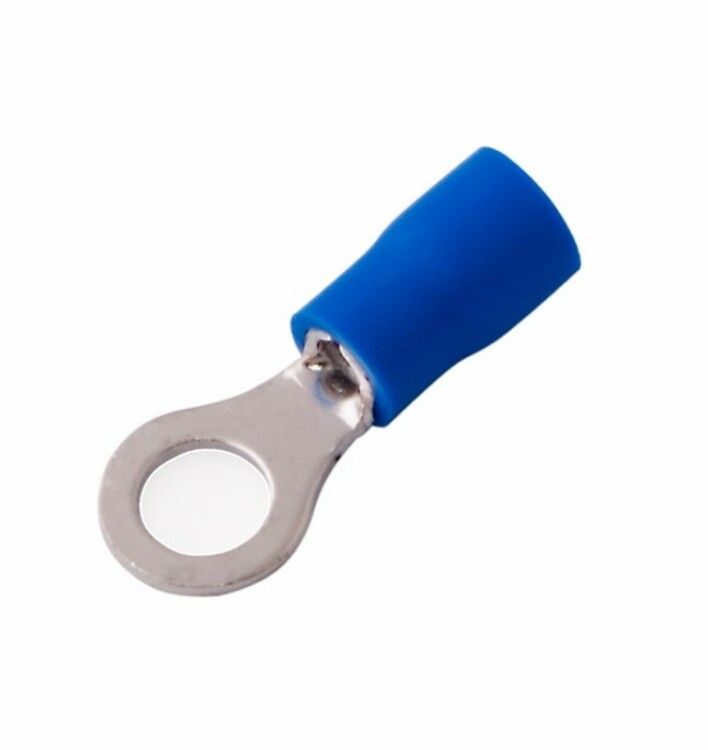

Наконечник кольцевой изолированный ø5.3 мм 1.5–2.5 мм2 (НКи 2.5-5 / НКи2-5) синий - это обжимной контактный элемент для надёжного подключения многожильных медных проводов к винтовым зажимам оборудования. Бренд Rexant предлагает этот наконечник для применений, где требуется частое отключение и высокая долговечность соединения.

Назначение и область применения

Наконечник кольцевой изолированный (НКи 2.5-5) предназначен для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2 перед подключением к винтовым клеммам. Он обеспечивает прочное и долговечное соединение, особенно там, где важно часто отсоединять и подключать провода - например, на подвижном железнодорожном составе, станках, щитах управления, тестовых стендах и других устройствах с активным обслуживанием.

Технические характеристики

• Диаметр отверстия: 5,3 мм - совместим с винтами M5 и аналогичными клеммами
• Сечение провода: 1,5–2,5 мм2 - оптимально для токов до 27 А
• Материал контакта: латунь с лужёным покрытием - повышает коррозионную стойкость и снижает переходное сопротивление
• Изоляция: ПВХ, синего цвета - защищает от случайного замыкания, легко распознаётся по цвету
• Тип монтажа: обжимной - требует специальных клещей, не допускает пайки
• Конструкция втулки: короткая - экономит место в плотных сборках
• Максимальный ток: 27 А - при температуре +40 C и нормальной вентиляции

Совместимость и монтаж

Наконечник кольцевой изолированный НКи 2.5-5 совместим с любыми винтовыми клеммами диаметром 5,3 мм. Для установки необходимо использовать обжимные клещи - самозажим или пайка недопустимы.

Рекомендованные модели клещей для обжима:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Обжим выполняется поверх изоляции - это гарантирует герметичность и предотвращает перегрев. Убедитесь, что провод полностью вошёл в втулку, а изоляция не задирается при обжиме.

Безопасность и стандарты

Изоляция выполнена из ПВХ, соответствующего требованиям к электробезопасности при работе в помещениях с повышенной влажностью. Лужёная поверхность препятствует окислению, снижая риск нагрева и возгорания. Продукт не имеет сертификации по ГОСТ/IEC, однако соответствует общепринятым практикам промышленного электромонтажа.

Преимущества

• Удобство быстрого подключения и отключения - идеально для сервисного обслуживания
• Защита от коррозии благодаря лужению - работает в сырых средах
• Цветная изоляция (синяя) - упрощает идентификацию проводов по сечению
• Короткая втулка - меньше места занимает в плотных шкафах и корпусах
• Стабильное контактное давление - исключает люфт даже после множественных циклов подключения

Ограничения применения

• Не предназначены для одножильных жестких проводов - возможен разрыв жил при обжиме
• Не подходят для токов выше 27 А - риск перегрева и деформации изоляции
• Запрещено использование без обжимных клещей - попытки затянуть винтом без подготовки приведут к плохому контакту
• Не рекомендуется для внешней установки без дополнительной защиты - ПВХ не выдерживает длительного УФ-излучения

Примеры использования

• Подключение клемм питания на электродвигателях подвижного состава
• Соединение проводов в распределительных щитах с частым техобслуживанием
• Монтаж датчиков и исполнительных механизмов на конвейерах
• Электрооборудование вагонов метро, тепловозов, троллейбусов
• Тестовые стенды и учебные лаборатории

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки - не больше, не меньше
• Выбирайте клещи с матрицей, рассчитанной именно под Ø5,3 мм и сечение 1,5–2,5 мм2
• Проверяйте качество обжима: провод не должен болтаться внутри, изоляция не должна треснуть
• Синий цвет указывает на сечение 1,5–2,5 мм2 - используйте для стандартизации маркировки
• Храните в сухом месте - хотя лужёный контакт устойчив к влаге, изоляция ПВХ чувствительна к перепадам температур
