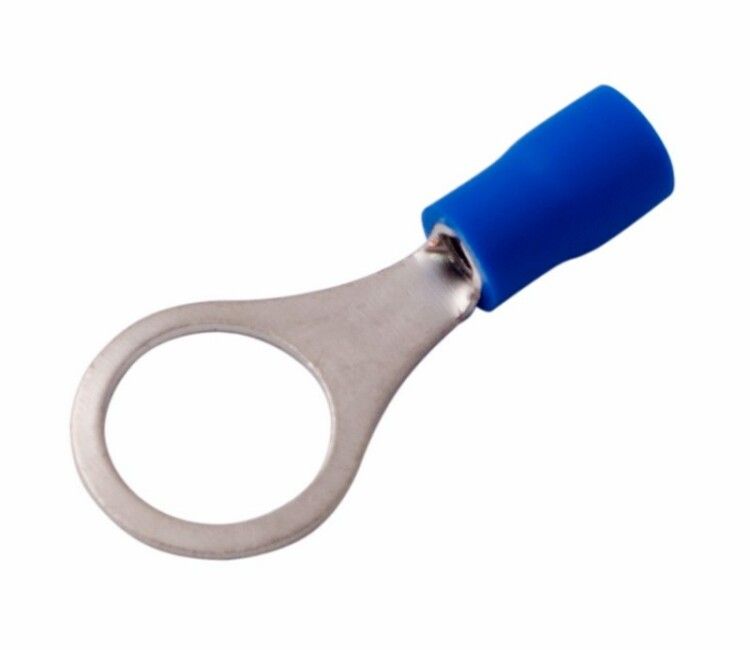

Наконечник кольцевой изолированный 10.5 мм 1.5-2.5 (НКи 2.5-10) синий | 08-0037 REXANT MEET

Наконечник кольцевой изолированный ø10.5 мм 1.5-2.5 мм2 (НКи 2.5-10) синий от Rexant - это обжимной наконечник с изоляцией для надёжного подключения медных проводов сечением 1,5–2,5 мм2 к винтовым зажимам. Артикулы etm08-0037 и 08-0037 подходят для монтажа в условиях влажности, частых демонтажей и подвижных соединениях.

Назначение и область применения

Наконечник кольцевой изолированный (НКи 2.5-10) применяется для оконцевания многожильных медных проводов перед подключением к винтовым клеммам оборудования. Он обеспечивает прочное, долговечное и безопасное соединение, особенно там, где требуется частое отключение - например, на подвижном составе, станках, щитах управления, конвейерах и испытательных стендах. Благодаря изоляции, исключается риск случайного замыкания между соседними клеммами.

Технические характеристики

• Диаметр отверстия: 10,5 мм - совместим с винтами M5, M6 и аналогичными креплениями
• Сечение провода: 1,5–2,5 мм2 - оптимально для токов до 27 А
• Материал контакта: латунь с лужёным покрытием - повышает corrosion resistance и снижает переходное сопротивление
• Изоляция: ПВХ, синего цвета - защищает от прикосновений, выдерживает температуру до +85 C
• Конструкция: короткая - экономит место в плотных распределительных шкафах
• Способ монтажа: обжимной - требует специальных клещей, не допускает пайки

Совместимость и монтаж

Наконечник кольцевой изолированный НКи 2.5-10 монтируется только обжимом. Обжим выполняется **поверх изоляции** - это важно! Для этого используются пресс-клещи с матрицей, соответствующей размеру 1,5–2,5 мм2:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления, что приведёт к плохому контакту и перегреву. Перед обжимом проверьте, чтобы жила полностью вошла в гильзу, а изоляция не была задвинута слишком глубоко - она должна плотно прилегать к основанию наконечника.

Безопасность и стандарты

Наконечник соответствует требованиям к изолированным контактам для силовой электротехники. Лужёная латунь предотвращает окисление, а ПВХ-изоляция не распространяет горение. Применяется в соответствии с ГОСТ 7399 и IEC 60947-7-1. Максимальный рабочий ток - 27 А, что делает его безопасным для цепей до 230 В переменного тока.

Преимущества

• Изолированная конструкция - исключает короткое замыкание и поражение током
• Лужёное покрытие - устойчиво к влаге, подходит для помещений с высокой влажностью
• Удобство монтажа - можно быстро отключить/подключить провод без потери качества соединения
• Ярко-синяя изоляция - легко отличить от других наконечников, упрощает маркировку
• Короткая форма - меньше занимает места в шкафах и распределительных коробках

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных медных
• Не подлежит пайке - механический обжим обязателен
• Рабочая температура выше +85 C недопустима - изоляция деформируется
• Не использовать в средах с постоянным воздействием масел, бензина или растворителей - ПВХ разрушается
• Запрещено применять с винтами больше M6 - диаметр отверстия 10,5 мм не позволяет затянуть крупнее

Примеры использования

• Подключение двигателей и датчиков на конвейерных линиях
• Электрооборудование железнодорожного подвижного состава
• Щиты автоматизации и панели управления
• Стационарные и перемещаемые тестовые установки
• Аварийные системы освещения с частым обслуживанием

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - не более 10 мм
• Проверяйте качество обжима: после сжатия изоляция не должна треснуть, а жила не должна торчать
• При сборке шкафа оставляйте запас провода - так легче будет менять наконечник при необходимости
• Синий цвет указывает на сечение 1,5–2,5 мм2 - используйте этот факт для быстрой визуальной идентификации
• Храните в сухом месте - даже лужёный металл может окислиться при длительном контакте с влагой
