Наконечник кольцевой OptiKit T-K-PVC-2-5(100шт) | 278074 КЭАЗ

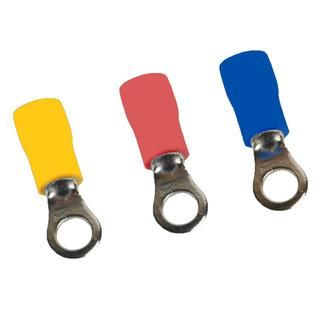

Наконечник кольцевой T-K-PVC-2-5 (упаковка 100 штук) от КЭАЗ Optima предназначен для надёжного соединения медных проводов сечением 1,5–2,5 мм2 с винтовыми зажимами. Лужёная медь и ПВХ-изоляция обеспечивают устойчивость к коррозии и безопасную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Наконечник кольцевой T-K-PVC-2-5 используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 400 В. Применяется там, где требуется прочное и долговечное соединение через винтовую фиксацию - например, в распределительных щитах, контакторах, автоматических выключателях, станках и системах управления.

Технические характеристики

• Номинальное поперечное сечение провода: 1,5 – 2,5 мм2
• Диаметр отверстия: 10 мм - подходит для винтов M4–M5
• Материал: медь с лужёным покрытием - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Изоляция: поливинилхлорид (ПВХ), синего цвета - защищает от случайного замыкания, легко различима
• Рабочая температура: от -40 C до +80 C - подходит для холодных помещений и нагреваемых зон
• Форма гильзы: короткая - компактна, удобна при плотном расположении проводов
• Номинальное напряжение: 400 В

Совместимость и монтаж

Наконечник кольцевой T-K-PVC-2-5 совместим с винтовыми зажимами диаметром 10 мм - типичными для клеммных колодок, автоматов и контакторов серий ABB, Schneider Electric, IEK, КЭАЗ. Для монтажа:

• Зачистите изоляцию провода на длину, соответствующую глубине гильзы (не более 10 мм)
• Вставьте жилу в гильзу и обожмите специальным инструментом - используйте матрицу для сечения 1,5–2,5 мм2
• Убедитесь, что все проволочки жилы заполнены гильзу - не допускайте выпадения отдельных проводков
• Закрепите наконечник винтом - затягивайте равномерно, чтобы не деформировать кольцо

Безопасность и стандарты

Наконечник кольцевой T-K-PVC-2-5 соответствует требованиям к безопасности для оборудования до 400 В. Материалы изоляции (ПВХ) и лужёной меди соответствуют нормам IEC 60947-7-1 и ГОСТ Р 50030.5.5. Цвет изоляции - синий - стандартизирован для нулевых проводников в соответствии с ПУЭ.

Преимущества

• Лужёное покрытие предотвращает окисление меди - продлевает срок службы соединения
• ПВХ-изоляция не горит и не распространяет пламя - обеспечивает пожаробезопасность
• Короткая форма гильзы позволяет экономить место в плотных распределительных коробках
• Синий цвет изоляции ускоряет визуальную идентификацию нулевой жилы при обслуживании
• Упаковка по 100 штук - оптимальна для массового монтажа и хранения на объекте

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы рассчитан только на медь
• Не рекомендован для частых демонтажей - многократная затяжка винта может повредить кольцо или изоляцию
• Не использовать в средах с воздействием открытого огня или высоких температур выше +80 C
• Не предназначена для силовых цепей свыше 400 В - риск пробоя изоляции

Примеры использования

• Подключение нулевого провода к шине N в щите управления
• Присоединение проводов к клеммам теплового реле или магнитного пускателя
• Оконцевание сигнальных проводов в системах автоматизации (PLC, датчики)
• Монтаж в бытовых и промышленных распределительных устройствах

Практические советы

• Выбирайте наконечник T-K-PVC-2-5 именно для сечения 1,5–2,5 мм2 - меньшее сечение не будет надёжно обжато, большее - не войдёт в гильзу
• Обязательно проверяйте диаметр винта перед установкой - 10 мм отверстие требует винта M4–M5; для M3 или M6 нужен другой наконечник
• При работе в сырых помещениях (например, на улице или в цехах с мойкой) убедитесь, что изоляция цела - трещины снижают защиту IP20
• Храните упаковку с наконечниками KЭAZ Optima в сухом месте - даже ПВХ-изоляция теряет эластичность при длительном воздействии УФ-лучей
