Наконечник кольцевой изолированный 8.4 мм 1.5-2.5 (НКи 2.5-8/НКи2-8) синий | 08-0036 REXANT MEET

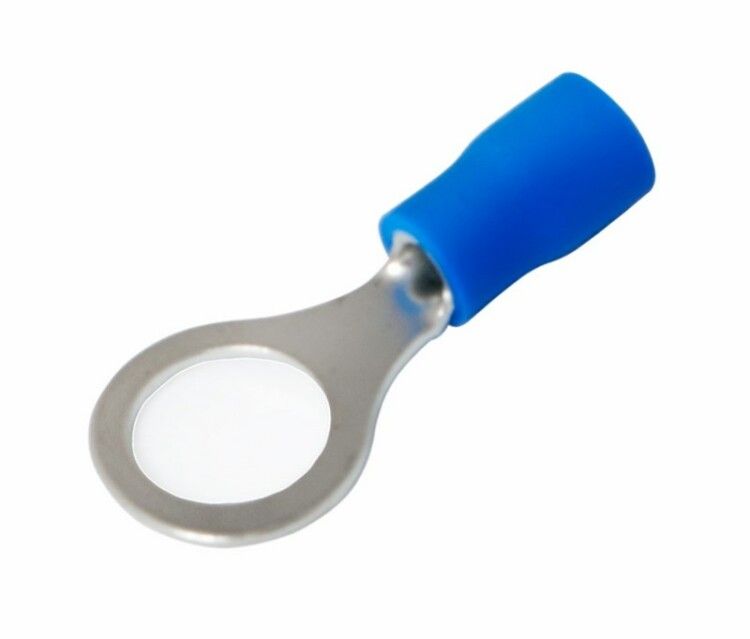

Наконечник кольцевой изолированный ø 8.4 мм 1.5–2.5 мм2 (НКи 2.5-8 / НКи2-8) синий - это обжимной клеммный элемент для надёжного подключения многожильных медных проводов к винтовым зажимам оборудования. Бренд Rexant предлагает этот наконечник как решение для частых переподключений и условий повышенной влажности.

Назначение и область применения

Наконечник кольцевой изолированный (НКи 2.5-8) применяется для оконцевания проводов перед подключением к болтовым или винтовым клеммам. Особенно эффективен там, где требуется частое отключение и подключение - например, на подвижном составе, станках, щитах управления, конвейерах и испытательных стендах. Изолированная конструкция исключает случайные замыкания и повышает безопасность при работе под напряжением.

Технические характеристики

• Сечение провода: 1.5–2.5 мм2 - подходит для многожильных медных проводов указанного диаметра;
• Диаметр отверстия: 8.4 мм - совместим с винтами M4–M5;
• Максимальный ток: 27 А - рассчитан на нагрузки до этого значения при нормальных условиях;
• Материал контакта: латунь с лужёным покрытием - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Изоляция: ПВХ синего цвета - защищает от прикосновений и внешних воздействий;
• Тип монтажа: обжимной - требует специальные клещи для плотного соединения;
• Конструкция: короткая - экономит место в ограниченных пространствах.

Совместимость и монтаж

Наконечник кольцевой изолированный (НКи2-8) монтируется путём обжима специальными пресс-клещами. Обжим выполняется **поверх** изоляционной трубки - это важно для сохранения герметичности и механической прочности. Для работы рекомендованы следующие модели:

• HT-301 H (арт. 12-3014, 12-3014-4);
• HT-301 N (арт. 12-3116);
• HT-301 W (арт. 12-3021, 12-3021-4).

Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления и рискуют повредить изоляцию или плохо закрепить контакт.

Безопасность и стандарты

Изолированная конструкция соответствует требованиям безопасности при работе с напряжением до 1000 В переменного тока. Лужёное покрытие снижает риск окисления контакта, особенно в условиях высокой влажности. Цвет изоляции - синий - стандартизирует применение для проводов сечением 1.5–2.5 мм2 в соответствии с международной практикой цветового кодирования.

Преимущества

• Ускоряет монтаж - не требует скручивания жил или пайки;
• Позволяет многократно отсоединять и подключать провод без потери качества контакта;
• Защитная изоляция предотвращает короткие замыкания и поражение током;
• Лужёная латунь устойчива к коррозии - подходит для цехов, теплиц, судов, автопарков;
• Короткая форма удобна при установке в плотно укомплектованных распределительных шкафах.

Ограничения применения

• Не предназначена для одножильных проводов - возможен плохой обжим и выход из строя;
• Работает только с медными проводами - несовместима с алюминием;
• Максимальный ток 27 А - не следует использовать для мощных нагревательных устройств выше этой отметки;
• Не выдерживает постоянного погружения в воду - IP-класс защиты не указан, значит, не предназначена для открытых уличных установок;
• Запрещено использование без обжимных клещей - попытки затянуть винтом саму изоляцию приведут к её разрушению.

Примеры использования

• Подключение двигателей на конвейерных лентах;
• Электрооборудование железнодорожного подвижного состава;
• Клеммы автоматических выключателей и УЗО в распределительных щитах;
• Стационарные тестовые стенды и ремонтные мастерские;
• Аксессуары для систем освещения с частым обслуживанием.

Практические советы

• Перед обжимом проверьте, что провод полностью вошёл в гильзу - не должно быть торчащих жил;
• Выбирайте обжимные клещи точно по типу наконечника - неверный инструмент деформирует контакт;
• Проверяйте качество обжима: после монтажа слегка дерните провод - он не должен выскальзывать;
• Синий цвет изоляции указывает на сечение 1.5–2.5 мм2 - используйте для быстрой визуальной идентификации;
• Храните наконечники в сухом месте - даже лужёная латунь может терять свойства при длительном воздействии агрессивных сред.
