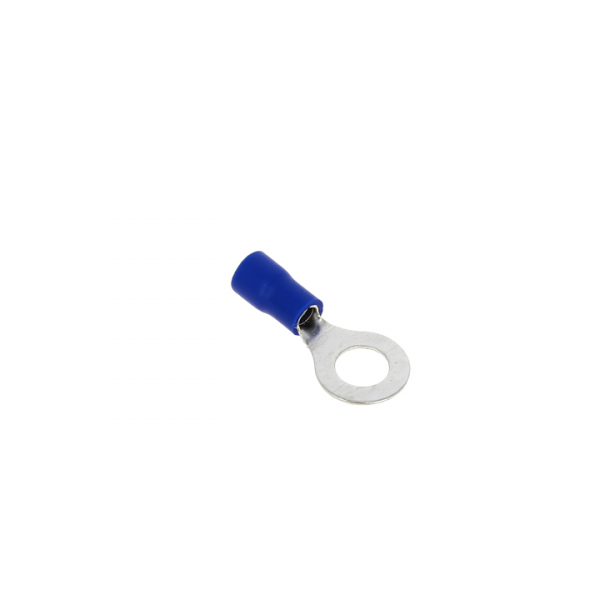

Наконечник кольцевой изолированный НКИ 2-4 (50шт.) EKF PROxima | nki-2-4n

Наконечник кольцевой изолированный НКИ 2.5-4 (50 штук) от бренда EKF серии PROxima предназначен для надёжного оконцевания многопроволочных медных проводов сечением 1–2,5 мм2. Этот тип наконечника обеспечивает прочное и безопасное соединение через винтовые зажимы, что делает его идеальным решением для стационарной установки в распределительных щитах, пультах управления и другом оборудовании.

Назначение и область применения

Наконечник кольцевой изолированный НКИ 2.5-4 используется исключительно для оконцевания гибких многопроволочных медных проводов. Он применяется там, где необходимо закрепить провод с помощью болтового или винтового соединения - например, на клеммах автоматических выключателей, контакторов, реле, силовых шин или оборудования с резьбой М4. Благодаря изоляции, этот наконечник снижает риск случайного замыкания между соседними выводами. Подходит для работы в условиях постоянной нагрузки, где перемещение провода не предусматривается.

Технические характеристики

• Номинальное сечение провода: 1 – 2,5 мм2
• Диаметр отверстия: 4 мм (соответствует метрической резьбе M4)
• Наружный диаметр: 4,5 мм
• Рабочее напряжение: до 690 В
• Максимальный допустимый ток: 27 А
• Материал проводника: медь лужённая
• Изоляция: Поливинилхлорид (ПВХ), цвет - синий
• Конструкция жилы: многопроволочная
• Температурный диапазон: от -40 C до +80 C
• Срок гарантии: 84 месяца
• Способ монтажа: опрессовка специальными клещами
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник кольцевой изолированный НКИ 2.5-4 совместим только с медными многопроволочными проводами. Для монтажа необходимы специальные опрессовочные клещи с матрицей под сечение 2,5 мм2. Убедитесь, что после опрессовки металл трубки плотно обжат вокруг всех жил - это гарантирует минимальное переходное сопротивление. Лаковая изоляция провода не требует удаления перед установкой - наконечник проходит её без повреждения. После монтажа кольцо одевается на винт М4; затяжка должна выполняться с усилием, указанным в документации оборудования, чтобы избежать деформации или проскальзывания.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к безопасности для электромонтажных изделий. Его изоляция выполнена из ПВХ, устойчивого к механическому воздействию и химическим средам. Защитное лужёное покрытие препятствует окислению меди, сохраняет хорошую проводимость и увеличивает долговечность соединения. Применение в цепях переменного и постоянного тока допускается в рамках заявленных значений напряжения и тока.

Преимущества

• Удобство сборки: изоляция защищает оголённую часть провода даже при слабой затяжке винта
• Стандартный размер отверстия (M4) позволяет использовать с большинством распространённых клемм и аппаратов
• Высокая термостойкость: работает в широком диапазоне температур, включая холодные условия (-40 C)
• Лужёная медь снижает риск коррозии и продлевает срок службы соединения
• Ярко-синяя изоляция легко отличаема, способствует быстрой идентификации сечения провода

Ограничения применения

• Не однопроволочные (монолитные) провода - возможна трещина в жиле при опрессовке
• Запрещено применять для проводов сечением более 2,5 мм2 - есть риск перегрева и выхода из строя
• Не рекомендован для частых отсоединений/переключений - лучше выбрать вилочный наконечник
• Не предназначен для внешней установки без защиты корпуса - хотя IP-класс не указан, ПВХ-изоляция не рассчитана на длительное воздействие осадков и УФ

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щите
• Присоединение проводов к клеммам теплового реле или контактора
• Монтаж сигнальных цепей в пульте управления станком
• Соединение проводов с заземляющей шиной в распределительном устройстве

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - используйте только 1–2,5 мм2
• Выбирайте клещи с регулировкой давления и подходящими матрицами - некачественная опрессовка вызывает нагрев и отказ
• Проверяйте качество соединения: попробуйте потянуть провод - он не должен выскальзывать из наконечника
• При использовании нескольких одинаковых наконечников в одном месте - группируйте их по цвету изоляции для удобства обслуживания
• Храните в сухом помещении - хоть материал герметичен, высокая влажность может влиять на адгезию изоляции
