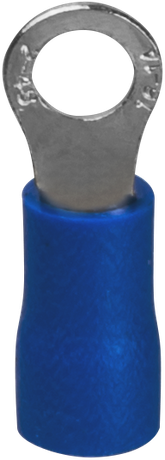

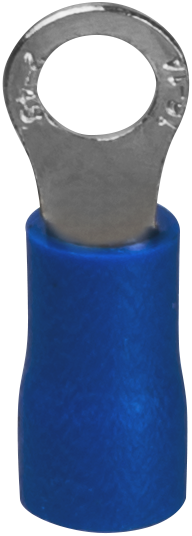

Наконечник кабельный кольцевой изолированный (НКИ) 61 049 NET-RTI-2.5-4-B50 (уп.50шт) Navigator 61049 20251

Наконечник кабельный кольцевой изолированный НКИ 2.5-4, синий (50 шт/упак) от бренда Navigator предназначен для надёжного соединения многожильных медных проводов сечением 1,5–2,5 мм2 через опрессовку. Этот элемент серии NET-RTI обеспечивает механическую прочность и электроизоляцию, подходящий для распределительных щитов, автоматических выключателей и других устройств с зажимами на 4,3 мм.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 2.5-4 используется для оконцевания многожильных медных проводов перед подключением к болтовым зажимам. Применяется в электромонтаже: в щитах управления, на автоматах, контакторах, клеммах оборудования. Подходит для промышленных установок, систем автоматизации, бытовых распределительных коробок. Цвет синий соответствует стандартному обозначению фазы L1 в трёхфазных сетях 380 В.

Технические характеристики

• Номинальное сечение кабеля: 1,5 – 2,5 мм2
• Диаметр отверстия: 4,3 мм - совместим с винтами M4, M4,5
• Наружный диаметр: 4,9 мм - учитывать при компактном расположении в клеммнике
• Материал контакта: медь никелированная - улучшает антикоррозийные свойства и снижает переходное сопротивление
• Материал изоляции: ПВХ пластикат самозатухающий - не распространяет горение, устойчив к нагреву
• Рабочее напряжение: до 380 В
• Номинальный ток: 27 А
• Диапазон температур: от -55 C до +105 C
• Степень защиты IP20 - защита от доступа пальцами, но не от пыли и воды
• Гарантия: 3 года
• Упаковка: 50 штук

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 2.5-4 монтируется методом опрессовки специальным инструментом - клещами с матрицей под сечение 2,5 мм2. Перед опрессовкой необходимо зачистить жилу на длину, равную глубине гильзы наконечника. Не допускается использование плоскогубцев или обычных кусачек - это повредит контакт и снизит надёжность соединения. Кольцевая форма позволяет легко закрепить наконечник на болте и затянуть гайкой. Убедитесь, что диаметр болта не превышает 4,3 мм - иначе соединение будет люфтить.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в сетях переменного тока до 380 В. Самозатухающая изоляция ПВХ предотвращает возгорание при перегрузках. Стандарт IP20 гарантирует безопасность при использовании внутри закрытых корпусов, где исключён доступ к токоведущим частям. Гарантийный срок 36 месяцев подтверждает соответствие качественным нормам производства серии NET-RTI.

Преимущества

• Никелированная медь снижает окисление контакта - продлевает срок службы соединения
• ПВХ-манжета защищает жилу от перегиба и случайного касания соседних проводников
• Чёткая цветовая маркировка (синий) ускоряет идентификацию фазы при сборке
• Высокая термостойкость (-55…+105 C) позволяет применять в условиях экстремальных температур
• Упаковка по 50 шт. удобна для крупных проектов и минимизирует расходы на доставку

Ограничения применения

Не применяется для одножильных проводов - риск разрушения жилы при опрессовке. Не рекомендован для открытых установок вне корпусов - степень защиты IP20 не защищает от влаги и пыли. Не использовать в цепях постоянного тока выше 380 В. Не допускается повторное использование после демонтажа - деформация гильзы снижает контактное давление. Не совместим с зажимами диаметром менее 4,3 мм или более 5 мм.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения
• Оконцевание фазных проводов в частотных преобразователях
• Зажимы контакторов в системах конвейеров и насосных станций
• Подключение к клеммным колодкам в пультах управления станков

Практические советы

• Выбирайте наконечник строго по сечению кабеля - перегрузка сечения 2,5 мм2 может вызвать перегрев
• Перед опрессовкой проверьте, чтобы все жилы были полностью заполнены гильзу - не должно быть свободных концов
• Для контроля качества опрессовки используйте инструмент с регулировкой усилия - недостаточно плотное соединение увеличивает сопротивление
• При работе в холоде (+5 C и ниже) согрейте наконечник руками - ПВХ становится хрупким при низких температурах
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на адгезию материала
