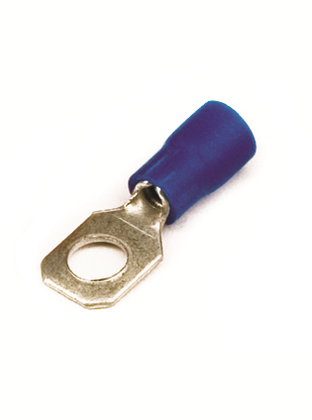

Наконечник кабельный НКИ 2.5-8 с изолированным фланцем синий (50шт) - 2B8P ДКС

Наконечник кабельный изолированный с отверстием под винт 1,5–2,5 мм2, диаметр отверстия 8,2 мм, синий (упаковка 50 шт) от DKC (ДКС) - это готовое решение для надёжного соединения медных жил с клеммами через винтовой зажим. Артикул 2b8p подходит для монтажа в распределительных щитах, оборудовании управления и силовых цепях с напряжением до 600 В.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением 1,5–2,5 мм2 перед подключением к винтовым клеммам. Применяется в системах автоматизации, электрооборудовании станков, пультах управления, щитах распределения энергии и других устройствах, где требуется прочное и долговечное соединение. Подходит как для переменного, так и для постоянного тока.

Технические характеристики

• Номинальное сечение кабеля: 1,5 – 2,5 мм2
• Диаметр отверстия под винт: 8,2 мм (соответствует метрической резьбе M8)
• Материал: медь с лужёным покрытием
• Изоляция: поливинилхлорид (ПВХ), синего цвета
• Способ монтажа: опрессовка специальным инструментом
• Форма контактной площадки: кольцевая (для равномерного давления при затяжке)
• Соответствие стандартам: да (включает UL 94, класс горючести V0)
• Упаковка: 50 штук в одной упаковке

Совместимость и монтаж

Наконечник совместим с любыми винтовыми клеммами, имеющими резьбу M8 и достаточным зазором под головку винта. Для установки необходим инструмент для опрессовки с матрицей, подходящей под сечение 1,5–2,5 мм2. Обжим должен быть выполнен равномерно по всей длине гильзы - это гарантирует герметичность и механическую прочность соединения. Кабель предварительно зачищается на длину, указанную в инструкции к инструменту (обычно 10–12 мм).

Безопасность и стандарты

Изделие соответствует требованиям безопасности по стандарту UL 94, класс горючести V0 - материал изоляции самозатухающий, не распространяет пламя. Лужёное покрытие снижает риск окисления меди, что особенно важно во влажных или агрессивных средах. Соответствие стандарту подтверждает возможность использования в промышленных и коммерческих объектах.

Преимущества

• ПВХ-изоляция защищает от случайного касания и замыкания между соседними клеммами
• Лужёное покрытие повышает срок службы в условиях высокой влажности и перепадов температур
• Зазубрины внутри гильзы усиливают сцепление с жилой, исключают проскальзывание после обжима
• Синий цвет изоляции позволяет легко идентифицировать сечение кабеля по цветовой маркировке
• Поддерживает работу с лакированной изоляцией - не требует удаления лакового слоя перед монтажом

Ограничения применения

Не применяется для алюминиевых проводов - материал гильзы рассчитан только на медь. Не рекомендован для частых демонтажей: многократная затяжка/ослабление винта может деформировать контактную площадку. Не подходит для кабелей с сечением менее 1,5 мм2 или более 2,5 мм2 - возможна потеря контакта или повреждение наконечника. Установка без опрессовки (например, просто вставкой в клемму) недопустима - соединение будет ненадёжным.

Примеры использования

• Подключение входных кабелей питания к автоматическим выключателям в щите
• Соединение проводов с клеммами частотных преобразователей
• Присоединение сигнальных линий к контроллерам PLC
• Монтаж заземляющих проводников в промышленном оборудовании
• Обвязка двигателей и насосов с клеммными колодками M8

Практические советы

• Перед обжимом проверьте соответствие диаметра винта (M8) и отверстия наконечника - 8,2 мм допускает использование винтов с головкой под шестигранник или крестовую отвёртку
• Выбирайте инструмент для опрессовки с регулировкой усилия - переобжим может повредить изоляцию, недостаточный - вызовет плохой контакт
• При работе с многожильным проводом используйте наконечники с внутренней зазубриной - они лучше удерживают все жилы
• Храните в сухом месте: хотя изоляция ПВХ устойчива, длительное воздействие УФ-лучей или масла может её повредить
• Артикул 2b8p от DKC (ДКС) - часть серии Quadro; совместим с другими изделиями этой серии по цветовой и размерной стандартизации
