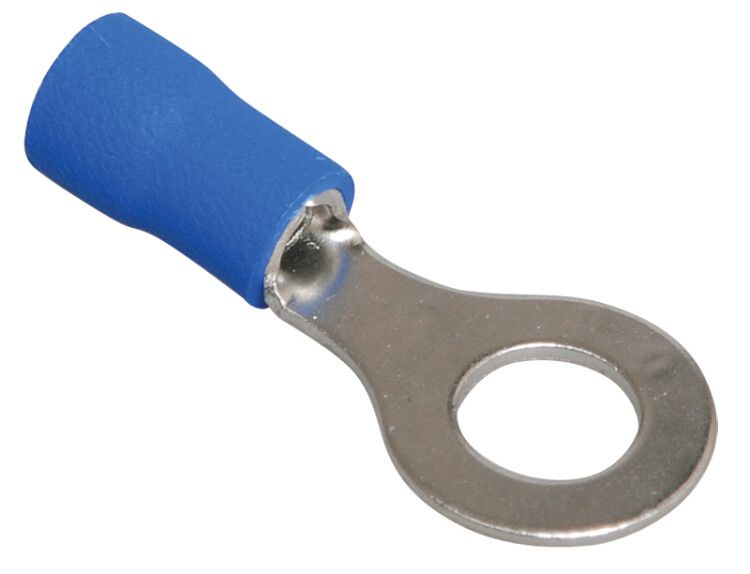

Наконечник кабельный НКИ 2-3 синий (100шт) - UNL20-D25-4-3 IEK

Наконечник кабельный НКИ 2-3 кольцо 1,5-2,5 мм (упаковка 100 шт) от IEK предназначен для надёжного оконцевания многожильных медных проводов сечением 1,5–2,5 мм2. Лужёная медь и синяя изоляция обеспечивают долгую работу в условиях повышенной влажности, а компактная форма позволяет использовать его там, где важна плотная фиксация через винтовые зажимы.

Назначение и область применения

Наконечник кабельный НКИ 2-3 кольцо 1,5-2,5 мм (упаковка 100 шт) применяется для подготовки концов проводов перед подключением к винтовым клеммам, автоматическим выключателям, контакторам и другим устройствам с болтовым соединением. Подходит для монтажа в распределительных щитах, пультах управления, силовой аппаратуре и оборудовании с частыми вибрациями - например, на станках, транспортерах, системах автономного освещения.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2 - подходит для проводов средней мощности, часто используемых в бытовых и промышленных цепях до 10 А
• Диаметр отверстия: 3 мм - совместим с винтами M3, наиболее распространённым размером в электрооборудовании
• Материал: медь - обеспечивает высокую электропроводность и термостойкость
• Покрытие: лужёное - защищает от окисления, продлевает срок службы в сыром воздухе
• Изолированный тип - внешняя синяя изоляция предохраняет от случайного замыкания и упрощает цветовое различение
• Наружный диаметр: 4,9 мм - учтите этот размер при выборе места установки в ограниченном пространстве
• Способ монтажа: опрессовка - требует специального инструмента, исключает пайку
• Гарантия: 3 года - подтверждает соответствие качественным стандартам производства

Совместимость и монтаж

Наконечник кабельный НКИ 2-3 кольцо 1,5-2,5 мм (упаковка 100 шт) совместим с любыми винтовыми клеммами, имеющими диаметр отверстия 3 мм. Для монтажа требуется пресс-клещи с матрицей для наконечников типа “кольцо” сечением 1,5–2,5 мм2. Перед опрессовкой необходимо зачистить изоляцию провода на длину, равную глубине гильзы наконечника - около 8–10 мм. Убедитесь, что все жилы полностью вошли в трубчатую часть, иначе возможен перегрев.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для соединений в низковольтных сетях. Лужёное покрытие снижает риск коррозии, а изолирующий корпус препятствует прикосновению к токоведущим элементам после монтажа. Соответствует классу защиты IP20 внутри электрошкафов.

Преимущества

• Удобство сборки: один тип наконечника покрывает два стандарта сечений (1,5 и 2,5 мм2), экономя время и запасы
• Стабильность контакта: кольцевая форма гарантирует равномерное давление на винт, минимизирует люфт
• Защита от окисления: лужение сохраняет проводимость даже при длительной работе в помещениях с высокой влажностью
• Цветовая маркировка: синяя изоляция легко отличается от других цветов, ускоряет диагностику и обслуживание

Ограничения применения

• Не для однопроволочных (монолитных) жил - рассчитан только на многожильные провода
• Не рекомендован для постоянного погружения в жидкости или открытого монтажа вне закрытых корпусов
• Работает только при температуре от –40C до +105C; выше указанных значений возможно повреждение изоляции
• Требуется точный подбор пресс-клещей: использование неподходящего инструмента вызовет плохую опрессовку и нагрев

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в этажном щите
• Присоединение проводов к клеммам теплового реле в пускателях
• Фиксация заземляющих проводников в распределительных устройствах
• Обвязка двигателей, насосов и вентиляторов с винтовыми клеммами

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр наконечника точно совпадал с диаметром винта - 3 мм, как указано
• При использовании в вибрирующей среде дополнительно затяните винты после первичного монтажа спустя 24 часа
• Храните упаковку в сухом месте: хотя материал лужёный, длительное воздействие влаги может повредить картон
• Для массового монтажа удобнее брать сразу упаковку из 100 шт - так проще контролировать расход и избежать перебоя в работе
• Не путайте с наконечниками типа “штырь”: здесь важно именно кольцо, которое можно свободно повернуть вокруг винта при затяжке
