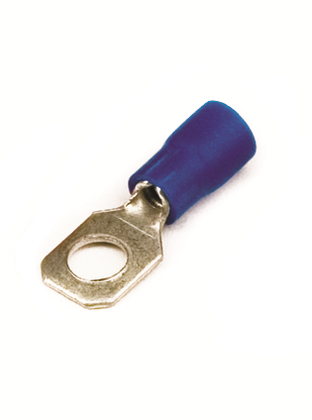

Наконечник кабельный НКИ 2.5-10 изолированный фланец синий (50шт) - 2B10P ДКС

Наконечник кабельный изолированный с отверстием под винт и фланцем 1.5-2.5 кв.мм, d 10.2 мм, синий (уп. 50шт) DKC, НКИ - это готовое решение для надёжного соединения медных проводов сечением 1,5–2,5 мм2 с клеммами через болтовые соединения. Бренд DKC предлагает этот наконечник в упаковке по 50 штук, что удобно для массового монтажа в распределительных щитах и промышленном оборудовании.

Назначение и область применения

Наконечник кабельный изолированный с отверстием под винт и фланцем 1.5-2.5 кв.мм, d 10.2 мм, синий (уп. 50шт) DKC, НКИ используется для оконцевания одножильных и многожильных медных проводов перед подключением к клеммным колодкам, автоматическим выключателям, контакторам и другим устройствам с болтовым зажимом. Подходит для цепей переменного и постоянного тока с напряжением до 600 В. Применяется в электроустановках промышленного оборудования, системах управления, конвейерах, станках и распределительных щитах.

Технические характеристики

• Тип: наконечник кабельный изолированный (НКИ)
• Номинальное сечение кабеля: 1,5 – 2,5 мм2
• Диаметр отверстия под винт: 10,2 мм
• Размер резьбы: M10
• Материал гильзы: медь
• Покрытие: лужёное (защита от коррозии)
• Изоляция: поливинилхлорид (ПВХ), цвет - синий
• Форма контактной площадки: кольцевая (фланец с плоской поверхностью)
• Способ монтажа: опрессовка специальным инструментом
• Соответствие стандартам: да (включает класс горючести V0 по UL 94)

Совместимость и монтаж

Наконечник кабельный изолированный с отвердием под винт и фланцем 1.5-2.5 кв.мм, d 10.2 мм, синий (уп. 50шт) DKC, НКИ совместим с клеммами, имеющими боковые ограничители и болты M10. Для установки требуется обжимной инструмент с матрицей для сечения 1,5–2,5 мм2. Убедитесь, что глубина захода гильзы в инструмент соответствует длине наконечника - не допускайте пережима изоляции. После опрессовки проверьте прочность соединения легким рывком. Изоляция не должна треснуть или сместиться.

Безопасность и стандарты

Наконечник кабельный изолированный с отверстием под винт и фланцем 1.5-2.5 кв.мм, d 10.2 мм, синий (уп. 50шт) DKC, НКИ соответствует требованиям безопасности: материал изоляции имеет класс горючести V0 по UL 94 - самозатухающий, не распространяет пламя. Лужёное покрытие снижает риск окисления и повышает долговечность контакта. Соответствие стандартам подтверждено производителем, однако сертификаты следует запрашивать отдельно для официального документирования проекта.

Преимущества

• Изолированная конструкция исключает случайные замыкания между фазами и землёй
• Лужёное покрытие предотвращает коррозию даже во влажной среде
• Зазубрины внутри гильзы усиливают механическую связь с жилой при обжиме
• Кольцевая форма фланца обеспечивает равномерное давление на клемму и устойчивость к вибрации
• Синий цвет изоляции позволяет легко идентифицировать провода по цветовой маркировке

Ограничения применения

• Не предназначена для многожильных проводов с очень тонкими жилами - возможна деформация при обжиме
• Не рекомендуется использовать в условиях температур выше +85 C - ПВХ-изоляция теряет эластичность
• Не подходит для кабелей с сечением менее 1,5 мм2 или более 2,5 мм2 - риск плохого контакта или разрушения гильзы
• Не применяется в цепях с напряжением свыше 600 В - изоляция не рассчитана на высокие потенциалы

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щите освещения
• Присоединение проводов к клеммам частотного преобразователя
• Обжим проводов питания на контакторах в системах автоматизации
• Установка в распределительных коробках промышленных станков с контролируемым питанием

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишний металл вызывает перегрев
• Выбирайте инструмент с регулировкой усилия - слишком слабый обжим приведёт к люфту, слишком сильный - к пробою изоляции
• Проверяйте соответствие диаметра отверстия (10,2 мм) и болта (M10): если болт не проходит свободно - возможно, резьба повреждена
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может ослабить контакт
• Для крупносерийного монтажа используйте упаковку по 50 штук - экономит время на закупке и минимизирует риск перепутать размеры
