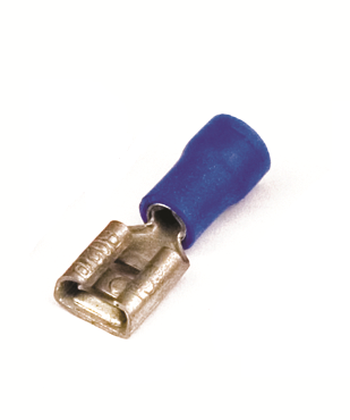

Наконечник плоский РпИм 2.5-5-0.5 синий QUADRO (100шт) с изолированным фланцем (розетка) - 2B05P ДКС

Наконечник плоский с изолированным фланцем (розетка) 1.5-2.5 кв.мм 4.8х0.5 мм РпИм QUADRO, DKC - это надёжный элемент для быстрого и безопасного соединения медных проводов сечением 1,5–2,5 мм2 в распределительных щитах, пультах управления и силовых цепях. Бренд DKC и серия Quadro обеспечивают соответствие промышленным требованиям к качеству и долговечности.

Назначение и область применения

Этот наконечник предназначен для оконцевания одножильных и многожильных медных проводов, чтобы обеспечить прочное и герметичное соединение с разъёмами типа “розетка” (мама). Применяется в системах автоматизации, на станках, в панелях управления, в освещении и других устройствах, где требуется частое подключение/отключение. Подходит для цепей переменного и постоянного тока до 600 В.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2 - подходит для проводов средней мощности
• Размер контакта: 4,8 × 0,5 мм - совместим с типовыми разъёмами “мама”
• Максимальный ток: 15 А - допустимая нагрузка при нормальных условиях эксплуатации
• Материал контакта: электротехническая медь - высокая проводимость и механическая устойчивость
• Лужёное покрытие - защищает от окисления и продлевает срок службы
• Материал изоляции: ПВХ - устойчив к перегреву, химически стойкий, гибкий
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Исполнение: гильза с изолированным фланцем - исключает случайное замыкание на корпус

Совместимость и монтаж

Наконечник плоский с изолированным фланцем (розетка) 1.5-2.5 кв.мм 4.8х0.5 мм РпИм QUADRO, DKC совместим с разъёмами стандарта “Faston” (торцевые штыревые контакты) с размером 4,8×0,5 мм. Для установки используйте специальный обжимной инструмент с матрицей для данного сечения. Обжим должен быть равномерным - не допускается повреждение изоляции или неплотное прилегание к жиле. Убедитесь, что жила полностью вошла в гильзу перед обжимом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 600 В. Изолированный фланец предотвращает риск поражения током при работе под напряжением. Материалы (медь и ПВХ) не выделяют токсичных веществ при нагреве. Соответствует международным нормам для компонентов быстроразъёмных соединений.

Преимущества

• Изолированный фланец снижает вероятность КЗ при монтаже в плотном пространстве
• Лужёная поверхность контакта улучшает проводимость и уменьшает переходное сопротивление
• Синий цвет легко отличается от других наконечников - ускоряет диагностику и обслуживание
• Удобная форма позволяет быстро вставлять и извлекать из разъёма без инструментов
• Стандартная гильза обеспечивает надёжную фиксацию даже при вибрациях

Ограничения применения

• Не применяется для алюминиевых проводов - возможен химический контакт и разрушение соединения
• Не рекомендован для цепей выше 15 А - превышение тока вызывает перегрев и деформацию
• Не используется в условиях постоянного погружения в воду - хотя ПВХ водостойкий, не является IP67
• Не подходит для частых изгибов после монтажа - место соединения не рассчитано на динамические нагрузки

Примеры использования

• Подключение терморегуляторов к нагревательным элементам
• Соединение двигателей с частотными преобразователями
• Фиксация проводов в распределительных щитах с модульными разъёмами
• Обслуживание оборудования в пищевой и фармацевтической промышленности - благодаря устойчивости ПВХ к моющим средствам

Практические советы

• Перед обжимом проверьте, что сечение провода попадает в диапазон 1,5–2,5 мм2 - меньшие или большие жилы приведут к плохому контакту
• Используйте только инструмент с правильной матрицей - некорректный обжим может сломать фланец или раздавить изоляцию
• Проверяйте плотность соединения: если наконечник болтается в разъёме - замените его
• Храните в сухом месте - длительное воздействие влаги может вызвать окисление даже лужёной меди
• При сборке щита помните: синий цвет указывает на сечение 1,5–2,5 мм2 - это помогает избежать путаницы при ремонте
