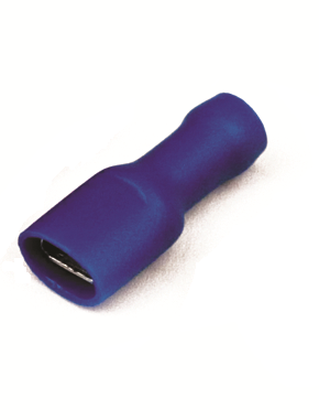

Наконечник плоский РппИм 1.5-2.5 0.8 синий QUADRO (1 00шт) полностью изолированный (розетка) - 2B01TP ДКС

Наконечник плоский изолированный (розетка) 1.5–2.5 кв.мм 4.8×0.8 мм РппИм, QUADRO, DKC - это готовый соединительный элемент для надёжного подключения медных проводов сечением 1,5–2,5 мм2 к клеммным колодкам. Применяется в распределительных щитах, автоматике и оборудовании с частым обслуживанием. Бренд DKC и серия QUADRO обеспечивают соответствие промышленным требованиям к качеству и долговечности.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов перед подключением к клеммам. Его форма «мама» позволяет легко вставлять в стандартные розеточные клеммы, что ускоряет монтаж и исключает необходимость в дополнительных зажимах. Подходит для систем управления, силовой аппаратуры, панелей автоматики, станков и конвейеров. Работает в цепях переменного и постоянного тока до 600 В.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2 - подходит для проводов средней мощности
• Размер контакта: 4,8 × 0,8 мм - совместим с большинством стандартных клеммных колодок
• Материал контактной части: электротехническая медь - высокая проводимость и прочность
• Лужёная поверхность - защищает от окисления и продлевает срок службы
• Материал изоляции: ПВХ - устойчив к механическим повреждениям и химическим воздействиям
• Цвет изоляции: синий - соответствует цветовой маркировке нулевых проводников (по ГОСТ/IEC)
• Длина лопатки: 6 мм - оптимальна для плотного контакта в клеммах
• Максимальный ток: 15 А - рассчитан на нагрузки типичных бытовых и промышленных устройств
• Класс горючести: V0 по UL 94 - самозатухающий материал, снижает риск распространения огня

Совместимость и монтаж

Наконечник совместим с клеммами, имеющими габариты 4,8×0,8 мм - такие часто встречаются в устройствах Schneider, Siemens, ABB, Legrand и других производителей. Для установки:

• Зачистите конец провода на длину, равную глубине гильзы (обычно 8–10 мм)
• Вставьте жилу в гильзу и обожмите специальным инструментом - используйте матрицу для сечений 1,5–2,5 мм2
• Убедитесь, что изоляция не задрана и не попала в зону обжима
• Вставьте лопатку в клемму до упора - слышен характерный щелчок при правильном соединении

Не применяйте обычные клещи - требуется профессиональный обжимной инструмент с регулировкой усилия.

Безопасность и стандарты

Изоляция выполнена из материала класса горючести V0 по UL 94 - при возгорании она не поддерживает пламя. Соответствует международным нормам безопасности для электроустановок до 600 В. Лужёное покрытие предотвращает образование оксидов, которые могут вызвать перегрев. Наконечник не содержит свинца и соответствует RoHS.

Преимущества

• Интегрированная изоляция - не требует дополнительной термоусадки или изоленты
• Стандартная форма «мама» - совместим с широким спектром клеммных блоков
• Ярко выраженный синий цвет - упрощает визуальную идентификацию нулевой жилы
• Высокая механическая прочность - выдерживает многократные подключения и отключения
• Защита от коррозии - благодаря лужению, особенно актуально во влажных помещениях

Ограничения применения

• Не предназначены для многожильных проводов с очень тонкими жилами - возможен разрыв при обжиме
• Не подходят для клемм с размером более 4,8×0,8 мм - будет люфт и плохой контакт
• Не рекомендуются для внешних установок без защиты корпуса - ПВХ чувствителен к УФ-излучению
• Максимальный ток 15 А - нельзя использовать в цепях выше этой нагрузки без риска перегрева

Примеры использования

• Подключение нулевого провода к шине N в распределительном щите
• Присоединение к клеммам реле, контакторов и модульных автоматов
• Обжим проводов в панелях ЧПУ, конвейерных систем и насосных станциях
• Замена старых наконечников при ремонте оборудования с клеммами типа WAGO или Phoenix Contact

Практические советы

• Перед обжимом проверьте, чтобы провод полностью вошёл в гильзу - недостаточная вставка снижает надёжность
• Для многожильных проводов используйте наконечники с фланцем - они лучше удерживают жилы
• При замене убедитесь, что новый наконечник точно совпадает по размеру с прежним - даже 0,1 мм отличия могут вызвать нагрев
• Храните в сухом месте - влага может проникнуть через микротрещины в изоляции
• Артикулы *2b01tp и 2b01tp - это один и тот же продукт; различия в обозначении связаны с партиями производства
