Наконечник плоский, с изолир.фланцем (розетка), 1,5-2,5мм.кв. 5,2х0,8мм. | 2B03P DKC ДКС

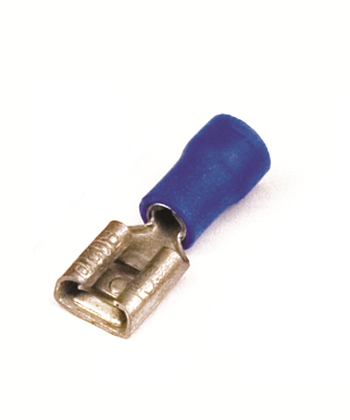

Наконечник кабельный плоский с изолированным фланцем (розетка) 1,5–2,5 кв.мм 5,2×0,8 мм QUADRO, РПИм 2.5-6-0.8, DKC - это надёжный контактный элемент для быстрого и безопасного подключения медных проводов в распределительных устройствах, автоматических выключателях и клеммниках. Продукт сочетает гильзовую форму, изолированный фланец и сертифицированную изоляцию, подходящий для промышленной и коммунальной электромонтажной практики.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного соединения между многожильным или одножильным медным проводом и контактными зажимами. Подходит для установки в клеммы автоматических выключателей, УЗО, рубильников, силовых шин и других устройств с плоскими контактами. Часто применяется в щитовых помещениях, на производстве, в системах управления и автоматизации.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2 - подходит для проводов этого диапазона, соответствует стандартному сечению в жилых и промышленных сетях;
• Размер контакта: 5,2 × 0,8 мм - оптимальная форма для плотного захода в стандартные плоские клеммы;
• Материал: медь с лужением - повышает электропроводность и предотвращает окисление;
• Изоляция: поливинилхлорид (ПВХ), синего цвета - обеспечивает визуальное отличие и механическую защиту;
• Максимальный допустимый ток: 15 А - рассчитан на нагрузки до этой величины без перегрева;
• Форма исполнения: гильза с изолированным фланцем - позволяет фиксировать провод внутри и исключить случайное касание токоведущих частей;
• Класс горючести изоляции: V0 по UL94 - материал самозагасаемый, не поддерживает горение даже при воздействии открытого пламени.

Совместимость и монтаж

Наконечник совместим с большинством стандартных клеммных блоков и зажимов с шириной контакта 5,2 мм и толщиной до 0,8 мм. Для монтажа используйте обжимные клещи с матрицей для плоских наконечников. Обжим должен быть равномерным - давление должно передаваться на всю поверхность гильзы, чтобы избежать плохого контакта. После обжима проверьте, что изоляция плотно прилегает к проводу, а металлическая часть полностью вошла в контактную площадку. Не используйте инструменты для круглых наконечников - они деформируют форму и снижают надёжность соединения.

Безопасность и стандарты

Изоляция соответствует классу горючести V0 по стандарту UL94 - один из самых высоких уровней безопасности для материалов в электрооборудовании. Лужённая медь снижает риск окисления и увеличивает срок службы соединения. Наконечник РПИм 2.5-6-0.8, DKC проходит внутренние тесты производителя на механическую прочность и термостойкость, однако официально не имеет деклараций CE или ГОСТ - применяется в рамках технических условий производителя.

Преимущества

• Изолированный фланец исключает риск замыкания на корпус оборудования;
• Лужение меди продлевает жизнь контакта в условиях повышенной влажности;
• Ярко-синяя изоляция упрощает идентификацию фазы или цепи при обслуживании;
• Удобная форма позволяет легко вставлять и извлекать из клемм без усилий;
• Высокая термостойкость ПВХ сохраняет целостность при температуре до +105 C.

Ограничения применения

• Не предназначены для работы с алюминиевыми проводами - возможен химический контакт и разрушение соединения;
• Не рекомендованы для постоянного нагрева выше +105 C - изоляция может потерять форму;
• Не используются в условиях постоянного погружения в жидкости - хотя ПВХ водоупорен, герметичность не гарантируется;
• Не подходят для кабелей с сечением менее 1,5 мм2 или более 2,5 мм2 - риск перегрева или плохого обжима.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите квартиры;
• Присоединение провода к клемме УЗО в офисном помещении;
• Монтаж сигнальных цепей на станках с ЧПУ, где требуется надёжный и компактный контакт;
• Обустройство освещения в производственных цехах с использованием клеммных колодок.

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - лишняя изоляция мешает плотному контакту;
• Выбирайте обжимные клещи с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - раздавливает провод;
• Проверяйте соответствие размера контакта (5,2×0,8 мм) вашей клемме - некоторые импортные модели имеют другие допуски;
• При групповой установке в одном клеммнике соблюдайте полярность и помечайте провода - синий цвет указывает на ноль, но не всегда является нормой;
• Храните наконечники в сухом месте - даже лужёная медь может окисляться при длительном контакте с влагой и солями.
