Разъем РпИм2-250 плоский (20 шт) | URM10-4-D25-D23-7 IEK

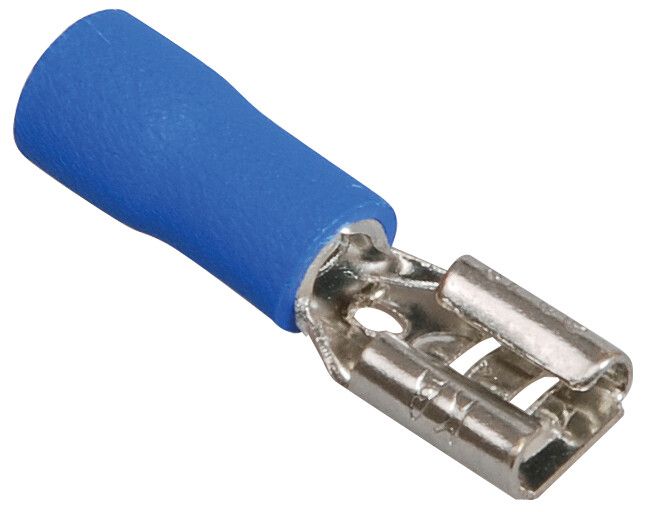

Разъем плоский РпИм 2-250 (20 штук) от IEK предназначен для создания надежных, легко разъединяемых электрических соединений с изоляцией. Этот тип наконечника применяется там, где требуется частое переключение цепей - например, в распределительных щитах, на пультах управления или в испытательных стендах. Артикул urm10-4-d25-d23-7 соответствует сериям продукции IEK, ориентированным на промышленную автоматизацию.

Назначение и область применения

Разъем плоский РпИм 2-250 (20 штук) используется для формирования изолированных разъемных соединений типа «вилка-розетка». Он позволяет быстро отключать и подключать провода без демонтажа всей системы. Подходит для временного или периодического переключения электрических контуров: тестирование оборудования, модификация схем, обслуживание автоматических линий.

Технические характеристики

• Тип изделия: наконечник гильзового типа
• Материал токоведущей части: медь - обеспечивает хорошую проводимость и устойчивость к окислению
• Поперечное сечение провода: 1,5–2,5 мм2 - оптимально для слаботочных цепей и управления
• Наружный диаметр: 4,3 мм - совместим с контактными группами стандартизованных разъемов
• Внутренний диаметр: 2,3 мм - точно соответствует диаметру зачищенных жил проводов
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и воздействию масла
• Цвет изоляции: синий - стандартная цветовая маркировка для нулевых или управляющих цепей
• Срок службы: 5 лет - при соблюдении условий эксплуатации и температурного режима

Совместимость и монтаж

Разъем плоский РпИм 2-250 (20 штук) рассчитан на использование с соответствующими розеточными элементами серии РпИм. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину, равную глубине гильзы (не более 8–10 мм)
• Вставить провод в гильзу до упора
• Обжать специальным инструментом - рекомендуются клещи с матрицей для сечения 1,5–2,5 мм2
• Убедиться, что изоляция плотно прилегает к корпусу разъема - не допускается выступание медной части

Не используйте универсальные обжимники без точной подгонки - это снижает надежность контакта.

Безопасность и стандарты

Разъем плоский РпИм 2-250 (20 штук) соответствует требованиям ГОСТ Р МЭК 60947-7-1 для комплектующих низковольтных систем. Изоляция ПВХ обеспечивает безопасную работу при температуре от –25C до +70C. Продукт не содержит свинец и фталаты, соответствует RoHS.

Преимущества

• Высокая механическая прочность гильзы - не деформируется при многократном подключении
• Стабильный контакт благодаря однородной меди - минимум переходного сопротивления
• Ярко выраженная цветовая маркировка - ускоряет идентификацию цепей при обслуживании
• Удобная упаковка: 20 штук в одном блистере - экономит время при закупках и хранении

Ограничения применения

• Не предназначены для работы в условиях постоянного погружения в воду или высокой влажности - изоляция ПВХ не имеет защиты IP67+
• Не подходят для силовых цепей выше 2,5 мм2 - риск перегрева и потери контакта
• Не рекомендованы для мобильных устройств с постоянной вибрацией - требуют фиксации в панелях
• Срок службы ограничен 5 годами - после этого следует проверять состояние контактов даже при внешней целостности

Примеры использования

• Подключение датчиков и кнопок в пультах управления станков
• Переключение режимов работы конвейерных линий через быстроразъемные блоки
• Тестовые соединения в лабораториях и сервисных центрах
• Монтаж временных осветительных сетей на объектах

Практические советы

• Выбирайте разъемы РпИм 2-250 (20 штук) только с учетом сечения провода - не используйте для 0,75 мм2 или 4 мм2
• Проверяйте внутренний диаметр 2,3 мм перед монтажом - он должен идеально совпадать с диаметром жилы
• Храните в сухом месте - влага снижает долговечность ПВХ-изоляции
• При использовании в щитах - фиксируйте разъемы в клеммных колодках, чтобы исключить люфт
• Артикул urm10-4-d25-d23-7 - единственный идентификатор для заказа запасных частей; сохраняйте его в документации
