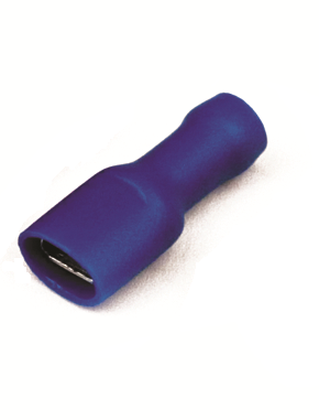

Наконечник плоский, полностью изолир. (розетка), 1,5-2,5мм.кв. 4,8х0,5мм. | 2B05TP DKC ДКС

Наконечник кабельный плоский изолированный (розетка) 1,5–2,5 мм2 РППИ-М от QUADRO - это готовый разъём для надёжного и быстрого соединения медного провода с клеммой, особенно удобен при монтаже в распределительных щитах и на оборудовании с частым обслуживанием.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением 1,5–2,5 мм2. Он позволяет быстро подключить кабель к клеммным колодкам, автоматическим выключателям, контакторам и другим устройствам с плоскими зажимами размером 4,8×0,5 мм. Подходит для работы в цепях переменного и постоянного тока до 600 В. Часто применяется в промышленном оборудовании, системах автоматизации, станках, конвейерах и электрошкафах.

Технические характеристики

• Материал контактной части: электротехническая медь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Номинальное сечение кабеля: 1,5–2,5 мм2
• Размер клеммы: 4,8 × 0,5 мм
• Форма контакта: “мама” (розетка)
• Длина лопатки: 6 мм
• Максимальный рабочий ток: 15 А
• Класс горючести: V0 по UL 94
• Напряжение: до 600 В

Совместимость и монтаж

Наконечник совместим с клеммами стандарта 4,8×0,5 мм - такими, как в устройствах Schneider Electric, ABB, Siemens, IEK и других. Для установки зачищается конец кабеля на длину около 6 мм, он вставляется в гильзу и обжимается специальным инструментом с матрицей для плоских наконечников. Обжим должен быть плотным, без зазоров - это гарантирует минимальное переходное сопротивление. Изоляция не требует удаления перед монтажом - она служит защитой от случайного замыкания.

Безопасность и стандарты

Изоляция выполнена из ПВХ с классом горючести V0 по UL 94 - материал самозатухающий, не распространяет пламя. Лужёная поверхность меди снижает риск окисления и повышает долговечность соединения. Наконечник соответствует требованиям к безопасности для оборудования, работающего в условиях повышенной влажности и температурных перепадов.

Преимущества

• Легко устанавливается без сварки или пайки - экономит время при сборке
• Защитная изоляция предотвращает случайные касания и короткие замыкания
• Лужёное покрытие увеличивает срок службы в агрессивных средах
• Яркая синяя изоляция упрощает визуальную идентификацию фазы или цепи
• Стандартные размеры обеспечивают совместимость с большинством промышленных клемм

Ограничения применения

Не предназначены для многожильных проводов с очень тонкими жилами (менее 0,2 мм в диаметре) - возможна деформация при обжиме. Не рекомендовано использовать в условиях постоянного механического воздействия или вибраций без дополнительной фиксации. Температурный режим ограничен работой в пределах от -40C до +80C - выше этого диапазона изоляция теряет прочность. Не подходит для подключения к штыревым клеммам - требуется именно “мама” форма.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щите управления
• Заводка проводов в клеммники контакторов на конвейере
• Соединение датчиков и исполнительных механизмов в системах автоматизации
• Установка в распределительных коробках промышленных станков

Практические советы

• Обязательно используйте обжимной инструмент с правильной матрицей - обычные клещи могут повредить наконечник или создать слабый контакт
• Перед обжимом проверьте, что зачищенная часть провода полностью вошла в гильзу - не должно быть торчащих жил
• При использовании в сериях QUADRO учитывайте цветовую маркировку: синий обычно указывает на фазу L - соблюдайте соответствие схеме
• Для кабелей сечением 2,5 мм2 лучше выбирать наконечник с запасом по току - даже при 15 А максимальном значении, длительная нагрузка близкая к максимуму снижает срок службы
• Артикул 2b05tp - это точный идентификатор для заказа запасных комплектов; сохраняйте его в списках расходников
