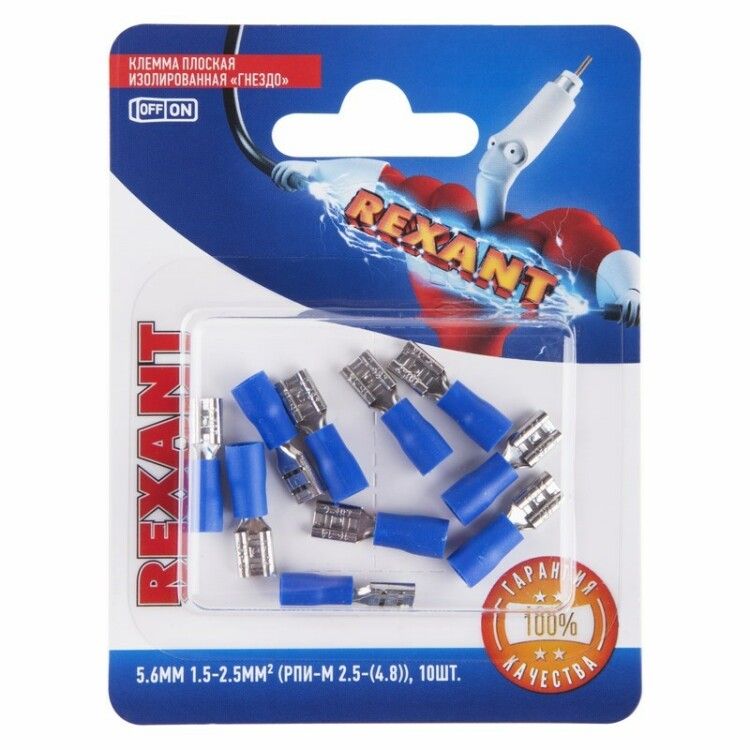

КЛЕММА ПЛОСКАЯ изолированная гнездо - 5.6мм 1.5-2.5мм² (РПи-м 2.5-(4.8) / РПИм 2-5-0,8 FDD2-187(5)) (в упак. 10шт.) | 06-0389-A REXANT MEET

Клемма плоская изолированная REXANT (артикулы 06-0389-a и etm06-0389-a) - это однополюсное соединительное устройство для надёжного и быстрого подключения медных проводов сечением 1,5–2,5 мм2. Подходит для монтажа в условиях вибраций и частых разъединений, например, в автопроме, железнодорожной технике и судостроении.

Назначение и область применения

Клемма плоская изолированная REXANT применяется для оконцевания многожильных медных проводов перед подключением к штекерным разъёмам. Её основное назначение - обеспечивать надёжный, легко разъединяемый контакт в местах, где требуется частая перестановка, обслуживание или движение элементов. Особенно эффективна в подвижных системах: автомобильной электронике, бортовых сетях вагонов, авиационных и морских установках.

Технические характеристики

• Тип: гильзовая клемма с изоляцией
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ), синего цвета
• Диапазон сечений провода: 1,5 – 2,5 мм2
• Размер контакта: 4,8 × 0,5 мм
• Максимальный ток: 15 А
• Количество контактов: 1
• Упаковка: 10 штук

Совместимость и монтаж

Клемма совместима с разъёмами стандарта FDD2-187(5) и аналогичными гнёздами с внутренним размером 5,6 мм. Для монтажа необходимы пресс-клещи, обеспечивающие равномерный обжим через изоляцию:

• HT-301 H (арт. 12-3014)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Обжим выполняют именно поверх изоляционной части - так обеспечивается герметизация места соединения и предотвращается повреждение жилы. После обжима клемма плотно фиксируется в разъёме благодаря встроенному механическому фиксатору.

Безопасность и стандарты

Клеммы соответствуют требованиям к изолированным соединениям для промышленного оборудования. Материалы (латунь и ПВХ) устойчивы к температурным колебаниям и воздействию масел, что делает их безопасными для эксплуатации в агрессивных средах. Наличие изоляции исключает риск случайного замыкания при монтаже в плотных панелях.

Преимущества

• Защитная изоляция снижает вероятность поражения током и короткого замыкания
• Латунный контакт с лужением улучшает проводимость и препятствует окислению
• Фиксатор обеспечивает удержание в разъёме даже при вибрациях
• Синий цвет изоляции позволяет быстро идентифицировать тип и сечение
• Подходит для автоматизированного монтажа и ручной сборки

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами
• Не рекомендован для постоянного погружения в воду - IP-класс не указан, изоляция не рассчитана на длительную влагу
• Максимальный ток 15 А - не подходит для силовых цепей выше этого значения
• Требуется использование специальных клещей; обычные щипцы не обеспечат нужного качества обжима

Примеры использования

• Подключение датчиков в бортовой сети автомобиля
• Соединение проводов в распределительных коробках железнодорожных вагонов
• Монтаж освещения и управления в судовых системах
• Электропроводка в летательных аппаратах малой мощности
• Замена старых клемм в ремонтных работах на оборудовании с разъёмными соединениями

Практические советы

• Перед обжимом проверьте, чтобы провод был полностью вставлен до упора - недостаточная глубина снижает надёжность контакта
• Выбирайте клещи точно по модели: неподходящий инструмент деформирует клемму и нарушает фиксацию
• При использовании в условиях высоких вибраций дополнительно контролируйте затяжку разъёма после первых 10–20 циклов подключения/отключения
• Храните клеммы в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие может снизить эластичность изоляции
• Артикулы 06-0389-a и etm06-0389-a - это один и тот же продукт; различия в номерах связаны с поставщиками, а не с конструкцией
