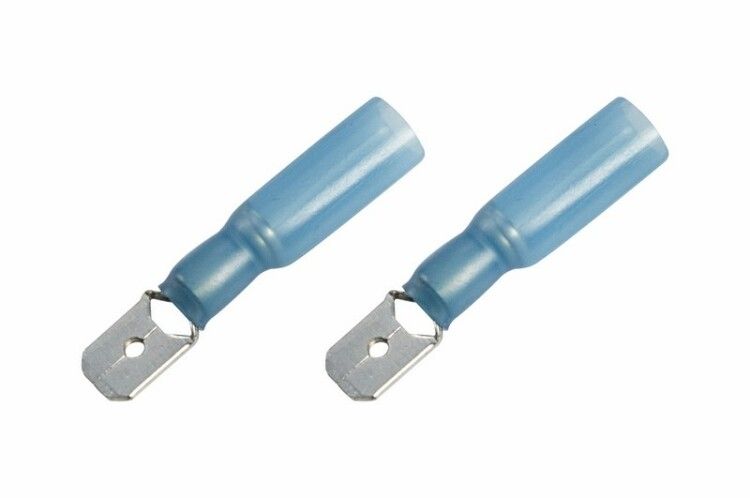

Клемма плоская изолированная термоусаживаемая штекер 6.35 мм 1.5-2.5 мм² (РПи-п-т 2.5-(6.3)) синий | 08-0334 REXANT MEET

Клемма плоская изолированная термоусаживаемая штекер 6.35 мм 1.5-2.5 мм2 (РПи-п-т 2.5-(6.3)) синий от REXANT - это однополюсный соединитель для надёжного и быстрого подключения многожильных медных проводов сечением 1.5–2.5 мм2. Подходит для мобильных систем, где требуется частое переподключение и защита от внешней среды.

Назначение и область применения

Эта клемма применяется для оконцевания проводов в условиях, требующих надёжного, но разборного соединения. Особенно эффективна там, где есть вибрация, влага или необходимость частой сборки/разборки.

• Автомобильная и железнодорожная электроника
• Судостроение и авиационные системы
• Климатические установки и телекоммуникационное оборудование
• Стационарные и передвижные панели управления

Подходит для всех задач, где важно сохранить целостность изоляции после обжима и исключить доступ влаги к зоне соединения.

Технические характеристики

• Тип: Штекер (папа), однополюсный
• Сечение провода: 1.5 – 2.5 мм2
• Размер контакта: 6.35 × 0.8 мм
• Максимальный ток: 15 А
• Материал контакта: Латунь с электролитическим лужением
• Изоляция: Частичная, термоусаживаемая, с клеевым слоем внутри
• Цвет изоляции: Прозрачно-синий
• Рабочая температура: от -10 C до +75 C
• Защита IP: Не указана, но клеевой слой обеспечивает герметичность в месте обжима

Совместимость и монтаж

Клемма совместима с гнёздами стандарта 6.35 мм (обычно используются в разъёмах серии AMP, Molex, TE Connectivity). Для монтажа требуется специальный инструмент - пресс-клещи, которые обжимают изоляцию вместе с контактом.

Рекомендованные пресс-клещи:

• HT-301 H (арт. 12-3014 / 12-3014)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021 / 12-3021-4)

Обжим выполняется **поверх** термоусаживаемой изоляции. После нагрева изоляция плотно облегает место соединения, образуя герметичную защиту. Убедитесь, что провод полностью вошёл в контакт - проверьте по меткам на корпусе.

Безопасность и стандарты

Клемма соответствует требованиям к материалам и механической прочности, характерным для промышленных соединителей. Наличие лужёной латуни снижает риск окисления и повышает долговечность контакта. Отсутствие явного сертификационного обозначения (например, UL, VDE) не позволяет использовать её в официально регулируемых системах, требующих обязательной сертификации.

Преимущества

• Термоусаживаемая изоляция с клеем защищает от влаги, пыли и коррозии
• Удобство многократного подключения и отключения без потери качества
• Фиксирующий язычок обеспечивает удержание в гнезде и предотвращает случайное выпадение
• Прозрачная синяя изоляция позволяет контролировать качество обжима визуально
• Высокая механическая прочность благодаря латунному контакту

Ограничения применения

• Не предназначен для одножильных жестких проводов - только для многожильных медных
• Не работает с сечениями меньше 1.5 мм2 или больше 2.5 мм2 - возможен плохой контакт или деформация
• Требуется специализированный инструмент для обжима - обычные щипцы не подходят
• Не рассчитана на высокую вибрацию свыше 10g или постоянные удары - для таких условий нужны клеммы с дополнительной фиксацией
• Не следует использовать в открытых наружных установках без дополнительной защиты корпуса

Примеры использования

• Подключение датчиков на автопоездах - легко отключается для диагностики
• Соединение проводов в холодильных камерах - термоусадка предотвращает конденсацию
• Монтаж освещения в троллейбусах - выдерживает циклы открывания/закрывания дверей
• Замена модулей в серверных стойках - быстрая замена без пайки

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину входа в контакт - не более 9 мм
• Проверяйте, чтобы все жилы были равномерно распределены в контакте - не допускайте “выступающих” проводков
• Греете термоусадку равномерно - используйте тепловую пушку, а не зажигалку, чтобы не оплавить пластик
• После обжима проверяйте механическую прочность: легкий рывок за провод не должен вызывать движения в контакте
• Храните клеммы в сухом месте - даже с изоляцией, длительное воздействие влаги может повредить лужение
• Артикул 08-0334 и etm08-0334 - это один и тот же продукт от REXANT, различаются только форматы кодирования
