Клемма плоская изолир РПи-п 2.5-(6.3) РпИп 2-6-0,8 штекер 6.3 мм 1.5-2.5 кв синяя, REXANT - 08-0333 MEET

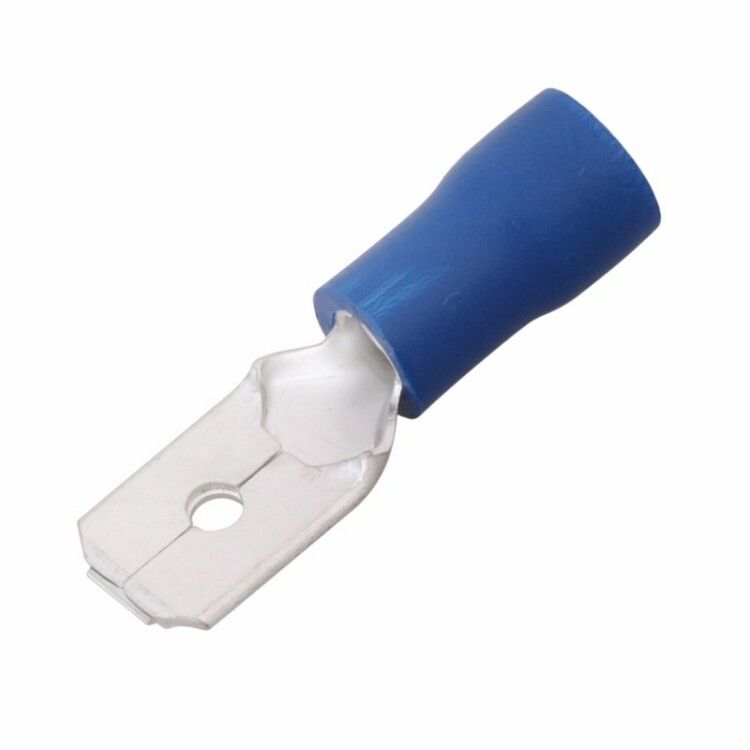

Клемма плоская изолированная штекер 6.3 мм 1.5-2.5 мм2 (РПи-п 2.5-(6.3)) синяя от REXANT - это однополюсный соединитель для быстрого и надёжного подключения медных проводов сечением 1.5–2.5 мм2, рассчитанный на ток до 15 А. Подходит для мобильной электроники, автопрома и других условий, где требуется частое подключение/отключение.

Назначение и область применения

Эта клемма предназначена для оконцевания многожильных медных проводов и обеспечения разъёмного соединения с гнездовыми разъёмами. Применяется там, где важна скорость монтажа и возможность многократного демонтажа: в автомобилях, железнодорожных вагонах, судах, авиационной аппаратуре, на сборочных линиях, в распределительных щитах с подвижными элементами.

Технические характеристики

• Тип контакта: штекер (папа)
• Сечение провода: 1.5 – 2.5 мм2
• Размер контакта: 6.3 × 0.8 мм
• Максимальный ток: 15 А
• Материал контакта: латунь с лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Количество контактов: 1
• Рабочий температурный диапазон: от -10 C до +75 C

Совместимость и монтаж

Клемма совместима с гнездовыми разъёмами стандарта 6.3 мм. Для установки необходимо использовать пресс-клещи, обеспечивающие равномерный обжим:

• HT-301 H (арт. 12-3014, 12-3116)
• HT-301 N (арт. 12-3117, 12-3016, 12-3016-4)
• HT-301 W (арт. 12-3021, 12-3021-4, 12-3121)

Обжим выполняется через изоляционную часть - она не повреждается, сохраняя защиту места соединения. На корпусе есть выступ для фиксации в разъёме - предотвращает случайное выпадение.

Безопасность и стандарты

Клемма соответствует требованиям к изолированным соединителям для промышленного оборудования. Латунный контакт с лужением снижает риск окисления, ПВХ-изоляция устойчива к воздействию масла, бензина и влаги. Температурный диапазон позволяет применять её в условиях повышенной влажности и перепадов температур.

Преимущества

• Защитная изоляция предохраняет от короткого замыкания и поражения током
• Фиксирующий выступ обеспечивает плотное и безопасное соединение с разъёмом
• Латунь с лужением увеличивает срок службы контакта
• Синий цвет изоляции упрощает визуальное определение сечения провода
• Поддерживает многократные циклы подключения и отключения без потери качества

Ограничения применения

• Не предназначен для одножильных жестких проводов - требует многожильного медного провода
• Не работает с проводами меньше 1.5 мм2 или больше 2.5 мм2 - возможен плохой обжим или перегрев
• Не рекомендовано использование вне температурного диапазона -10…+75 C
• Не следует применять в средах с постоянным погружением в воду - IP-класс защиты не указан, изоляция не герметична

Примеры использования

• Подключение датчиков на автомобильной платформе
• Соединение проводов в системах управления вагонами метро
• Установка освещения на судне с частым обслуживанием
• Монтаж временных испытательных цепей на заводе
• Замена кабелей в электроприводах с подвижными звеньями

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину, соответствующую глубине гильзы клеммы - слишком длинный конец вызывает слабый контакт, слишком короткий - риск обрыва
• Проверьте, что все жилы провода попали внутрь контактной части - не должно быть торчащих прядей
• Используйте только указанные пресс-клещи - другие инструменты могут деформировать изоляцию или не обеспечить нужное давление
• При монтаже в вибрационных средах проверяйте затяжку соединения после первых нескольких циклов работы
• Клемма РПи-п 2.5-(6.3) синяя от REXANT - один из самых распространённых решений для промышленного монтажа, легко заменяема аналогами того же размера
