Клемма плоская полностью изолированная гнездо 6.6 мм 0.5-1.5 мм² (РППи-м 1.5-(6.3)) | 08-0612 REXANT MEET

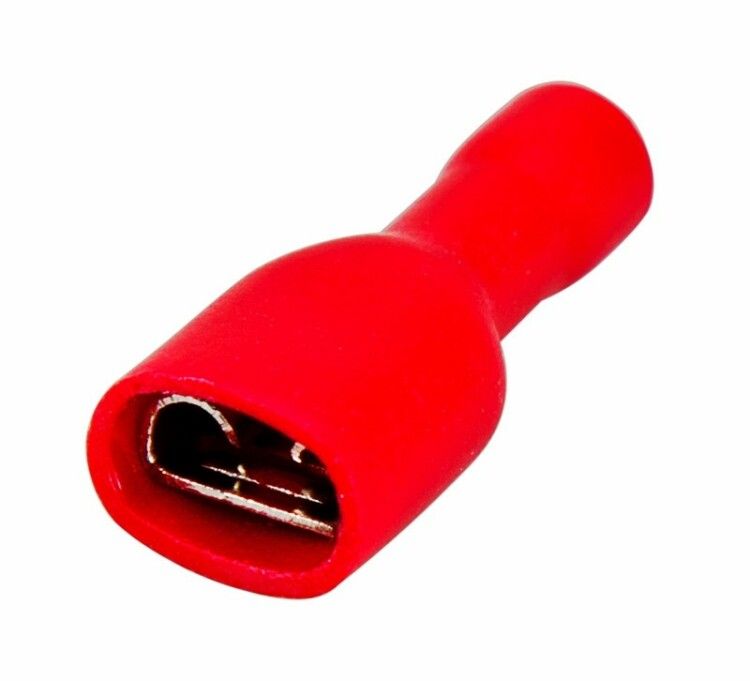

Клемма плоская полностью изолированная гнездо 6.6–7.4 мм 0.5–1.5 мм2 (РППи-м 1.5-(6.3)) (уп. 100 шт) от REXANT - это надёжное соединение для многожильных медных проводов, предназначенное для частых разъединений и установки в условиях вибраций. Артикулы etm08-0612 и 08-0612 подходят для монтажа в автопроме, железнодорожной технике, авиации и климатических системах.

Назначение и область применения

Эта клемма используется для создания разъёмных соединений между проводами и штекерными разъёмами. Подходит там, где требуется частое отключение/подключение - например, при обслуживании оборудования, в подвижных системах или на сборочных линиях. Особенно эффективна при работе с многожильными медными проводами сечением 0,5–1,5 мм2. Применяется в автомобилестроении, судостроении, авиаиндустрии, а также в бытовой и промышленной технике: кондиционерах, терморегуляторах, пультах управления.

Технические характеристики

• Номинальное сечение провода: 0,5 – 1,5 мм2
• Ширина контакта: 6,3 мм (соответствует гнезду 6,6–7,4 мм)
• Высота контакта: 0,8 мм
• Максимальный рабочий ток: 10 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Температурный диапазон: от −10 C до +75 C
• Фиксация: замковый механизм для плотного соединения с разъёмом
• Упаковка: 100 штук

Совместимость и монтаж

Клемма совместима с штекерами шириной 6,6–7,4 мм. Для обжима необходимы пресс-клещи модели HT-301 - они позволяют сдавливать изоляцию одновременно с контактом, обеспечивая герметичность и прочность соединения. Обжим выполняется **поверх** изоляции, что исключает повреждение внутреннего контакта. Установка требует точного подбора инструмента: некорректный обжим снижает надёжность и может вызвать перегрев.

Безопасность и стандарты

Клемма соответствует требованиям к изоляции и тепловой стойкости для электротехнических изделий. Материал ПВХ не распространяет горение и выдерживает температуры до +75 C. Латунный контакт с лужением предотвращает окисление и увеличивает срок службы. Наличие замкового фиксатора снижает риск случайного расхождения соединения при вибрациях.

Преимущества

• Полная изоляция защищает контакт от короткого замыкания и внешних воздействий
• Замковый фиксатор обеспечивает устойчивость к вибрациям и механическим нагрузкам
• Обжим через изоляцию позволяет выполнять работу без демонтажа
• Красный цвет легко идентифицирует тип и сечение провода
• Подходит для многократных подключений без потери качества контакта

Ограничения применения

• Не применяется для одножильных жёстких проводов - возможен обрыв при изгибе
• Не рекомендовано использование вне диапазона температур −10…+75 C
• Не подходит для высоких токов выше 10 А - риск перегрева и оплавления изоляции
• Требуется обязательное использование пресс-клещей HT-301; обычные клещи не обеспечивают нужного давления
• Не предназначена для погружения в жидкости - IP-класс защиты не указан и не гарантируется

Примеры использования

• Подключение датчиков в бортовой сети автомобиля
• Соединение проводов в системах кондиционирования вагонов метро
• Монтаж кабельных групп в авиационных панелях управления
• Установка реле и контроллеров в промышленных щитах с частым сервисом
• Создание временных тестовых цепей на стендах

Практические советы

• Перед обжимом проверьте, чтобы провод был полностью вставлен в гнездо - не менее 90% глубины
• Избегайте перекоса при вставке в разъём - это может сломать фиксатор
• При использовании в условиях повышенной влажности дополнительно проверяйте целостность изоляции каждые 6 месяцев
• Не используйте клемму с проводами меньшего сечения - она будет болтаться, что приведёт к нагреву
• Храните в сухом месте, избегая прямого UV-излучения - ПВХ со временем становится хрупким
• Артикулы etm08-0612 и 08-0612 - один и тот же продукт; различаются лишь форматы каталогов
