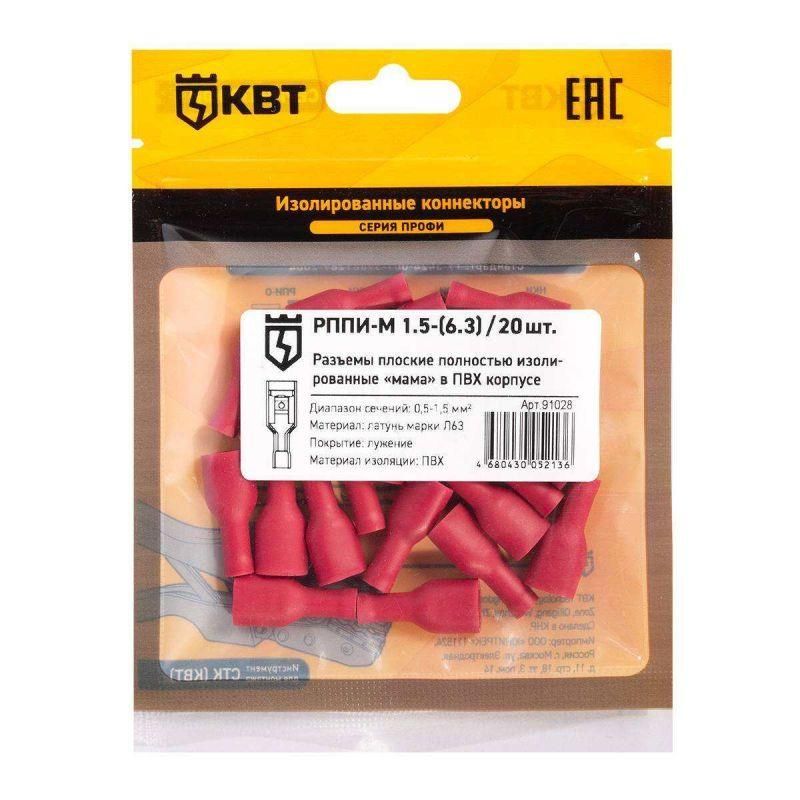

Разъем кабельный плоский полностью изолированный «мама» РППИ-М 1.5-(6.3) (20 шт) | 91028 КВТ

Разъем кабельный плоский полностью изолированный мама РППИ-М 1.5-(6.3) от бренда КВТ - это надежный компонент для быстрого и безопасного соединения гибких медных проводов с помощью опрессовки. Подходит для промышленного оборудования, автоматизации и распределительных систем, где важна устойчивость к перегреву и механическая прочность соединения.

Назначение и область применения

Разъем кабельный плоский полностью изолированный мама РППИ-М 1.5-(6.3) предназначен для создания быстроразъемных соединений между многопроволочными гибкими медными проводами. Применяется там, где требуется частая сборка/разборка цепей: на станках, конвейерах, щитах управления, испытательных стендах и других устройствах промышленной автоматизации. Благодаря изолированной конструкции исключается риск случайного контакта с токоведущими частями.

Технические характеристики

• Тип: мама (female), плоский, полностью изолированный
• Сечение провода: 1,5 мм2
• Номинальное напряжение: до 400 В
• Материал контактной части: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий ПВХ, класс горючести V-0 по UL94
• Максимальная рабочая температура изоляции: +75 C
• Посадочный диаметр: 6,3 мм (соответствует стандартному размеру штыревых разъемов)

Совместимость и монтаж

Разъем кабельный плоский полностью изолированный мама РППИ-М 1.5-(6.3) совместим с одноштыревыми разъемами «папа» того же типа и размера. Для установки используется опрессовка специальным инструментом - пассатижами или прессом с матрицей под 1,5 мм2. Перед опрессовкой необходимо зачистить изоляцию провода на длину, соответствующую глубине гильзы разъема. Конструкция обеспечивает плотную посадку даже при слабом усилии, благодаря поперечным засечкам внутри трубки, которые «загребают» проволочки жилы.

Особенности конструкции

• Поперечные засечки на внутренней поверхности гильзы повышают механическую прочность соединения с жилой, предотвращая выскальзывание провода.
• Замковый фиксатор на каждой клемме гарантирует надежное защелкивание с разъемом «папа» - соединение не расходится при вибрации или ударных нагрузках.
• Полностью изолированная форма исключает доступ к токоведущим элементам с боков и сзади - безопаснее, чем открытые аналоги.

Преимущества

• Высокая термостойкость изоляции позволяет работать в условиях повышенной температуры (до +75 C).
• Латунь с лужением снижает окисление контактов и продлевает срок службы в агрессивной среде.
• Самозатухающая изоляция (V-0) снижает риск распространения огня при перегрузке.
• Удобная розничная мини-упаковка - легко хранить, перевозить и использовать по одной единице.

Ограничения применения

• Не предназначена для однопроволочных (моножильных) проводов - возможен плохой контакт и деформация гильзы.
• Работает только с проводами сечением 1,5 мм2; использование проводов большего сечения приведёт к недопрессовке и выходу из строя.
• Максимальная температура окружающей среды - +75 C; применение выше этого значения может вызвать деформацию изоляции.
• Не рекомендуется для постоянного погружения в жидкости - хотя изоляция герметична, разъем не имеет защиты IP67 и не рассчитан на влажную среду длительно.

Примеры использования

• Подключение двигателей к частотным преобразователям на конвейерных линиях.
• Соединение датчиков и исполнительных механизмов в панелях управления.
• Монтаж временных тестовых цепей на ремонтных площадках.
• Обвязка силового оборудования в пищевой и фармацевтической промышленности, где нужна чистота и безопасность.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 1,5 мм2 - и диаметра жилы (должен подходить в гильзу без зазора).
• Используйте только инструмент с правильной матрицей для опрессовки - некорректное давление приведёт к плохому контакту или трещинам в изоляции.
• После монтажа потяните за провод - он не должен выскакивать из разъема. Это проверка качества опрессовки.
• Храните разъемы в сухом месте - луженая латунь устойчива к коррозии, но долгий контакт с влагой всё равно снижает надежность.
• Артикул 91028 от КВТ - это точная замена оригинальных разъемов РППИ-М, используемых в промышленном оборудовании многих производителей.
