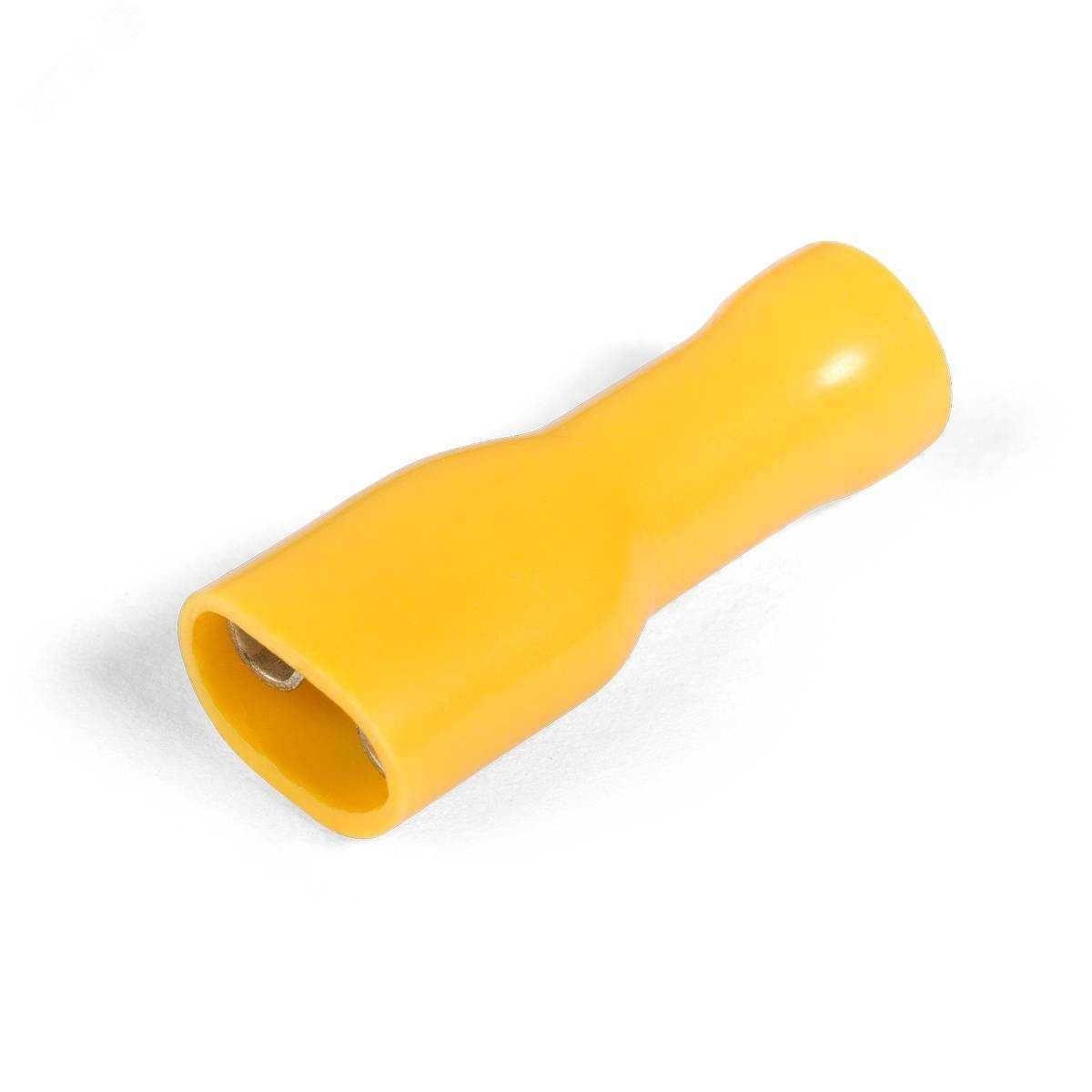

Разъем кабельный плоский РППИ-М ПРОФИ 1.5 мм², 6.3 мм КВТ 49620

Разъем плоский полностью изолированный РППИ-М 1,5-(6,3) серии ПРОФИ от КВТ предназначен для надежного и безопасного соединения многожильных медных проводов с клеммами оборудования типа «папа». Благодаря полной изоляции и улучшенной механической защите, этот разъем подходит для промышленной автоматизации, где важна долговечность и исключение случайного доступа к токоведущим частям.

Назначение и область применения

Разъем плоский полностью изолированный РППИ-М 1,5-(6,3) используется для создания быстроразъемных соединений между многопроволочными медными проводами и контактами оборудования с типом «папа» - такими как клеммники, разъемы на оборудовании или наконечники. Подходит для монтажа в щитах, на станках, конвейерах, системах управления и других устройствах, где требуется надежное, защищенное и легко проверяемое соединение.

Технические характеристики

• Номинальное поперечное сечение провода: 0,25–1,5 мм2 - подходит для большинства слаботочных и среднетоковых цепей
• Номинальный ток: 19 А - обеспечивает работу в нагрузках до этого значения при температуре до +75 C
• Номинальное напряжение: 690 В - соответствует требованиям промышленного оборудования; однако производитель указывает максимальное рабочее напряжение 400 В - следует соблюдать более строгий предел
• Размер контакта: 6,3×0,8 мм - совместим с распространёнными клеммами типа «папа»
• Внутренний диаметр гильзы: 1,7 мм - оптимизирован для плотной опрессовки многопроволочных жил
• Материал контакта: латунь Л63 - высокая проводимость и устойчивость к деформации
• Покрытие: луженое - снижает окисление, повышает надежность контакта и удобство пайки при необходимости
• Материал изоляции: ПВХ, класс горючести V-0 по UL94 - самозатухающий, не поддерживает горение
• Температурная стойкость: до +75 C - не рекомендуется применение в условиях перегрева выше этой отметки

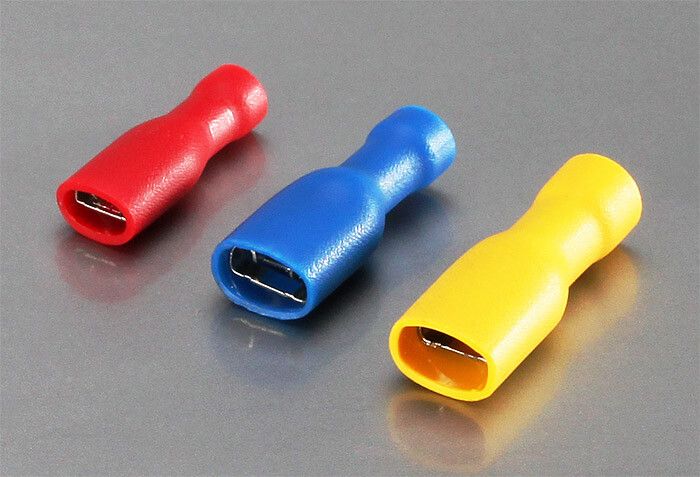

• Цвет изоляции: красный - стандартизирован для визуального отличия от других типов разъемов
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайки или винтового крепления
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем РППИ-М 1,5-(6,3) серии ПРОФИ совместим с любыми клеммами и разъемами типа «папа» с размером 6,3×0,8 мм. Для установки необходимо использовать инструмент для опрессовки с матрицей, подходящей под данный тип гильзы. Опрессовка выполняется **поверх** изолирующей манжеты - это гарантирует герметичную и механически прочную фиксацию. Убедитесь, что зачищенная часть провода не выступает за край гильзы, чтобы избежать пробоя изоляции. Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления и рискуют повредить контакт или изоляцию.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не поддерживает горение и препятствует распространению огня. Конструкция полностью изолирует токоведущие части, исключая случайный контакт при обслуживании. Наличие замкового фиксатора предотвращает выпадение разъема из клеммы даже при вибрациях. Однако максимальное рабочее напряжение указано производителем как 400 В - превышение этого значения недопустимо, несмотря на заявленные 690 В.

Преимущества

• Полностью изолированный корпус - исключает открытые токоведущие элементы, повышает безопасность при работе под напряжением
• Засечки внутри гильзы - усиливают сцепление с жилой, снижают вероятность проскальзывания
• Конструктивный замковый фиксатор - обеспечивает надежное удержание в клемме «папа», даже при вибрациях
• Луженое покрытие - продлевает срок службы контакта, особенно в условиях повышенной влажности
• Стандартный цвет изоляции - упрощает визуальную идентификацию и сборку

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Максимальное рабочее напряжение - 400 В, хотя технически разъем рассчитан на 690 В; превышение 400 В запрещено
• Температурный предел - +75 C; нельзя использовать рядом с нагревательными элементами или в закрытых щитах без вентиляции
• Только опрессовка - пайка, ввинчивание или другие методы крепления не допускаются
• Не предназначены для внешнего монтажа или условий с воздействием воды, масла, химикатов - изоляция ПВХ не является ультрафиолетостойкой и не защищена от агрессивных сред

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейерных линиях
• Соединение проводов в распределительных щитах с клеммами типа «папа»
• Монтаж цепей управления в станках ЧПУ, роботах, насосных станциях
• Обслуживание и модернизация старого оборудования с устаревшими клеммами

Практические советы

• Выбирайте разъем РППИ-М 1,5-(6,3) только для проводов сечением 0,25–1,5 мм2 - меньшие или большие сечения приведут к плохому контакту или повреждению
• Перед опрессовкой зачистите провод на длину, равную глубине гильзы - не больше, не меньше
• Используйте только инструмент с правильной матрицей - некорректный инструмент деформирует гильзу и нарушает фиксацию
• Проверьте после монтажа: разъем должен плотно сидеть в клемме, не шататься, а изоляция не должна трескаться
• Храните в сухом месте - влага может вызвать окисление луженого покрытия, особенно при длительном хранении
• Упаковка содержит 100 штук - удобно для крупных проектов, но не забывайте о маркировке и учете расхода
