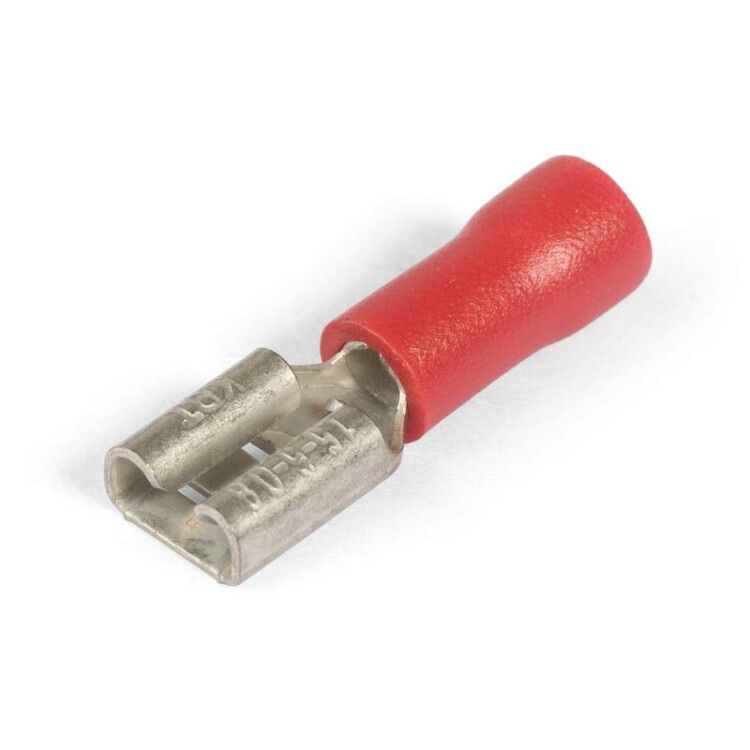

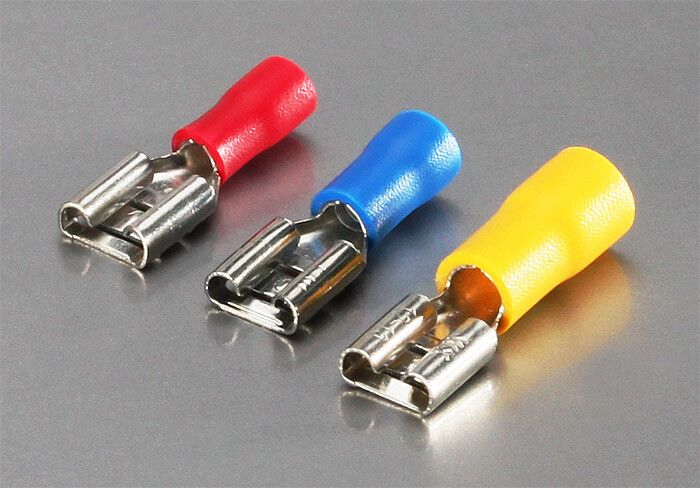

Разъем кабельный плоский изолированный «мама РПИ-М 1.5-(4.8) серия ПРОФИ - 47463 КВТ

Разъем плоский РПИ-М 1,5-(4,8) изолированный серия ПРОФИ (500 шт/упак) КВТ - это изолированная гильза для надежного соединения многожильных медных проводов методом опрессовки. Подходит для монтажа в распределительных щитах, пультах управления и оборудовании с контактными группами типа «папа». Артикул 47463, бренд КВТ.

Назначение и область применения

Разъем плоский РПИ-М 1,5-(4,8) изолированный серия ПРОФИ (500 шт/упак) КВТ предназначен для создания быстроразъемных соединений между гибкими многопроволочными медными проводами и контактами типов «папа» - например, на клеммниках, автоматических выключателях, контакторах или модульном оборудовании. Применяется в промышленной автоматизации, системах управления, силовой электронике и электроустановках до 400 В.

Технические характеристики

• Поперечное сечение провода: 0,25–1,5 мм2 - подходит для гибких многожильных проводов среднего сечения
• Номинальный ток: 19 А - рассчитан на длительную работу при нагрузке до этого значения
• Номинальное напряжение: 0,4 кВ (400 В) - безопасное применение в сетях до 400 В переменного тока
• Размер контакта: 4,8 × 0,8 мм - соответствует стандартным разъемам «папа» серии РПИ-П
• Внутренний диаметр: 1,7 мм - обеспечивает плотное прилегание к жиле при опрессовке
• Материал контакта: латунь Л63 - высокая проводимость и устойчивость к деформации
• Покрытие: луженое - предотвращает окисление, улучшает пайку и долговечность контакта
• Материал изоляции: ПВХ (самозатухающий, класс горючести V-0 по UL94) - снижает риск распространения огня
• Цвет изоляции: красный - стандартизированная цветовая маркировка для удобства идентификации
• Температурная стойкость: до +75 C - работает в условиях повышенной температуры, но не выше указанного порога
• Способ монтажа: опрессовка - требует специального инструмента (клещей для гильз)
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем плоский РПИ-М 1,5-(4,8) изолированный серия ПРОФИ (500 шт/упак) КВТ совместим исключительно с разъемами типа «папа» серии РПИ-П и аналогичными выходами на клеммных колодках. Для установки требуется опрессовочные клещи с матрицей, подходящей под размер 4,8×0,8 мм. Убедитесь, что зачищенная жила полностью помещается во внутреннюю часть гильзы - не допускайте перегрузки по сечению. После опрессовки проверьте механическую прочность соединения легким растяжением.

Особенности конструкции

Конструкция разъема включает два ключевых элемента повышающие надежность:

• Поперечные засечки внутри трубчатой части - обеспечивают глубокое сцепление с жилой, предотвращают её проскальзывание даже при вибрации
• Замковый фиксатор на корпусе - позволяет защелкнуть разъем с «папа»-контактом, исключая случайное выпадение при эксплуатации

Эти особенности делают РПИ-М более устойчивым к механическим воздействиям по сравнению с обычными гильзамии без фиксации.

Преимущества

• Высокая механическая прочность благодаря засечкам и замковому фиксатору
• Защита от окисления - луженое покрытие продлевает срок службы контактов
• Самозатухающая изоляция ПВХ - повышает пожаробезопасность
• Стандартный размер - легко заменить на любой другой комплект РПИ-П
• Удобная упаковка - 500 штук в одной картонной коробке, экономично для крупных проектов

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - возможна плохая опрессовка и потеря контакта
• Максимальная рабочая температура +75 C - запрещено использование в местах с нагревом выше этого значения (например, рядом с мощными ТЭНами)
• Не предназначена для постоянного погружения в воду или влажных средах - хотя ПВХ устойчив, герметичность не гарантируется
• Только для цепей до 400 В - нельзя использовать в высоковольтных установках

Примеры использования

• Подключение гибких проводов от частотных преобразователей к клеммникам
• Сборка пультов управления станков с использованием клеммных блоков РПИ-П
• Монтаж соединений в распределительных щитах с модульным оборудованием (Автоматы, контакторы, реле)
• Обслуживание оборудования с часто меняемыми кабелями - например, тестовые стенды, мобильные системы

Практические советы

• Выбирайте опрессовочные клещи с точной матрицей под размер 4,8×0,8 мм - некорректный инструмент повредит контакт
• Перед опрессовкой зачистите жилу точно на длину входа в гильзу - лишняя длина снижает надежность
• Проверяйте соответствие сечения провода: не используйте провод меньше 0,25 мм2 или больше 1,5 мм2
• При сборке щита помните: красный цвет изоляции - это маркировка, а не функциональная принадлежность; не путайте с фазой
• Храните в сухом месте - влага может вызвать коррозию луженого слоя при длительном хранении
