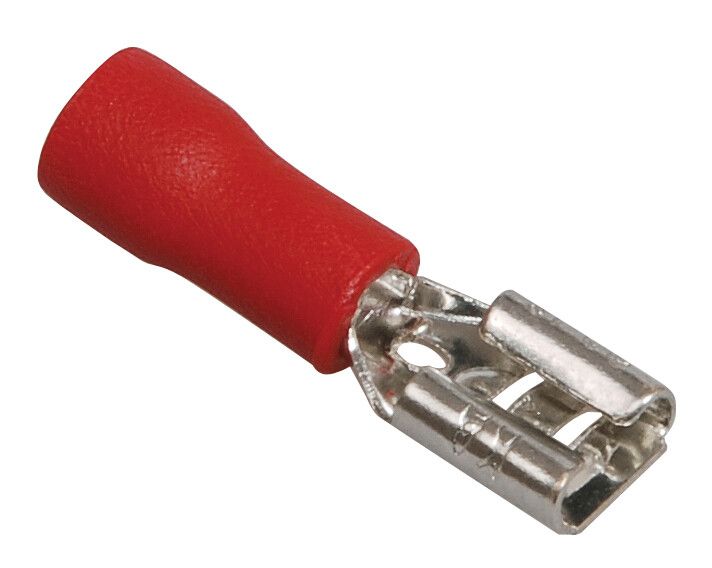

Разъем РпИм1,25-250 плоский (100 шт) | URM10-D15-D17-7 IEK

Разъем РпИм 1,25-250 плоский (100 штук) от IEK - это изолированный наконечник-гильза для надежного и быстрого соединения проводов сечением 0,5–1,5 мм2. Подходит для сборки распределительных щитов, управления оборудованием и частых переключений цепей. Артикул urm10-d15-d17-7.

Назначение и область применения

Разъем РпИм 1,25-250 плоский (100 штук) предназначен для создания разъемных соединений между проводами и контактными элементами - например, клеммами, автоматическими выключателями или реле. Его используют там, где требуется часто менять подключение: в пультах управления, на стендах тестирования, в системах автоматизации. Благодаря изоляции и форме гильзы, он обеспечивает безопасное и устойчивое соединение без необходимости постоянной пайки или болтового крепления.

Технические характеристики

• Тип изделия: наконечник-гильза
• Тип разъема: плоский
• Материал токоведущей части: медь
• Поперечное сечение провода: 0,5–1,5 мм2
• Наружный диаметр: 3,8 мм
• Внутренний диаметр: 1,7 мм
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Срок службы: 5 лет
• Количество в упаковке: 100 штук

Совместимость и монтаж

Разъем РпИм 1,25-250 плоский (100 штук) совместим с клеммами, рассчитанными на защелкивающиеся или зажимные контакты типа “плоский наконечник”. Для установки необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы (не более 9 мм);
• Вставить провод в гильзу до упора;
• Обжать специальным инструментом - клещами с матрицей для гильз 0,5–1,5 мм2;
• Убедиться, что изоляция плотно прилегает к корпусу клеммы, а металлическая часть полностью вошла в контактную площадку.

Не используйте универсальные обжимные инструменты без регулировки усилия - это может повредить гильзу или вызвать плохой контакт.

Безопасность и стандарты

Разъем РпИм 1,25-250 плоский (100 штук) изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и применяется в сетях переменного тока до 500 В. Изоляция из ПВХ обеспечивает термостойкость до +70 C и устойчивость к механическим воздействиям. Красный цвет изоляции соответствует принятой цветовой маркировке фазных проводов в электроустановках.

Преимущества

• Фиксированная форма гильзы предотвращает деформацию при многократном подключении/отключении;
• ПВХ-изоляция не трескается при температурных колебаниях и легко визуально определяет тип цепи;
• Высокая проводимость меди снижает потери энергии и нагрев в месте соединения;
• Удобная упаковка - 100 штук в одной блистере - позволяет хранить и использовать партиями без потерь.

Ограничения применения

• Не предназначены для работы при температурах выше +70 C - риск деформации изоляции;
• Не подходят для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - возможен слабый контакт или перегрузка;
• Не рекомендуются для открытых улиц или помещений с высокой влажностью - ПВХ не имеет защиты IP65+;
• Не следует применять в цепях с импульсными нагрузками свыше 10 А - возможна эрозия контактов.

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков;
• Переключение режимов работы конвейерных линий через коммутируемые клеммы;
• Сборка временных схем на учебных стендах в техникумах и лабораториях;
• Замена старых наконечников в щитах после ремонта - благодаря стандартизованному размеру совместимы с большинством клемм IEK, Schneider, ABB.

Практические советы

• Проверьте внутренний диаметр гильзы (1,7 мм) перед закупкой - он должен точно соответствовать диаметру жилы провода;
• При использовании в щитах с ограниченным местом - выбирайте именно плоские гильзы, они занимают меньше места, чем круглые;
• Храните упаковку в сухом месте - даже ПВХ-изоляция может потерять прочность при длительном воздействии УФ-лучей или высокой влажности;
• Артикул urm10-d15-d17-7 - это точный идентификатор для заказа запасных комплектов - сохраняйте его в списках оборудования.
