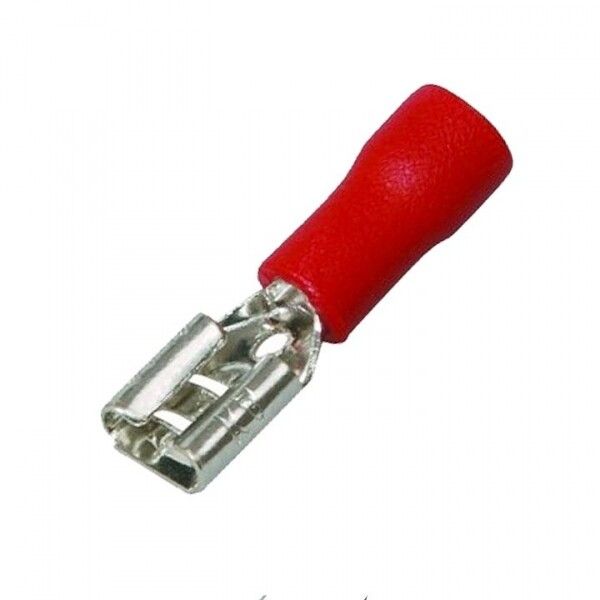

Разъем плоский РпИм 1,25-5-0,8 (100шт.) EKF PROxima | rpim-1,25-5-0,8

Разъем плоский РпИм 1,25-5-0,8 от EKF - изолированный контакт для оконцевания многожильных медных проводов сечением 0,5–1,5 мм2. Упакован по 100 штук, предназначен для надежного соединения через опрессовку. Разъем РпИм 1,25-5-0,8 используется там, где важна долговечность и безопасность контакта - например, в распределительных щитах, автоматике и оборудовании с частыми вибрациями.

Назначение и область применения

Разъем плоский РпИм 1,25-5-0,8 применяется для оконцевания многопроволочных медных проводов перед подключением к винтовым зажимам. Он предотвращает расслоение жил, снижает риск перегрева и обеспечивает плотный контакт даже при длительной нагрузке. Подходит для установки в силовых и слаботочных цепях до 380 В и 10 А.

Технические характеристики

• Тип: изолированный разъем с гильзой
• Номинальное сечение провода: 0,5–1,5 мм2
• Напряжение: до 380 В
• Максимальный ток: 10 А
• Диаметр внешний: 3,8 мм
• Диаметр внутренний (для захода провода): 1,7 мм
• Форма контакта: 4,8×0,8 мм - совместим с большинством стандартных винтовых клемм
• Материал контакта: латунь с электролитическим лужением - повышает антикоррозийную стойкость и проводимость
• Материал изоляции: ПВХ - устойчив к механическим воздействиям и широкому диапазону температур
• Рабочая температура: от –40 C до +80 C
• Цвет изоляции: красный - соответствует стандартному цветовому кодированию для фазных проводов
• Срок гарантии: 84 месяца

Совместимость и монтаж

Разъем РпИм 1,25-5-0,8 монтируется исключительно методом опрессовки специальным инструментом - клещами с матрицей под размер 0,5–1,5 мм2. Не допускается использование паяльника или самозажимных клемм. После опрессовки изоляция должна плотно прилегать к проводу, а металлическая часть - равномерно деформироваться вокруг жил. Для проверки качества соединения рекомендуется легкое усилие на вытягивание после монтажа.

Безопасность и стандарты

Разъем РпИм 1,25-5-0,8 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.5.5. Применение луженого контакта снижает риск окисления и возникновения нагрева в точках соединения. Изоляция из ПВХ не распространяет горение и не выделяет токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Увеличивает срок службы соединения за счет защиты жил от перелома и окисления
• Обеспечивает однородный контакт при затяжке винтом - снижает вероятность искрения
• Луженый контакт лучше проводит ток и меньше подвержен коррозии, чем голая латунь
• Ярко-красная изоляция позволяет легко идентифицировать фазный провод в распределительном щите
• Высокая термостойкость делает разъем пригодным для работы в холодных и жарких помещениях

Ограничения применения

• Не предназначена для однопроволочных (монолитных) медных проводов - возможен плохой контакт из-за недостаточной деформации жилы
• Не подходит для алюминиевых проводов - материал контакта несовместим с химическими свойствами алюминия
• Запрещено использовать без опрессовки - просто вставление в клемму без обжима приведёт к ослаблению контакта и перегреву
• Не рекомендовано применение в средах с постоянными ударными нагрузками без дополнительной фиксации провода

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Присоединение проводов к клеммам тепловых реле и контакторов
• Оконцевание проводов в системах управления станками, конвейерами, насосами
• Монтаж в осветительных и силовых цепях промышленных объектов с высокой влажностью или колебаниями температуры

Практические советы

• Выбирайте опрессовочные клещи с регулировкой давления - слишком слабый обжим вызывает люфт, слишком сильный - повреждает изоляцию
• Перед монтажом удалите изоляцию точно на длину гильзы - лишняя изоляция не позволит полностью закрыть жилы
• Проверьте соответствие сечения провода: если провод 1,5 мм2, то он должен свободно проходить в гильзу, но не болтаться внутри
• Храните разъемы в сухом месте - хотя изоляция герметична, попадание влаги на луженые контакты может вызвать потемнение и потерю проводимости
• При замене старых контактов - используйте именно этот тип: РпИм 1,25-5-0,8 имеет стандартизованные размеры, подходящие под большинство клемм EKF и аналогичных брендов
