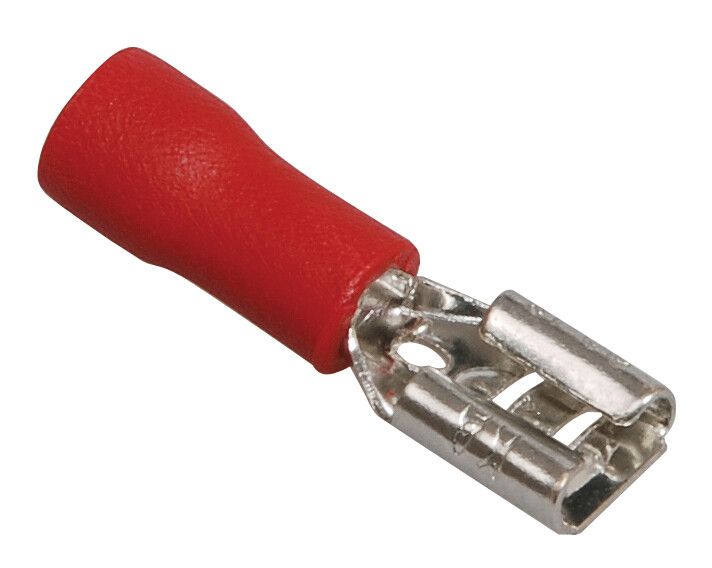

Разъем РпИм1,25-5-0,8 плоский (100 шт) | URM10-D15-D17-5 IEK

Разъем плоский РпИм 1,25-5-0,8 (100 штук) от IEK — это изолированный наконечник типа гильза для надежного и быстрого соединения проводов сечением 0,5–1,5 мм². Комплект из 100 единиц удобен для массового монтажа в распределительных щитах, автоматике и оборудовании с частым обслуживанием.

Назначение и область применения

Разъем плоский РпИм 1,25-5-0,8 (100 штук) предназначен для создания разъемных электрических соединений по принципу «вилка-розетка». Он позволяет легко отключать и подключать участки цепи без демонтажа проводов — особенно полезно при тестировании, ремонте или изменении схем управления. Подходит для установки в силовые и управляющие цепи слаботочных устройств: контроллеров, реле, панелей управления, станков, конвейеров и систем автоматизации.

Технические характеристики

• Тип изделия: наконечник гильзового исполнения
• Материал токоведущей части: медь — обеспечивает высокую проводимость и долговечность
• Номинальное сечение провода: 0,5–1,5 мм² — оптимально для слаботочных и средних нагрузок
• Наружный диаметр: 3,8 мм — соответствует стандартному зажиму в клеммах
• Внутренний диаметр: 1,7 мм — точная посадка на контактную планку
• Материал изоляции: поливинилхлорид (ПВХ) — устойчив к механическим повреждениям и химическим воздействиям
• Цвет изоляции: красный — стандартизированная цветовая маркировка для фазы L
• Срок службы: 5 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Разъем плоский РпИм 1,25-5-0,8 (100 штук) совместим с большинством стандартных клеммных колодок и разъемными платформами, имеющими зажимы под диаметр 3,8 мм. Для монтажа зачищается провод до нужной длины, вставляется в гильзу и обжимается специальным инструментом — клещами с матрицей для наконечников типа “RPI” или “P”. Обжим должен быть плотным, без зазоров — проверьте, что металл гильзы полностью охватывает жилу. Не используйте обычные плоскогубцы — это снижает надежность соединения.

Безопасность и стандарты

Разъем плоский РпИм 1,25-5-0,8 (100 штук) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для комплектующих низковольтной аппаратуры. Изоляция из ПВХ не распространяет горение и выдерживает температуры от –40°C до +70°C. Применяется в сетях переменного тока до 500 В и постоянного тока до 750 В.

Преимущества

• Удобство замены: можно быстро отсоединить и заменить один элемент без перепайки или перебора всей группы
• Защита от случайного отключения: гильзовая форма предотвращает выпадение из клеммы
• Цветовая маркировка: красный цвет сразу указывает на фазный провод, снижает риск ошибки при сборке
• Высокая механическая прочность: медная гильза не деформируется при многократном подключении

Ограничения применения

• Не предназначены для работы при токах выше 16 А — превышение вызывает нагрев и выход из строя
• Не подходят для открытых уличных установок — ПВХ-изоляция не имеет защиты IP65+
• Запрещено использовать с проводами сечением менее 0,5 мм² или более 1,5 мм² — риск плохого обжима и перегрева
• Не рекомендованы для вибрационных сред без дополнительной фixации — возможна саморазвинтовка при длительной нагрузке

Примеры использования

• Подключение входных сигналов к PLC-контроллерам в промышленных панелях
• Формирование модульных групп клемм в распределительных щитах
• Обеспечение быстрой замены датчиков или исполнительных механизмов на конвейере
• Сборка временных схем для наладки оборудования

Практические советы

• Перед обжимом всегда проверяйте соответствие сечения провода — даже небольшая разница влияет на качество соединения
• Используйте только инструмент с правильной матрицей — для РпИм требуется профиль “RPI”, а не “D” или “O”
• При использовании в щитах с ограниченным местом — учтите, что внешний диаметр 3,8 мм требует достаточного шага между клеммами
• Храните в сухом месте — хотя ПВХ устойчив к влаге, длительное воздействие воды снижает срок службы
• Артикул URm10-D15-D17-5 — это тот же самый разъем, просто другой способ записи; в каталогах IEK он встречается под обоими обозначениями
