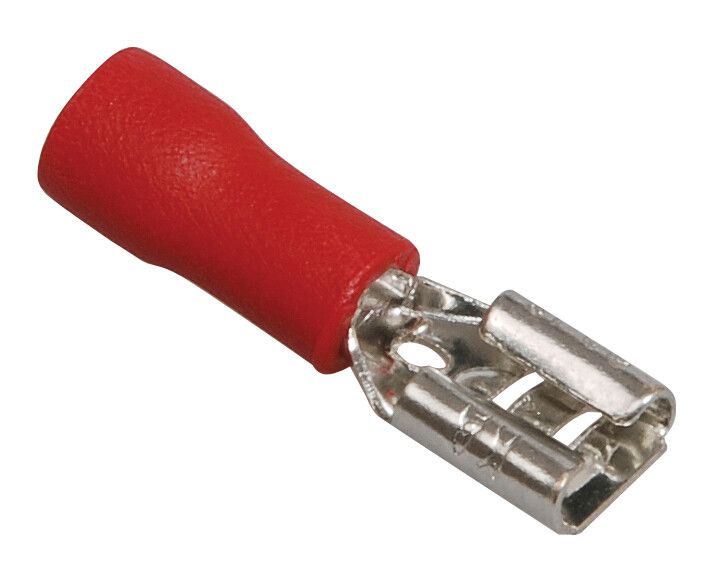

Разъем РпИм1,25-250 плоский (20 шт) | URM10-4-D15-D17-7 IEK

Разъем РпИм 1,25-250 плоский (упаковка 20 штук) от IEK предназначен для создания надежного изолированного соединения между проводами и контактными элементами в слаботочных и силовых цепях. Упаковка содержит 20 единиц, что удобно для массового монтажа. Артикул urm10-4-d15-d17-7 соответствует серийному исполнению этого типа разъемов.

Назначение и область применения

Разъем РпИм 1,25-250 плоский используется для быстрого и безопасного подключения и отключения электрических цепей. Он обеспечивает разъемное соединение по принципу «вилка-розетка», позволяя менять конфигурацию схем без пайки или постоянной фиксации. Подходит для сборки распределительных щитов, управления оборудованием на производстве, установки автоматических систем и других задач, где требуется частое переключение или обслуживание.

Технические характеристики

• Материал токоведущей части: медь - обеспечивает высокую проводимость и устойчивость к окислению
• Тип изделия: наконечник гильзового типа - позволяет зажимать провод внутри металлической трубочки
• Номинальное сечение провода: 0,5–1,5 мм2 - оптимально для слаботочных цепей и маломощных устройств
• Внутренний диаметр гильзы: 1,7 мм - совместим с одножильными и многожильными проводами указанного сечения
• Наружный диаметр: 3,8 мм - гарантирует плотную посадку в стандартные клеммы и разъемы
• Материал изоляции: ПВХ - устойчив к механическим повреждениям, не горюч, защищает от случайного касания
• Цвет изоляции: красный - стандартизированная маркировка для положительного потенциала или фазы
• Срок службы: 5 лет - при соблюдении условий эксплуатации в нормальных температурных режимах

Совместимость и монтаж

Разъем РпИм 1,25-250 плоский рассчитан на использование с клеммами и разъемами, имеющими посадочные размеры, соответствующие внешнему диаметру 3,8 мм. Для монтажа необходимо:

• Зачистить конец провода на длину, равную глубине гильзы (не более 8–10 мм)
• Вставить провод в гильзу до упора
• Обжать специальным инструментом (обжимные клещи с матрицей для гильз 1,5 мм2)
• Убедиться, что изоляция не задрана и не попала в зону обжима

Не рекомендуется использовать с проводами большего сечения - это снижает надежность соединения и может вызвать нагрев.

Безопасность и стандарты

Разъем РпИм 1,25-250 плоский изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими внутренними стандартами IEK. Изоляция из ПВХ обеспечивает электроизоляционную безопасность при напряжениях до 500 В переменного тока. Применение в условиях повышенной влажности допускается, но требует защиты от прямого воздействия воды - разъем не имеет IP-защиты.

Преимущества

• Высокая надежность соединения благодаря медной гильзе и качественному обжиму
• Удобство замены и диагностики - можно легко отключить и подключить заново
• Яркая цветовая маркировка (красный) ускоряет идентификацию фазы в схеме
• Стандартные размеры обеспечивают совместимость с широким спектром клеммных колодок
• Упаковка по 20 штук снижает затраты на закупку и хранение

Ограничения применения

• Не предназначена для работы при температурах выше +70 C - ПВХ-изоляция теряет прочность
• Не подходит для проводов сечением больше 1,5 мм2 - риск плохого обжима и перегрева
• Не является герметичным - не применяется во влажных средах без дополнительной защиты
• Не рекомендован для мобильных или вибрационных систем без дополнительной фиксации

Примеры использования

• Подключение датчиков и реле в панелях управления станков
• Формирование модульных цепей в системах освещения и автономного контроля
• Переключение контуров в тестовых стендах и учебных лабораториях
• Сборка временных электросхем на объектах при ремонте или модернизации

Практические советы

• Выбирайте обжимные клещи с регулировкой усилия - переобжим может повредить гильзу, недостаточный - ослабит контакт
• Проверяйте целостность изоляции после монтажа - трещины или деформация увеличивают риск пробоя
• Храните в сухом месте - даже ПВХ-изоляция чувствительна к длительному воздействию влаги и УФ
• При использовании в щитах - помечайте каждый разъем этикеткой, чтобы избежать путаницы при обслуживании
• Артикул urm10-4-d15-d17-7 - используйте его при заказе запасных комплектов, чтобы гарантировать совместимость
