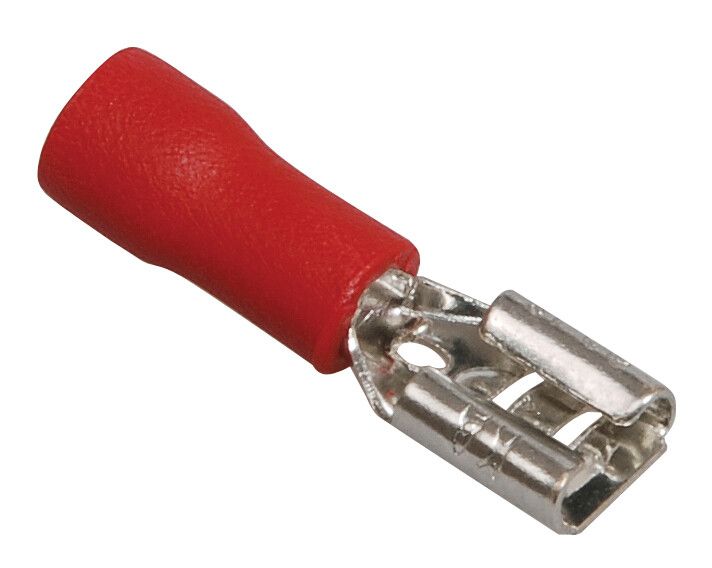

Разъем РпИм1,25-5-0,8 плоский (20 шт) | URM10-4-D15-D17-5 IEK

Разъем плоский РпИм 1,25-5-0,8 (упаковка 20 штук) от IEK предназначен для создания надежных изолированных разъемных соединений в электрических цепях. Этот наконечник с гильзовой конструкцией обеспечивает быстрый монтаж и демонтаж проводов сечением 0,5–1,5 мм2, что особенно удобно при обслуживании оборудования. Упакован по 20 штук, он подходит для массового использования на объектах с частой сменой конфигураций.

Назначение и область применения

Разъем плоский РпИм 1,25-5-0,8 используется для создания разъёмного соединения типа «вилка-розетка» между проводами и контактными элементами. Он позволяет оперативно отключать и подключать участки цепи без пайки или обжима на месте. Применяется в распределительных щитах, пультах управления, автоматизированных системах, где требуется частая перенастройка или диагностика. Подходит для станков, конвейеров, испытательных стендов и других устройств с модульной электропроводкой.

Технические характеристики

• Тип изделия: наконечник с гильзовым контактом
• Номинальное сечение провода: 0,5–1,5 мм2
• Материал контакта: медь
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Наружный диаметр: 3,8 мм
• Внутренний диаметр: 1,7 мм
• Срок службы: 5 лет
• Упаковка: 20 штук

Совместимость и монтаж

Разъем плоский РпИм 1,25-5-0,8 совместим с соответствующими розеточными контактами той же серии. Для установки необходимо зачистить изоляцию с конца провода на длину, соответствующую глубине гильзы (не более 10 мм), и плотно вставить провод внутрь. Обжим выполняется специальным инструментом - клещами для гильзовых наконечников. Красная изоляция указывает на сечение 0,5–1,5 мм2, что упрощает визуальный контроль при сборке. Не используйте этот наконечник с проводами большего сечения - это вызовет плохой контакт и перегрев.

Безопасность и стандарты

Разъем плоский РпИм 1,25-5-0,8 изготовлен в соответствии с требованиями к качеству материалов и механической прочности, характерным для изделий IEK. Материалы (медь и ПВХ) обеспечивают устойчивость к нагреву до рабочих температур и не поддерживают горение. Однако сертификаты по ГОСТ или IEC в предоставленных данных не указаны - перед применением в ответственных системах проверьте соответствие проектной документации.

Преимущества

• Обеспечивают быстрое подключение и отключение - экономят время при ремонте и тестировании
• Изолированная конструкция снижает риск короткого замыкания
• Стандартный цвет (красный) позволяет легко определить сечение провода
• Высокая долговечность медного контакта и устойчивость ПВХ к внешним воздействиям
• Удобная упаковка по 20 штук - подходит для командной работы и запаса на складе

Ограничения применения

• Не предназначены для постоянного подключения под высокой нагрузкой - лучше использовать жесткие клеммы
• Не подходят для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - возможен выход из строя или перегрев
• Не рекомендуются для открытых уличных установок - ПВХ не имеет защиты IP65+
• Не используются в условиях постоянных вибраций без фиксации корпуса - контакт может ослабнуть

Примеры использования

• Подключение датчиков к контроллеру в автоматических линиях
• Переключение режимов работы станка через сменные блоки
• Тестирование электронных плат в сервисных центрах
• Монтаж временных осветительных сетей на стройплощадках
• Запасные соединения в распределительных щитах для быстрого восстановления после аварии

Практические советы

• При обжиме используйте инструмент с матрицей, точно соответствующей типу гильзы - некорректный обжим снижает надежность
• Проверяйте посадочный диаметр контактов в розетке - он должен совпадать с наружным диаметром 3,8 мм
• Не допускайте попадания грязи или оксидов на поверхность контактов - протирайте спиртом перед установкой
• Храните в сухом месте - повышенная влажность может повредить ПВХ-изоляцию
• При использовании в многожильном проводе - обязательно пропаяйте конец или используйте термоусадку для предотвращения расслоения
