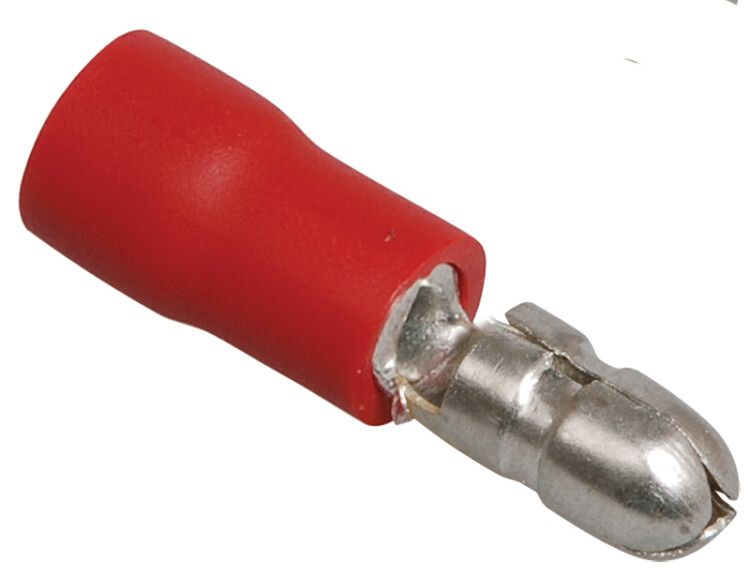

Разъем РшИп1,25-4 штеккер (100 шт) | URP20-D15-D17-4 IEK

Разъем штырь-штырь РШИП 1,25-4 (100 штук) от IEK предназначен для создания надежных, легко разъединяемых соединений в слаботочных цепях с током до 1,5 А. Этот тип разъема удобен для частой сборки и перенастройки оборудования - например, на автоматизированных линиях или в распределительных щитах. Артикул urp20-d15-d17-4 соответствует серийному исполнению IEK.

Назначение и область применения

Разъем штырь-штырь РШИП 1,25-4 используется для создания изолированных, разъемных соединений между проводниками. Принцип работы аналогичен «вилка–розетка»: два штыревых контакта вставляются друг в друга, обеспечивая механическую фиксацию и электрический контакт. Подходит для быстрого переключения цепей, диагностики, модульного монтажа и обслуживания электрооборудования.

Области применения: панели управления, станки, конвейеры, системы автоматизации, тестовые стенды, распределительные коробки, где требуется часто менять соединения без пайки или болтовых зажимов.

Технические характеристики

• Тип разъема: Штекер (папа) - оба контакта имеют выступающие штыри, что требует парного гнездового элемента;
• Номинальное сечение провода: 0,5–1,5 мм2 - оптимально для слаботочных цепей (до 1,5 А);
• Наружный диаметр: 4 мм - позволяет использовать в компактных кабельных трассах;
• Внутренний диаметр: 1,7 мм - определяет размер жилы, которую можно зафиксировать;
• Материал контакта: Медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Изоляция: Поливинилхлорид (ПВХ) - устойчив к механическим повреждениям, не горюч, работает при температуре от –25C до +70C;
• Цвет изоляции: Красный - стандартизированная цветовая маркировка для быстрой идентификации;
• Срок службы: 5 лет - при соблюдении условий эксплуатации и количества циклов вставления/извлечения.

Совместимость и монтаж

Разъем штырь-штырь РШИП 1,25-4 совместим только с гнездовыми разъемами того же типа и размера - они должны иметь внутреннюю полость диаметром 1,7 мм и подходящую форму для плотной посадки. Для монтажа необходимо:

• Зачистить изоляцию провода на 8–10 мм;
• Вставить жилу в контактную трубку и закрепить обжимом (не паять!);
• Убедиться, что провод не выступает за пределы корпуса - это снижает риск короткого замыкания;
• Не допускать перегрузки по току - максимальная нагрузка соответствует сечению 1,5 мм2.

Артикул urp20-d15-d17-4 не имеет встроенной фиксации - рекомендуется применять в защищенных местах или с дополнительными хомутиками.

Преимущества

• Высокая скорость монтажа и демонтажа - не нужны инструменты после первоначальной установки;
• Стандартный размер и цвет позволяют легко найти нужный разъем в наборе;
• Медные контакты обеспечивают долговечность и минимальные потери энергии;
• ПВХ-изоляция устойчива к влаге, маслам и большинству промышленных сред;
• Комплект из 100 штук экономически выгоден для массового использования.

Ограничения применения

• Не предназначены для силовых цепей выше 1,5 мм2 - риск перегрева и деформации контактов;
• Не работают в условиях постоянного погружения в воду - IP-класс защиты не указан, изоляция не герметична;
• Не подходят для высоких вибраций без дополнительной фиксации - штыри могут выпасть;
• Срок службы ограничен 5 годами - при частом использовании (более 100 циклов в месяц) срок может сократиться;
• Требуют парного гнездового разъема - самостоятельно не образуют замкнутую цепь.

Примеры использования

• Подключение датчиков к контроллеру на конвейере - можно быстро заменить неисправный датчик;
• Переключение режимов работы станка через сменные кабельные сборки;
• Тестирование электронных плат - временные соединения без пайки;
• Распределительные щиты с модульными блоками - легкая замена устройств без перепайки.

Практические советы

• Выбирайте разъемы РШИП 1,25-4 только для медных однопроволочных или многожильных проводов - алюминий несовместим;
• Проверяйте соответствие диаметра жилы (1,7 мм) - слишком тонкая жила плохо фиксируется, слишком толстая - рискует повредить контакт;
• При монтаже используйте обжимные клещи, а не плоскогубцы - это гарантирует прочность соединения;
• Храните запасные разъемы в оригинальной упаковке - изоляция чувствительна к УФ-лучам и перепадам температур;
• Для систем с частыми подключениями - регулярно проверяйте состояние контактов на окисление и механический износ.
