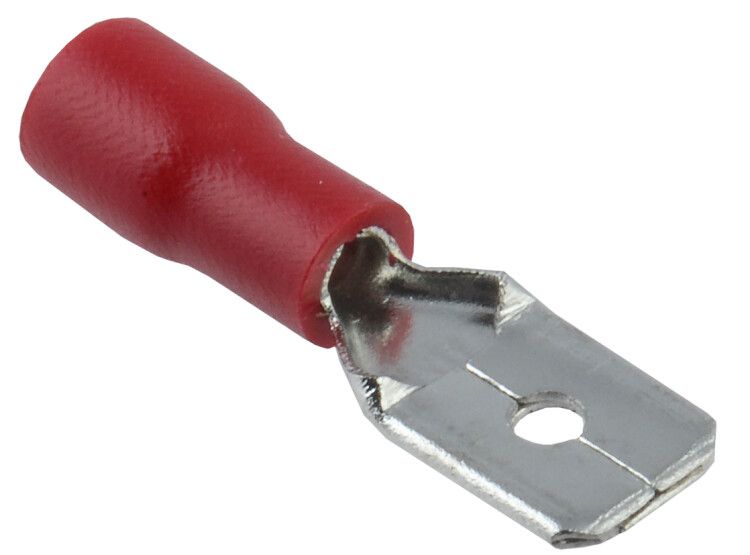

Разъем РпИп 1,25-6-0,8 плоский (100 шт) | URP10-D15-D17-6 IEK

Разъем плоский РпИп 1,25-6-0,8 (100 штук) от бренда IEK - это надежный штекер (папа) для быстроразъемных соединений гибких медных проводов сечением до 1,5 мм2. Подходит для сборки силовых цепей на оборудовании, где требуется частый демонтаж или модификация wiring. Упакован по 100 единиц, артикул urp10-d15-d17-6.

Назначение и область применения

Разъем плоский РпИп 1,25-6-0,8 используется для создания быстроразъемных соединений между гибкими многожильными медными проводами и соответствующими гнездами «мама». Применяется там, где нужна оперативная перенастройка или обслуживание оборудования: панели управления, станки, конвейеры, системы автоматизации, распределительные щиты. Материал - медь с ПВХ-изоляцией обеспечивает устойчивость к температурным колебаниям и химическим воздействиям в условиях производства.

Технические характеристики

• Материал контактов: медь - высокая проводимость и долгий срок службы
• Изоляция: поливинилхлорид (ПВХ) - устойчив к возгоранию, не выделяет токсины при нагреве
• Номинальное сечение провода: 0,5–1,5 мм2 - подходит для токов до 10 А в зависимости от условий
• Номинальное напряжение: 380 В - безопасно для сетей переменного тока до 400 В
• Форма: штекер (папа) - предназначается для вставления в гнездо «мама»
• Цвет: красный - стандартизированная цветовая маркировка для удобной идентификации
• Гарантия: 3 года - подтверждает соответствие требованиям качества IEK

Совместимость и монтаж

Разъем РпИп 1,25-6-0,8 совместим только с гнездами того же типоразмера - РпИп 1,25-6-0,8 «мама». Для установки необходима опрессовка специальным клещами: контакт зажимается вокруг жилы провода, после чего вставляется в корпус разъема. Конструктивный замковый фиксатор предотвращает самопроизвольное выпадение при вибрации. Посадочный размер контакта рассчитан исключительно на провода сечением 0,5–1,5 мм2; использование более толстых или тонких проводов недопустимо - риск потери контакта или повреждения клеммы.

Безопасность и стандарты

Разъем соответствует внутренним техническим условиям IEK и рекомендациям ГОСТ Р 50030.5.2. Напряжение 380 В позволяет применять изделие в трехфазных системах. Изоляция из ПВХ не распространяет горение и сохраняет целостность при рабочих температурах от –25C до +70C. Отказ от соблюдения требований по сечению провода и правилам опрессовки снижает уровень безопасности.

Преимущества

• Замковый механизм гарантирует плотную фиксацию даже при вибрационных нагрузках
• Высокая надежность соединения за счет одновременной опрессовки и механического запирания
• Удобство сервиса: можно легко отсоединить и переустановить без инструментов
• Стандартный красный цвет ускоряет диагностику и минимизирует ошибки при коммутации
• Упаковка по 100 штук экономична для массового монтажа

Ограничения применения

• Не для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Не допускается использование с проводами сечением менее 0,5 мм2 или более 1,5 мм2
• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не следует использовать вне диапазона температур –25…+70 C
• Не совместим с другими сериями разъемов (например, RPIV, WAGO, Phoenix Contact)

Примеры использования

• Подключение двигателей к частотному преобразователю через быстроразъемные точки
• Сборка испытательных стендов, где часто меняются тестовые схемы
• Монтаж освещения и розеток в промышленных помещениях с регулярным техобслуживанием
• Автоматизация линий: соединение датчиков и актуаторов в распределительных коробках

Практические советы

• Обязательно используйте профессиональные опрессовочные клещи с матрицей под размер 1,25–6-не подходят универсальные инструменты
• Перед вставкой проверьте, что провод полностью войдет в контакт - лишняя изоляция мешает фиксации
• Проверяйте качество соединения легким растяжением: если провод вытягивается - повторите опрессовку
• Храните разъемы в сухом месте - влага может вызвать окисление меди
• Артикул urp10-d15-d17-6 всегда указывайте при заказе запасных комплектов - другие партии могут отличаться по форме контакта
